Часть 2, Линейка-РПУ,УС,УС-П,-ПР-4П.

Часть 2
Линейка РПУ, УС, УС-П, ПР-4П
1946 - 1952 г.г.

Публикация материала подготовлена к
трагической дате – 22 июня 1941 года

Собирая материал по теме, дважды предпринимал попытку получить информацию из музея завода ЗИЛ - № 197 города Н. Новгород (бывший г. Горький). Первая попытка была сделана через Александра (Alex j – RA3TEJ) из г. Н. Новгород. Попытка оказалась неудачной – в музей можно попасть только по предварительной записи, а все вопросы задавать только в письменном виде. Вторая попытка была предпринята через другого радиолюбителя - радиоколлекционера Сергея Борисовича Зуева (Андрей Н на РТ 20). Ответ он получил такой же. Но он проявил настойчивость и продвинулся немного дальше. Вот что ему удалось узнать из книжки, посвещённой 90-летию завода:

"Связные радиостанции выпускались с 1928 по 1954 г. В 1946-1951 годы было освоено производство приёмников ПР-4, УС-М и др. Постановлением Совета Министров СССР №5275-2282СС от 22 декабря 1951 г. и приказом МПСС №СС-651 от 25 декабря 1951 г. Государственный союзный ордена Ленина завод им. В. И. Ленина (№197) в течение 1952 г. был освобождён от производства аппаратуры радиосвязи и радионавигации."

Дальнейшее производство приёмников УС-П и ПР-4-П велось на заводе им. М.В. Фрунзе в том же городе.
Ему удалось получить ксерокопию с копии инструкции на приёмник УС вышедшую в 1945 г. отпечатанную еще на пишущей машинке и хранящуюся в музее завода ЗИФ.
А вот проникнуть в музей завода ЗИФ ему до сих пор не удаётся – всё та же предварительная запись и вопросы в письменной форме. Но он не теряет надежды попасть в музей и получить хотя бы какую-то информацию

Немного о том, как велась работа с расшифровкой номеров приёмников. С приёмниками, выпущенными по 1949 год, оказалось просто. По 1942/1943 годы на шильдиках было название приёмника, его заводской номер и год выпуска.
В 1944 году (возможно немного раньше) на преемники стали ставить новые шильдики. На новом шильдике оставили номер приёмника и его название. Зато в номер ввели номер завода - 197 и последние две цифры года выпуска приёмника. Например: В 560 219744
В 1950 году появилась новая серия номеров. В номер ввели логотип завода, состоящий из аббревиатуры названия завода - ЗИЛ (завод имени Ленина). Например: ЗИЛ Б 381889. А вот, что означала буква и шесть цифр, до сих пор не удалось выяснить. Логотип ЗИЛ оставался в номере по 1952 год – последний год выпуска приёмников на этом заводе.
В 1951 году применялись две сери номеров. Одна серия состояла из логотипа ЗИЛ и семи цифр. Например ЗИЛ 1117165. Другая серия состояла из логотипа ЗИЛ и восьми цифр.Например: ЗИЛ 12271800. Приёмники выпуска 1952 года номер состоял из логотипа ЗИЛ и
восьми цифр. Ряд цифр начинался с цифры 2. Например: ЗИЛ 21374514.
С 1953 года, с момента выпуска приёмников на другом заводе (завод имени М.В. Фрунзе - ЗИФ), на шильдиках появилась новая серия номеров, состоящая из логотипа ФЗ и восьми цифр. Ряд цифр начинался с цифры 3. Например: ФЗ 31021453. Каждый следующий год вплоть до 1959 года, ряд цифр начинался со следующей цифры (4, 5, 6, и так далее). Предполагаю, что буквы ФЗ взяты из логотипа ЗИФ. Почему использован не весь логотип и почему изменена последовательность взятых букв? Предположения есть, но подтвердить чем-то вряд ли удастся.
Что скрывается за буквами и остальными цифрами при таком малом количестве исследованных номеров узнать не получится.
За весь период выпуска приёмников было использовано восемь серий номеров. Возможно, в моих выводах кроются какие-то ошибки. И если кто-то их найдёт – от этого будет только польза.

1946 г. информация отсутствует.
1947 г. информация отсутствует.
1948 г. Произведена модернизация приёмника. Лампа смесителя 6L7 (6Л7) заменена лампой 6SA7 (6A7). Приёмник получил два названия УС-П – для военных целей и ПР-4-П для гражданских целей.
.

10. Радиоприёмник ПР-4-П 1949 г.

Завод производитель № 197, заводской № В 031019749, год выпуска 1949, НМР, фото В.Г. Вотинова и В.И. Шапкина.
Кожух и передняя панель зелёного цвета. Градуировка приёмника выполнена в килогерцах. Напряжение для питания накала ламп 25,2 В. Все комплектующие, включая лампы - отечественного производства.
Приёмник имеет следующий комплект ламп: 1. 6К7 – УВЧ, 2. 6SA7 (6А7) – смеситель, 3. 6К7 – гетеродин, 4. 6К7 – 1-й УПЧ, 5. 2-й УПЧ, 6. 6К7 - 2-й гетеродин, 7. 6Х6С – детектор и АРГ (автоматическая регулировка громкости), 8. УНЧ.
Убрана монтажная плата с боковой стенки высокочастотной части шасси. Вместо неё на горизонтальной части шасси установлены две монтажные планки с контактами, на которых устанавливаются бумажные конденсаторы.
Бумажные конденсаторы: один типа КБГ-И (п. 88), остальные КБГ–М1. Слюдяные конденсаторы типа КСО-2, КСО-4 и КСО-5, производства завода им. Козицкого. На блоке КПЕ изоляторы из пластмассы коричневого цвета (похоже текстолит).
Все постоянные резисторы применены типа ВС-0,25 и ВС-1.0. Переменный резистор типа ВК.
Выходной автотрансформатор помещён в герметичный металлический экран.
Тумблеры крепятся круглыми гайками, имеющими по периметру накатку.
Электрический монтаж выполнен одножильным монтажным проводом в резиновой изоляции.
Маркировка деталей выполнена красным цветом.

Примечание.
1. На данном приёмнике производились изменения в монтажной схеме в любительских условиях. Изменена схема питания накала ламп и установлен подстроечный конденсатор с воздушным диэлектриком, видимо для изменения частоты телеграфного гетеродина.
2.Показанные в скобках позиции деталей (п.88) соответствуют позициям этих деталей на схеме и в спецификации.

Монтаж

Бумажные конденсаторы типа КБГ-М1.

Бумажные конденсаторв типа КБГ-И.

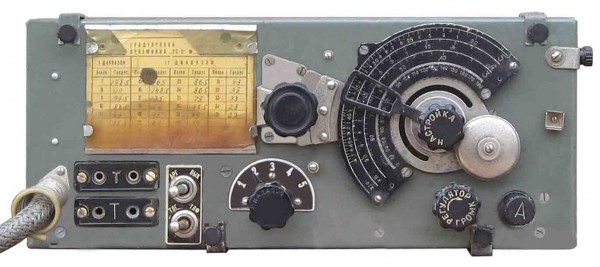

11. Радиоприёмник УС-П 1949 г.
Завод изготовитель № 197, заводской номер не установлен, год выпуска предположительно 1949, МРВ,
Фото В.Г. Вотинова.
В музей приёмник поступил без шильдика. На градуировочной таблице были
вырезаны участки с указанием напряжения питания накала и номером приёмника.
Цвет кожуха и передней панели зелёный. На верхней и нижней стенках кожуха выдавлено по восемь рёбер жёсткости. Градуировка выполнена в условных волнах.

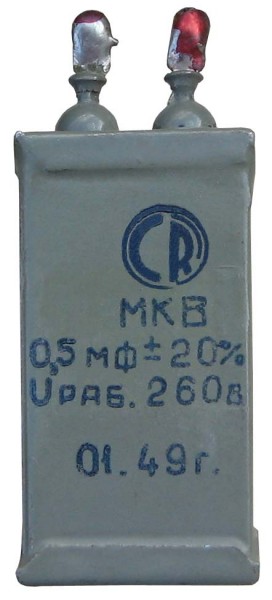

Комплектующие, за небольшим исключением, такие же, как в предыдущем приёмнике. Бумажный конденсатор п.102 типа МКВ производства Павлово-Посадского завода, дата выпуска 10.48. Остальные бумажные конденсаторы типа КБГ-М1. Слюдяные конденсаторы типа КСО-2, КСО-4 и КСО-5, производства завода имени Козицкого.
Постоянные резисторы типа ВС-0,25 и ВС-1.0. Переменный резистор типа ВК.
Выходной автотрансформатор помещён в герметичный металлический экран.
Тумблеры крепятся круглыми гайками с накаткой по периметру.
Электрический монтаж выполнен одножильным монтажным проводом в резиновой изоляции.
Маркировка деталей выполнена красным цветом.

Заводские изменения.
1. Бумажный конденсатор п.102 применён типа МКВ.

12. Радиоприёмник УС-П 1950 г.

Завод изготовитель ЗИЛ (бывший завод № 197), заводской № ЗИЛ Б 381889, год выпуска предположительно 1950, из коллекции Николая Николаевича Гринчук, фото Н.Н. Гринчук.
Передняя панель имеет чёрный цвет. Напряжение питания накала ламп 25,2 В. Градуировка выполнена в условных волнах.

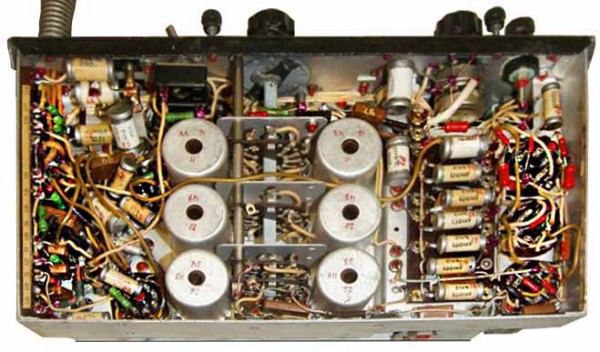

Ручки плавной настройки и переключателя диапазонов не штатные. Монтаж приёмника подвергся переделке в любительских условиях. На шасси отсутствуют выходной автотрансформатор и контур второго гетеродина. Переменный резистор регулятора громкости заменён сдвоенным резистором более позднего выпуска типа СП-III. Заменены лампы 6К7 второго гетеродина, 6Х6С детектора и 6К7 УНЧ. Конденсаторы в низкочастотной части шасси типа КБГ-М1 заменены конденсаторами типа КБГ-И.
Можно предположить, что заводской монтаж и применяемые комплектующие до переделки, соответствовали приёмнику образца 1949 года, за исключением конденсатора п.93 – вместо типа КСО-4 установили типа КОС-2.
Маркировка деталей выполнена красным цветом.

Заводское изменение.
Конденсатор п.93 типа КСО-4 заменён конденсатором типа КОС-2.

13. Приёмник УС-П 1951 г.
Странный приёмник. Обратите внимание.

Завод изготовитель ЗИЛ, заводской № ЗИЛ 1117165, год выпуска 1951, из коллекции
Александра (Alexj – RA3TEJ) – г. Н.Новгород, фото Александра.
Кожух и передняя панель чёрного цвета (муар). Напряжение питания накала ламп 25,2 В. Градуировка выполнена в килогерцах и мегагерцах – странно!
По моему мнению, приёмник подвергся значительной переделке через несколько лет после выпуска с завода с заменой ручек управления, тумблеров, переменного резистора, значительной части постоянных резисторов типа ВС на тип МЛТ и перевод питания накала ламп на другое напряжение. На выводы управляющих сеток ламп 6К7 надеты самодельные фторопластовые шайбы.
Из штатных деталей остались бумажные конденсаторы типа КБГ-И и МКВ, слюдяные типа КСО-2, КСО-4, КСО-5; резисторы типа ВС-0,25.
Впервые применён монтажный провод в хлорвиниловой изоляции.
Маркировка деталей выполнена красным цветом.

Заводские изменения.
1. Вместо бумажных конденсаторов типа КБГ-М1 применены бумажные конденсаторы типа КБГ-И.
2. Применён монтажный провод в хлорвиниловой изоляции

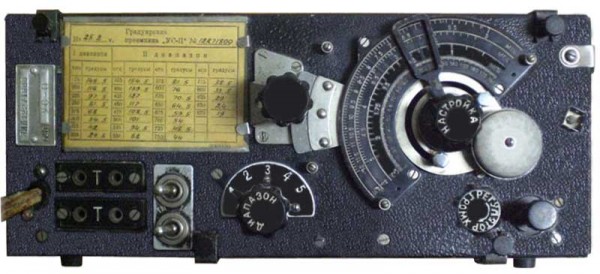

14. Радиоприёмник УС-П 1951 г.

Завод изготовитель ЗИЛ, заводской № ЗИЛ 12271800, год выпуска 1951, из коллекции
Александра (Alexj – RA3TEJ), фото Александра.

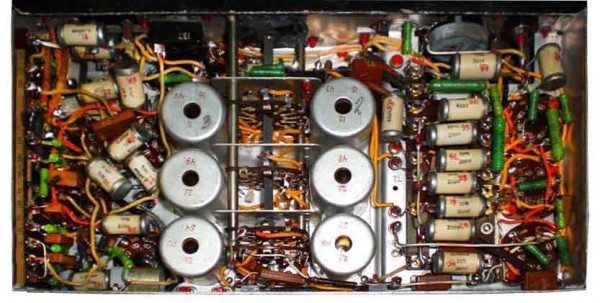

Кожух и передняя панель чёрного цвета (муар).На верхней и нижней стенках кожуха выдавлено по три ребра жёсткости. Напряжение питания накала ламп 25,2 В. Градуировка выполнена в килогерцах и мегагерцах.
Бумажные конденсаторы типа КБГ-И и один типа МКВ. Слюдяные конденсаторы типа КСО-2, КСО-4, и КСО-5; производства завода им Козицкого. Электролитический конденсатор типа КЭ-1А-ОМ.
Резисторы типа ВС-0,25 и ВС-1.0, на одном из них дата VI 51. Переменный резистор типа ВК с датой изготовления май 1951.
Монтажный провод в хлорвиниловой изоляции.
Маркировка деталей выполнена красным цветом.

15. Радиоприёмник ПР-4-П 1952 г.

Завод изготовитель ЗИЛ, заводской № ЗИЛ 21374514, год выпуска 1952, из коллекции
Александра (Alexj – RA3TEJ)., фото Александра.
Кожух и передняя панель чёрного цвета (муар), напряжение питания накала ламп 25,2 В. Градуировка выполнена в килогерцах и мегагерцах.
Маркировка деталей выполнена красным цветом.

Изменения в комплектующих по сравнению с предыдущим приёмником.
1. Часть конденсаторов типа КСО-2 заменена конденсаторами типа КТК-1 и КТК-2.
2. Один конденсатор типа КСО-5 (п.99) заменён конденсатором типа КСО-7.
Конденсатор п.99 крепится к шасси при помощи металлического уголка.
Маркировка деталей выполнена красным цветом.

Вид на переменный резистор сзади.

Конденсаторы типа КТК, у них 5 типаразмеров. 5-й не мог найти.

Конденсатор типа КСО-7 вместе со скобой крепления.
