Часть 3
Линейка РПУ, УС, УС-П, ПР-4П
1953 - 1959 г.г.
Публикация материала подготовлена к
трагической дате – 22 июня 1941 года
16. Радиоприёмник УС-П 1953 г.
Завод изготовитель ЗИФ, заводской номер ФЗ 33073966 (шестая серия
номеров), год выпуска 1953, МРВ, фото В,Г, Вотинова.
Корпус и передняя панель зелёного цвета. Напряжение питания накала ламп
25,2 В. Градуировка выполнена в условных волнах. На обратной стороне
шкалы сделана надпись 3966 17/VIII. Число 3966 - это последние четыре цифры номера приёмника, а 17/VIII видимо дата надписи.
В приёмник внесены следующие изменения.
1.Установлены тумблеры нового типа. У них рычажки имеют цилиндрическую
форму.
2. Регулировка громкости осуществляется сдвоенным переменным резистором
типа СП-III,
3. Сопрягающие конденсаторы для 1-го, 2-го и 3-го диапазонов припаяны
непосредственно на плате переключателя диапазонов.
4. Подстроечные конденсаторы во входных и гетеродинных контурах
применены типа КПК-1.
5. На строенном блоке КПЕ изоляционные пластины изготовлены из
радиофарфора.
Бумажные конденсаторы типа КБГ-И, ВЗР (без дат изготовления) и типа
МКВ. Керамические трубчатые КТК-1 и КТК2, 6/53,
Слюдяные конденсаторы типа КСО-2, КСО-5, и КСО-7.
Постоянные резисторы типа ВС-0,25 XII-52, V-53; ВС-0,5 VII-53 и ВС-1
IV-53, V-53 и VI-53.
Маркировка деталей выполнена чёрным цветом.
Шкала.
Обратная сторона шкалы.
Конденсаторы подстроечные керамические - КПК.
В верхнем ряду средний конденсатор типа КПК-1.
17. Радиоприёмник ПР-4-П 1953 г.
Завод изготовитель ЗИФ, заводской номер ФЗ № 34102875, год выпуска 1953, МРВ, фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп
25,2 В. Градуировка выполнена в килогерцах. На обратной стороне шкалы
написано число 2875 – последние четыре цифры номера приёмника.
Все комплектующие такие же, как на приёмнике УС-П, номер ФЗ № 33073966. Электрический монтаж аналогично.
Маркировка деталей выполнена чёрным цветом.
В имеющейся в музее инструкции 1949 года (выпуск 2) на приёмник УС-П
написано, что на ручках управления гравировкой нанесены слова:
«настройка», «диапазон» и «регулятор громкости».
В инструкции к приёмнику УС-П 1953 года написано так: «На переднюю
панель выведены следующие органы управления приёмника: ручка грубой
установки волны с надписью «Н» (настройка) и верньер для плавной
подстройки приёмника с надписью «НП» (плавная настройка), … регулятор
громкости с надписью на ручке «РГ» (регулятор громкости) … ручка
переключателя поддиапазонов с гравировкой на ручке «Д» (диапазон).
И только в более поздней инструкции написано о том, что приёмники
выпускаются в двух вариантах «А» и «Б». В варианте «А» все надписи на
органах управления и на деталях, за исключением клеммы «А» покрыты
светящимся в темноте светосоставом постоянного действия.
Надписи на ручках управления в варианте «А» такие: ручка переключателя
диапазонов – буква «Д», ручка грубой настройки – буква «Н», ручка
плавной настройки "П.Н"., ручка регулятора громкости – "Р.Г". В
варианте «Б» соответственно: «диапазон», «настройка» и
«регулятор громк.».
18. Радиоприёмник УС-П 1954 г. Вариант «Б».
Завод изготовитель ЗИФ, заводской номер ФЗ № 4314287 (седьмая серия
номеров), год выпуска 1954, из коллекции Всеволода Кедрова, фото В.
Кедрова.
Кожух и передняя панель зелёного цвета. Градуировка шкалы выполнена в
килогерцах. Градуировочная таблица отсутствует. Рамка для крепления
градуировочной таблицы состоит из двух половин, каждая из которых имеет
по два прижима. Такие рамки стали устанавливать с 1944 года.
19. Радиоприёмник УС-П 1954 г. Вариант «А».
Завод изготовитель ЗИФ, заводской номер ФЗ 4416851, год выпуска 1954, из коллекции В. Кедрова, фото В. Кедрова.
Кожух и передняя панель чёрного цвета. Градуировочная таблица
отсутствует. Градуировка шкалы выполнена в мегагерцах. Ручка
переключателя диапазонов по форме отличается от остальных ручек. Ручка
регулятора громкости от варианта «Б». На торцы рычажков тумблеров
нанесён светящийся в темноте состав. К нижней стенке кожуха прикреплены
две прокладки – видимо это ещё один вариант установки приёмника на
столе.
20. Радиоприёмник ПР-4-П 1954 г. Вариант «Б».
Завод изготовитель ЗИФ, заводской номер ФЗ № 4428275, год выпуска 1954, МРВ, фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп 25, 2 В. Градуировка выполнена в килогерцах и мегагерцах.
Комплектующие и монтаж аналогичны приёмнику № 17.
Конденсаторы бумажные типа КБГ-И и МКВ. Электролитический конденсатор
типа КЭ-1-АОМ, IX-1954. Конденсаторы слюдяные типа КСО-2, КСО-5 и
КСО-7. Конденсаторы трубчатые типа КТК-1, 11-54; КТК-2, 2-54.
Переменный резистор типа СП-III. Постоянные резисторы типа ВС-0,25, ВС-0,5 и ВС-1.
Маркировка деталей выполнена чёрным цветом.
21. Радиоприёмник УС-П 1956 г. Вариант «Б»
Завод изготовитель ЗИФ, заводской номер ФЗ № 600276 (восьмая серия), год выпуска 1956, из коллекции kradfahrer, фото kradfahrer.
Кожух и передняя панель зеленого цвета. Напряжение питания накала ламп 12,6 В.Градуировка выполнена в условных волнах.
22. Радиоприёмник ПР-4-П 1956 г.. Вариант «А».
Завод изготовитель ЗИФ, заводской номер не установлен из-за отсутствия шильдика, год выпуска 1956, МРВ, фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Градуировка выполнена в
килогерцах и мегагерцах. Из штатных ручек управления осталась только
одна – ручка грубой настройки. Кроме этой ручки, светосостав так же
нанесён на торцы рычажков тумблеров, и на телефонные колодки. В
низкочастотной части шасси некоторые конденсаторы типа КБГ-И
отсутствуют.
Комплектующие.
Бумажные конденсаторы типа КБГ-И. и типа МКВ. Электролитический
конденсатор типа КЭ-1 ОМ, ВЗР. Слюдяные конденсаторы типа КСО-2 и
КСО-5. Трубчатые конденсаторы типа КТК-1 (1-56, 5-56 и II-56 ); типа
КТК-2 (12-55).
Переменный резистор типа СП-III – заменён во время ремонта. Постоянные
резисторы типа ВС-0,25 (X-55, 6-56, 8-56 ВЗР и НЗР), ВС-0,5 (IV-53,
8-56) и ВС-1.0 (8-56, 10-56 НЗР).
Маркировка деталей выполнена черным цветом.
23. Радиоприёмник ПР-4-П 1956 г. Вариант «Б».
Завод изготовитель ЗИФ, заводской номер ФЗ № 604666, год выпуска 1956, МРВ, фото В.Г. Вотинова.
Корпус и передняя панель чёрного цвета. Напряжение питания накала ламп 25,2 В. Градуировка выполнена в килогерцах и мегагерцах.
Конденсатор п.99 типа КСО-2 (в предыдущих приёмниках применялся типа КСО-7).
В остальном комплектующие и монтаж как в предыдущих приёмниках
Маркировка деталей выполнена чёрным цветом.
24. Радиоприёмник ПР-4-П 1957. Вариант «Б».
Завод изготовитель ЗИФ, заводской номер ФЗ № 700335, год выпуска 1957, МРВ, Фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп
25,2 В. Градуировка 1 и 2 диапазонов выполнена в килогерцах, а 3, 4 и 5
диапазонов в мегагерцах.
Радиолампы: УВЧ - 6К7, VIII-56; смеситель – 6А7, XII-56; 1 гет. – 6К7,
X-56; 1 УПЧ – 6К7, X-55; 2 УПЧ – 6К7, VIII-56; 2 гет. – 6К7, X-55; дет.
- 6Х6С, VII-56; УНЧ – 6К7, X-55.
Комплектующие и электрический монтаж аналогичны предыдущему приёмнику.
Конденсаторы типа КБГ-И 0,025 мкф. 200 В и 600 В производства
Харьковского завода «Радиодеталь»; 0,1 мкф. 200 В и 600 В производства
ОЗР. Все без дат выпуска. Типа МКВ 11-56 г. производство
Павлово-Посадского завода. Типа КТК-1 и КТК-2, 1-55.
Резисторы типа ВС-0,25 - даты выпуска от VII-54 до 12-56; ВС-0,5 – 1-56 и 2-56; ВС-1 – от IV-55 до XI-55.
Данные выходного автотрансформатора: № 5878 – 501, индуктивность - 87
Н, сопротивление - 2300 Ом, количество витков - 7000, отвод – 5000 вит.
Маркировка деталей выполнена черным цветом.
25. Радиоприёмник УС-П 1957 г. Вариант «А».
Завод изготовитель ЗИФ, заводской номер ФЗ № 704957, год выпуска 1957, НМР, фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп
25, 2 В. Градуировка выполнена в килогерцах и мегагерцах. Ручка плавной
настройки не штатная.
Комплектующие и электрический монтаж аналогичны приёмнику варианта «А».
Маркировка деталей выполнена чёрным цветом.
26. Радиоприёмник ПР-4-ПС 1958 г.
Завод изготовитель ЗИФ, заводской № ФЗ № 803106, год выпуска 1958, из коллекции Александра Васильевича Власова (АВВ).
Заводской номер и год выпуска приёмника определены по градуировочной
таблице. Однако согласующие конденсаторы в гетеродине 1 ,2 и 3
диапазонов установлены так, как в приёмниках 1951/1952 годов. Качество
фотографий не позволяет подробно рассмотреть монтаж и определить даты
изготовления комплектующих
Приёмник очень сильно переделан и перекрашен. Что означает буква С,
стоящая в конце названия приёмника – пока не понятно. Заводской шильдик
разрезан вдоль на две части. Та часть, на которой нанесён тип
приёмника, закреплена винтами с разворотом на 180 градусов. Заменены
оба тумблера.
Маркировка деталей выполнена красным цветом – как на приёмниках 1951/1952 тодов.
Вполне возможно, что на приёмнике установлена градуировочная таблица, взятая с другого приёмника, более позднего выпуска.
27. Радиоприёмник ПР-4-П 1958 г. Вариант «Б».
Завод изготовитель ЗИФ, заводской № ФЗ № 804509, год выпуска 1958, МРВ, фото В.Г. Вотинова.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп
25,2 В. Градуировка выполнена в килогерцах и мегагерцах. Детали и
электрический монтаж приёмника аналогичны предыдущим приёмникам за

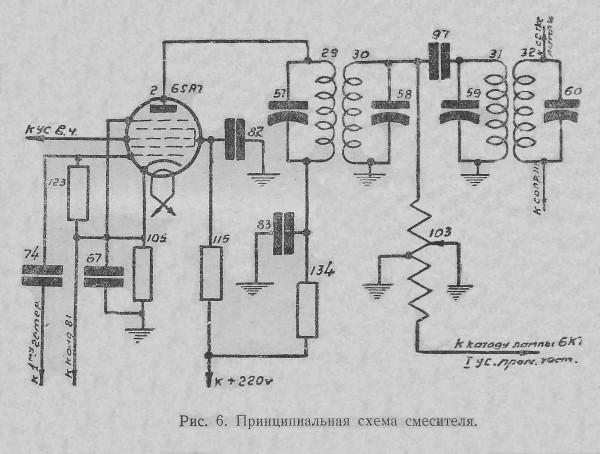

одним исключением – из схемы убран второй трансформатор ПЧ вместе с
конденсатором связи п.97. Это заводское изменение.
Конденсаторы КБГ-И ВРЗ без дат изготовления. Конденсатор типа МКВ 12.57 г. Конденсаторы типа КТК-1 2-57 и 11-57, КТК-2 3-57.
Резисторы ВС-0,25 от 4-57 до 10-58; ВС-0,5 7-58 и 8-58; ВС-1 4-57 и 5-58. Переменный резистор типа СП-III 6-56.
Маркировка деталей выполнена чёрным цветом.
28. Радиоприёмник ПР-4-П 1959 г.
Завод изготовитель ЗИФ, заводской номер ФЗ № 903 937, год выпуска 1959, из коллекции EV6DX, фото EV6DX.
Кожух и передняя панель чёрного цвета. Напряжение питания накала ламп 25,6 В.
Градуировка выполнена в килогерцах и мегагерцах. Детали и электрический монтаж аналогичен предыдущему приёмнику ФЗ № 804509.
Маркировка деталей выполнена чёрным цветом.
Схемы ручной регулировки громкости.
С 1937 по 1952 год - одиночный переменный резистор.
С 1953 года - сдвоенный переменный резистор.
1956 и 1957 годы.
Радиостанция РСБ-Ф.
Передатчик зелёного цвета. Градуировка шкалы в условных волнах.
Комплектуется приёмником УС-П зелёного цвета с градуировкой в условных волнах.
Радиостанция РК-0,05 для гражданских целей.
Радиостанция является приёмно-передающей, телефонно-телеграфной. Передатчик радиостанции имеет диапазон частот 12000 – 2500 кгц
(25 – 120 м). В рабочий комплект радиостанции входят следующие основные части: передатчик, приёмник ПР-4, …
Цвет передатчика зелёный. Комплектуется приёмником ПР-4-П зелёного цвета с градуировкой в килогерцах.
Эта радиостанция является аналогом военной радиостанции РСБ-Ф
На такой радиостанции я начинал работать в эфире в областном радиоклубе.
Радиостанция ПАРКС-0,08 для гражданских целей.
Радиостанция является приёмно-передающей телефонно-телеграфной.
Радиостанция имеет два диапазона – коротковолновый 12000 – 2500 кгц (25
– 120 м.) и средневолновый 600 – 250 кгц (500 – 1200 м). В рабочий
комплект радиостанции входят следующие основные части: передатчик,
приёмник типа ПР-4, …
Цвет передатчика чёрный (муар). Комплектуется приёмником ПР-4-П чёрного цвета с градуировкой в килогерцах.
Передатчик ПАРКС-0,08
Перечень исследованных приёмников
№
|
Тип
|
Завод
|
Номер
|
Год
|
Цвет
|
Принадлежность
|
1
|
УС
|
203
|
б/н
|
1937
|
Сер.
|
РКК
|
2
|
УС |
203
|
15841
|
1940
|
Сер. |
РКК |
3
|
УС |
203
|
б/н |
1941
|
Зел.
|
МРВ
|
4
|
УС |
197
|
29026
|
1942
|
Чёрн. |
Интернет
|
5
|
УС |
197
|
б/н |
1942/43
|
Зел. |
МРВ |
6
|
УС |
197 |
В 560219744
|
1944
|
Сер. |
МРВ |
7
|
УС |
197 |
Б 342519744
|
1944
|
Зел. |
НМР
|
8
|
УС |
197 |
В 729119745
|
1945
|
Зел. |
РКК |
9
|
УС |
197 |
б/н |
1945
|
Зел. |
МРВ |
10
|
УС |
197 |
б/н |
1945/46
|
Зел. |
МРВ |
11
|
ПС-4-П |
197 |
В 031019749
|
1949
|
Зел. |
НМР
|
12
|
УС-П |
197 |
б/н |
1949
|
Зел. |
МРВ |
13
|
ПР-4-П |
ЗИЛ
|
Б 3881889
|
1950
|
Зел. |
Гринчук Н.Н. |
14
|
УС-П |
ЗИЛ
|
1117165
|
1951
|
Чёрн. |
Alexj
|
15
|
УС-П |
ЗИЛ
|
12271800
|
1951
|
Чёрн. |
Alexj |
16
|
ПР-4-П |
ЗИЛ
|
21374514
|
1952
|
Чёрн. |
Alexj |
17
|
УС-П
|
Ф3
|
31021453
|
1953
|
Зел. |
МРВ |
18
|
ПР-4-П
|
Ф3 |
32061947
|
1953
|
Зел. |
Интернет
|
19
|
УС-П
|
Ф3 |
32063274
|
1953
|
Зел. |
МРВ |
20
|
УС-П
|
Ф3 |
33073966
|
1953
|
Зел. |
МРВ |
21
|
ПР-4-П
|
Ф3 |
34102875
|
1953
|
Чёрн. |
МРВ |
22
|
УС-П
|
Ф3 |
34116235
|
1953
|
Зел. |
Полищук С.Я.
|
23
|
Ф-3
|
Ф3 |
б/н |
1954
|
Чёрн. |
МРВ |
24
|
УС-П
|
Ф3 |
4314287
|
1954
|
Зел. |
Кедров В.В.
|
25
|
УС-П
|
Ф3 |
4416851
|
1954
|
Чёрн. |
Кедров В.В.
|
26
|
ПР-4-П
|
Ф3 |
4428275
|
1954
|
Чёрн. |
МРВ |
27
|
УС-П
|
Ф3 |
600276
|
1956
|
Зел. |
kradfahrer
|
28
|
ПР-4-П
|
Ф3 |
б/н |
1956
|
Чёрн. |
МРВ |
29
|
ПР-4-П |
Ф3 |
603774
|
1956
|
Зел. |
Интернет
|
30
|
ПР-4-П
|
Ф3 |
604666
|
1956
|
Чёрн. |
МРВ |
31
|
ПР-4-П
|
Ф3 |
700335
|
1957
|
Чёрн.
|
МРВ |
32
|
УС-П
|
Ф3 |
704957
|
1957
|
Зел. |
НМР
|
33
|
ПР-4-П
|
Ф3 |
803106
|
1958
|
Т.Зел. |
Власов А.В.
|
34
|
ПР-4-П
|
Ф3 |
804509
|
1958
|
Чёрн. |
МРВ |
35
|
ПР-4-П
|
Ф3 |
903937
|
1959
|
Чёрн. |
EV6DX
|
Итоги.
1. Удалось установить хронологию
выпуска приёмников и порядок присвоения заводских номеров. Исследуя
заводские номера приёмников, установлено, что начиная с 1951 года,
первая цифра номера соответствовала последней цифре года выпуска
приёмника. В номерах приёмников, выпущенных в 1953 году вторая цифра
номера (1, 2, 3 и 4) предположительно показывает квартал года выпуска.
По 1951, 1952 и 1954 годам ситуация похожая, но слишком мало номеров
для того, чтобы сделать выводы. А вот в 1956, 1957, 1958 и в 1959 годах
картина с номерами совершенно другая. Всё это ещё предстоит исследовать.
2. К сожалению, не по всем годам выпуска удалось собрать информацию.
Отсутствует информация по следующим годам: 1938, 1939, 1943, 1946, 1947, 1948, и 1955.
Недостаточная информация по таким годам: 1937, 1940, 1942 - 1943
3. Опубликованная информация позволяет с достаточной степенью точности идентифицировать приёмники этой линейки.
Литература.
1. Справочник по войсковым и танковым радиостанциям. Москва. 1943.
2. Приёмно-передающие радиостанции. Связьиздат. 1951.
3. История военной связи, том 2. Москва. 1984.
4. История войск связи. Учебное пособие для слушателей военных Академий связи.
Ленинград. 1954.
5. Красные уши. В.И. Шапкин. Москва. 2003.
6. ИНСТРУКЦИЯ и ОПИСАНИЕ ПРИЁМНИКА ТИПА «УС». Выпуск III 1945 г.
7. ИНСТРУКЦИЯ к приёмнику «УС-П». Выпуск II 1949 г.
8. ОПИСАНИЕ и ИНСТРУКЦИЯ к приёмнику «УС-П».
9. ИНСТРУКЦИЯ к приёмнику «УС-П».
10. ОПИСАНИЕ и ИНСТРУКЦИЯ к радиоприёмнику типа «УС-П». Из интернета.
11. ИНСТРУКЦИЯ И ОПИСАНИЕ ПРИЁМНИКА типа «ПР-4-П». Из интернета.
Выражаю свою признательность людям,
которые оказывали посильную помощь в подготовке этой темы или чей
материал, размещённый в интернете, был использован:
1. Александр - Alexj.
2. Власов Александр Васильевич – АВВ.
3. Гринчук Николай Николаевич – Nikolai66.
4. Громов Валерий Борисович – РКК.
5. EV6DX .
6. Зуев Андрей Борисович.
7. Кедров Всеволод Всеволодович.
8. Колесник Виталий Викторович.
9. kradfahrer.
10.Мельник Вадим Анатольевич.
11.Полищук Сергей Яковлевич.
12.Ющенко Анатолий Николаевич.
13.Шапкин Владимир Ильич – НМР.
Желающие приглашаются к обсуждению темы ниже
В подготовке материала использовалась
публикация на форуме "Радио Носталгия":
Назад
на Главную страницу
