Маленький симпатик.

Почти задаром.


Радиоприёмник Truetone-D3500.



Этот малыш достался можно сказать случайно. Очередной прочёс ебэя на предмет портативных батареечников выдал мне в том числе и этот приёмничек.

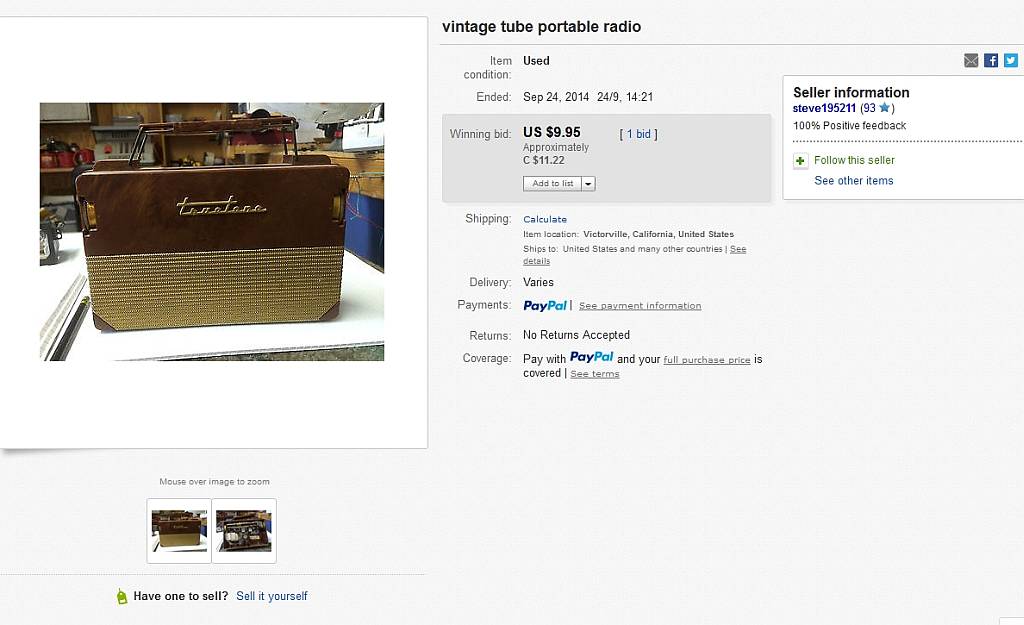

Фото внизу как он был изначально выставлен.


Запыленый и разбит феррит. Стартовая цена была меньше десятки здешних рублей. Посмотрел доставку, тоже пустяк - чуть больше десятки. Ладно, поставил на торг червонец на всякий случай. И забыл.


Напомнило мне автоматом по е-маил через пару недель, что я его выиграл. Никто больше на него не поинтересовался. От и достался мне он всего с доставкой за $22.

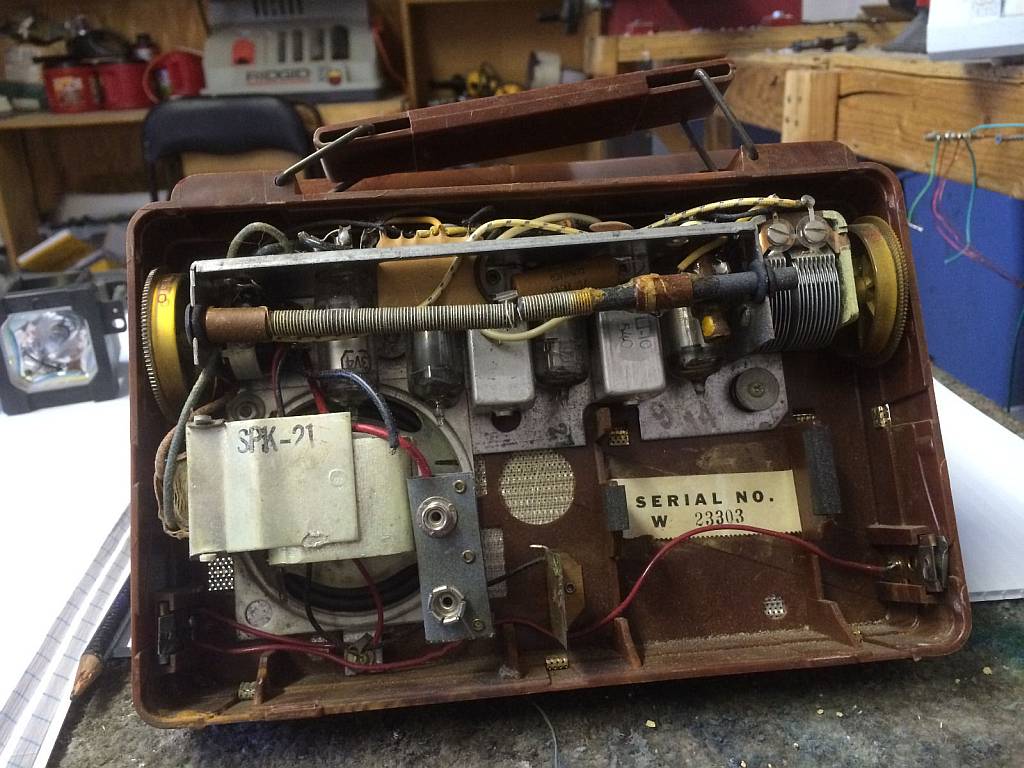

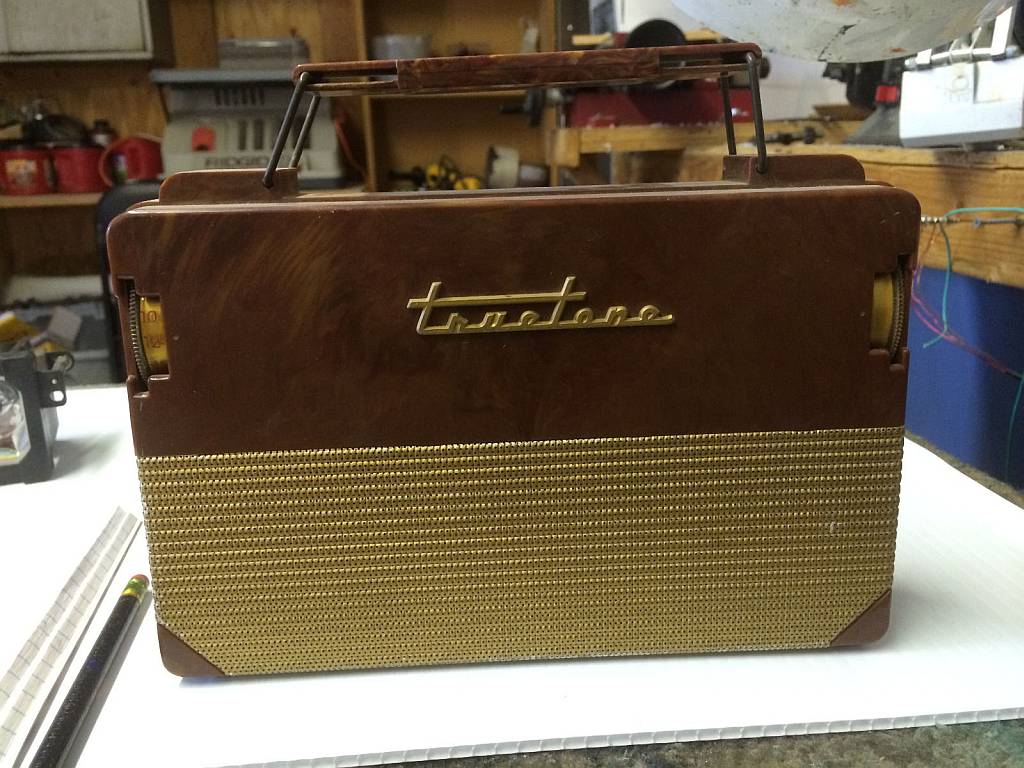

Пришёл он всего через неделю. В натуре он оказался гораздо лучше чем на ебэеевских фото. А после отмывки и надраивания так вообще он мне понравился своей изящной лаконичностью и удобством. Феррит был склеен на раз-два. Вставлена анодная батарея от предыдущей Буловы. В качестве накальной в нём используется элемент серии "G", по диаметру как обычная круглая "D", но в полтора раза длиннее. Была для проверки притулена "D", и приёмник заработал так, что никакой настройки не понадобилось.

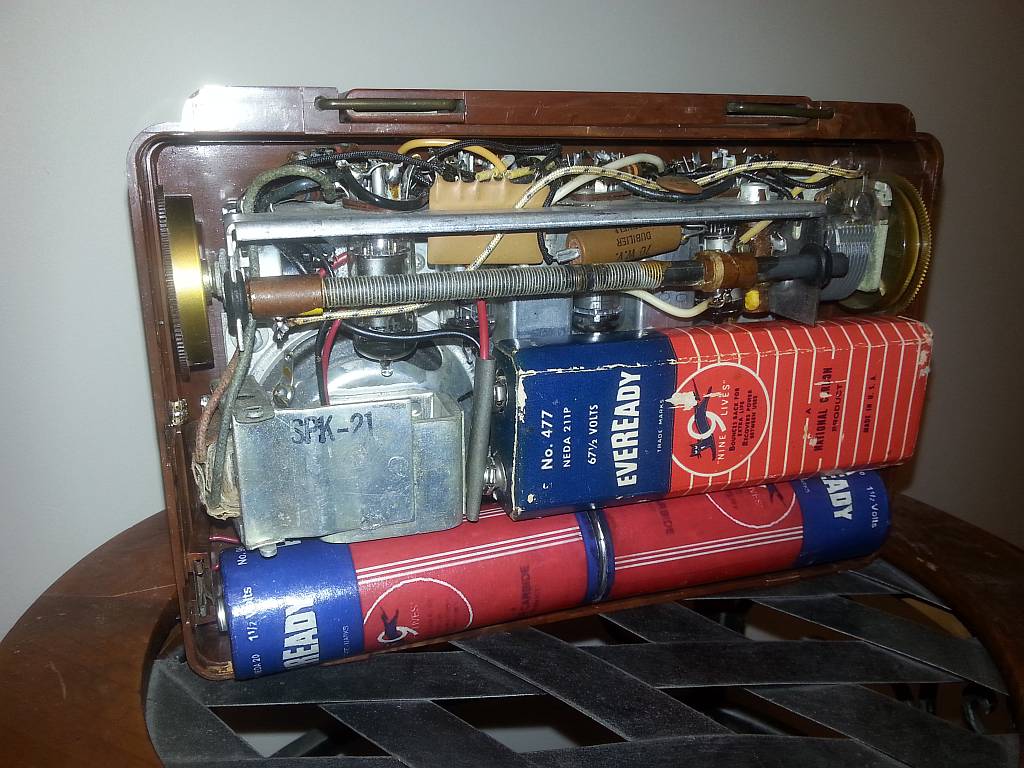

Вскорости он был укомплектован почти родными батарейными репликами, процесс изготовления которых будет описан рядом в статье о изготовлении реплик батареек.

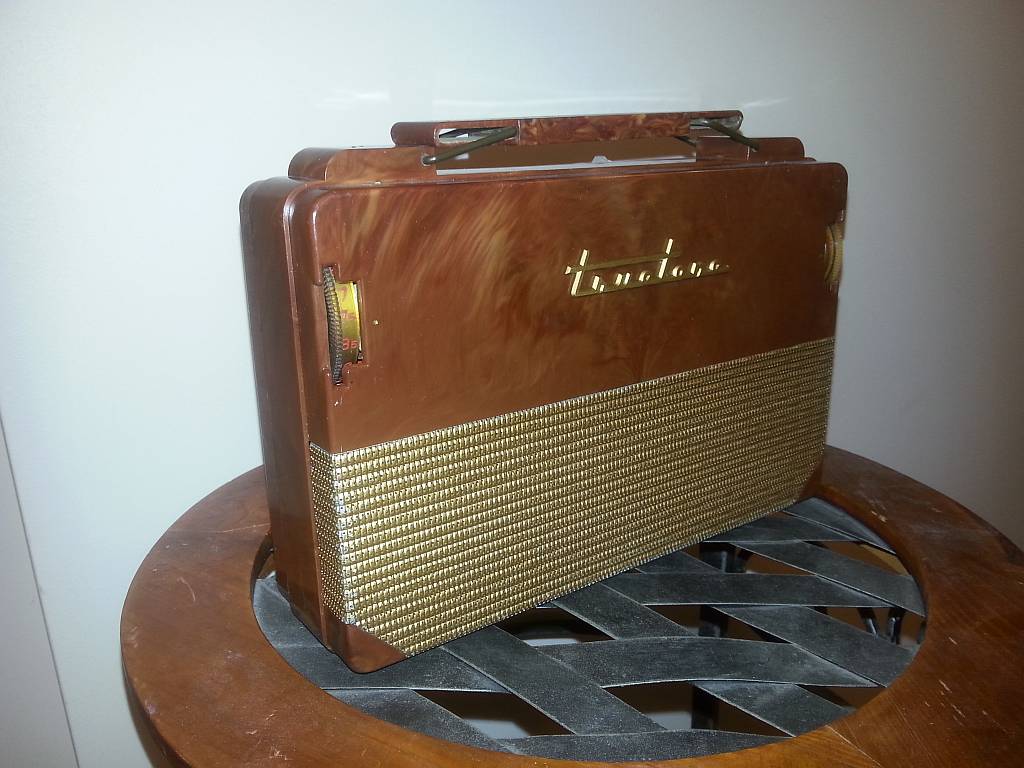

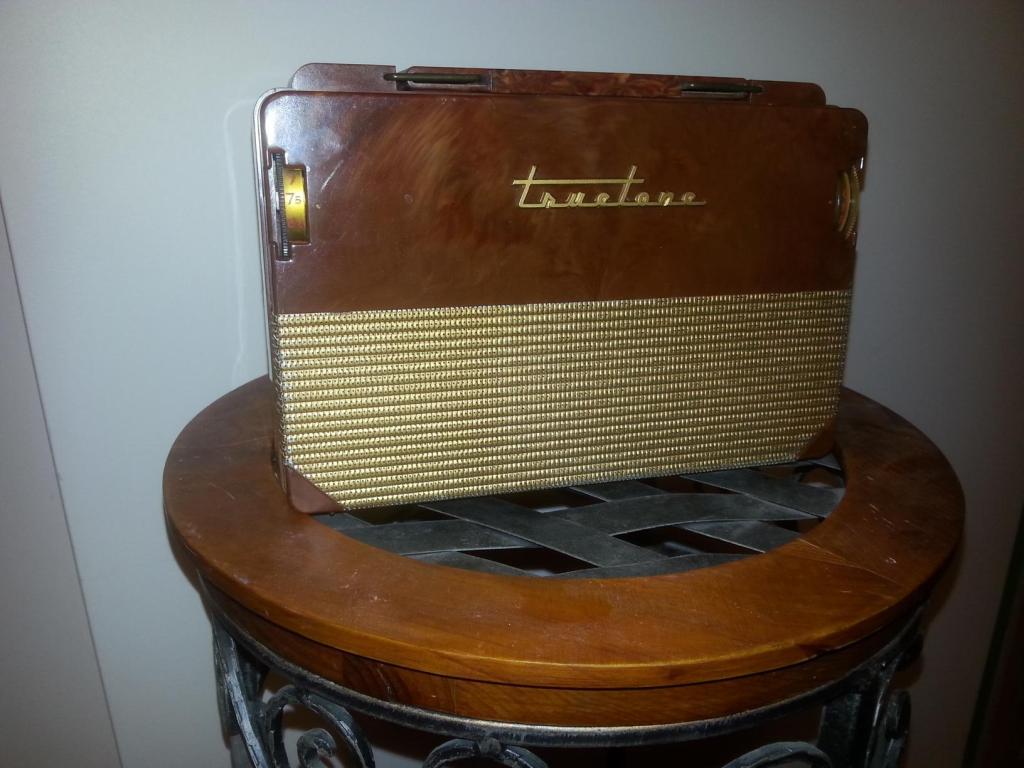

И приёмничек встал рядышком на полке вместе с другими собратьями по классу малышей.

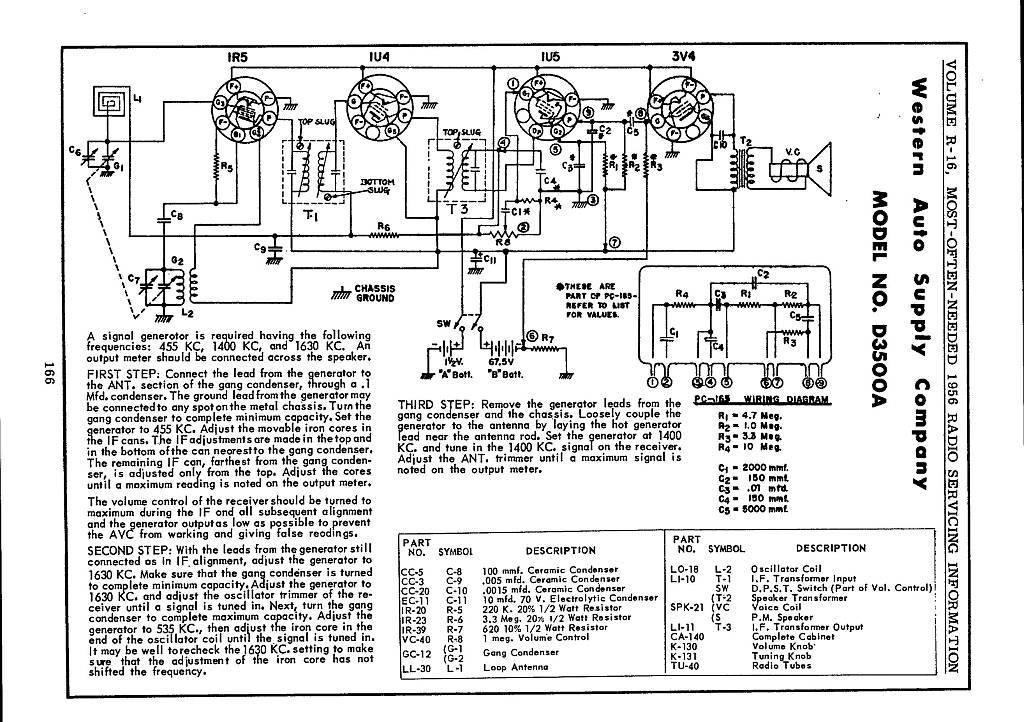

Его схема.


Ничего выдающегося, практически один-в-один со всеми приёмниками этого класса в этот перод времени - 1955-е годы. Типичным есть и применение "микросхемы" - субплатки залитой герметиком с резисторами-конденсаторами относящимися к НЧ части схемы.


Схема приёмника вполне типовая. Набор ламп тоже стандартный для батарейных однодиапазонных приёмников:

1R5 - смеситель (аналог 1А2П)

1U4 - УПЧ (аналог 1К2П/1К1П)

1U5 - Детектор/предварительный УНЧ (аналога нет)

3V4 - оконечный УНЧ (аналога нет)

ПЧ - 455кгц

Диапазон один - СВ 540 - 1600кгц

Выпусщен в США. Год выпуска 1955

Размеры приёмника 220х160х50мм



И его описание у Эрба - Truetone-D3500
