Меньше самых маленьких - А если ещё постараться.



Suntone L-400


Вот и попался в коллекцию приёмничек который по всем данным самый маленький из всех серийно выпускавшихся переносных, точнее уже действительно карманных приёмников в дотранзисторную эпоху.

Приёмник какой-то не шибко известной японской фирмы. Которых в эпоху когда Корея и Китай ещё только осваивали выпуск гвоздей, а Япония называлась только народившимся удивлённым названием "Азиатский тигр", расплодилось как самих японцев на своих островах. И из которых затем и выросли нынешние уже одряхлевшие и потеснённые другими неширокоглазыми "тиграми" гиганты кaк Сони, Панасоники и прочие.

Радиоприёмник Suntone L-400

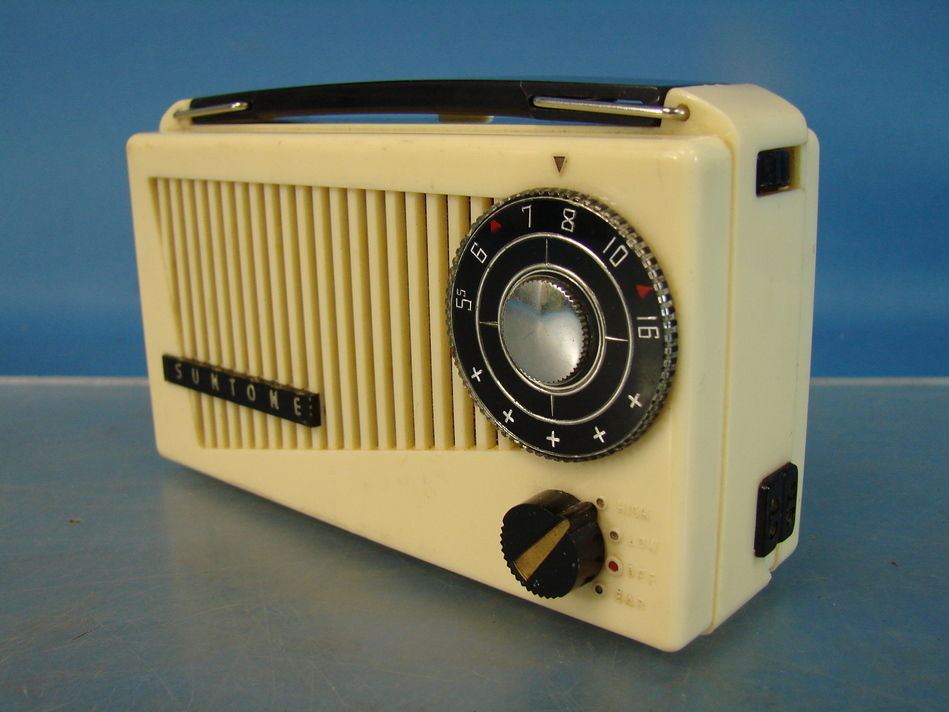

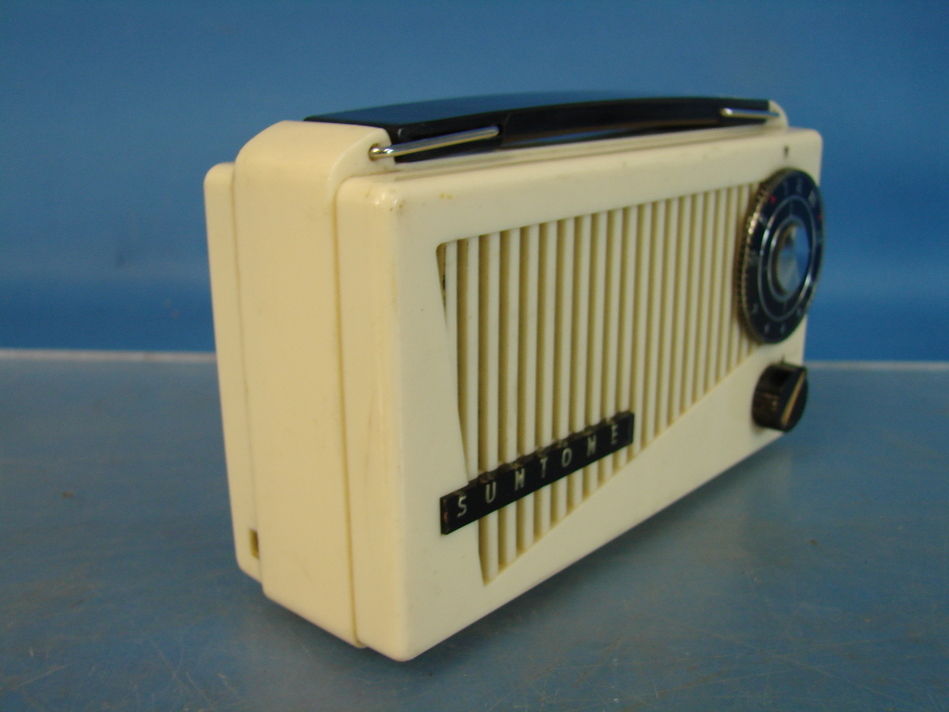

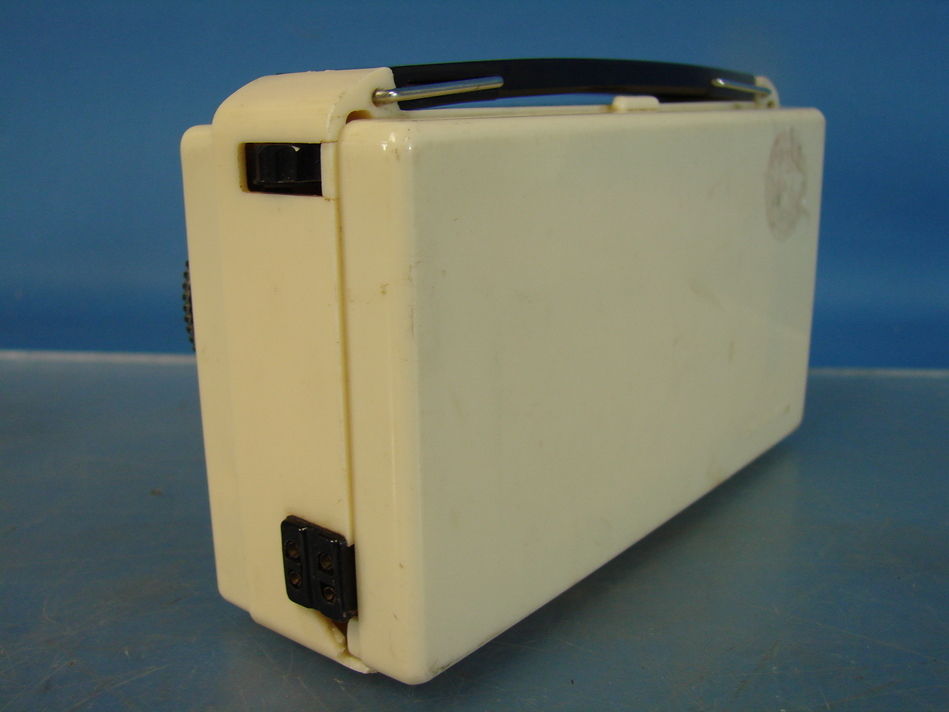

Вот он снаружи

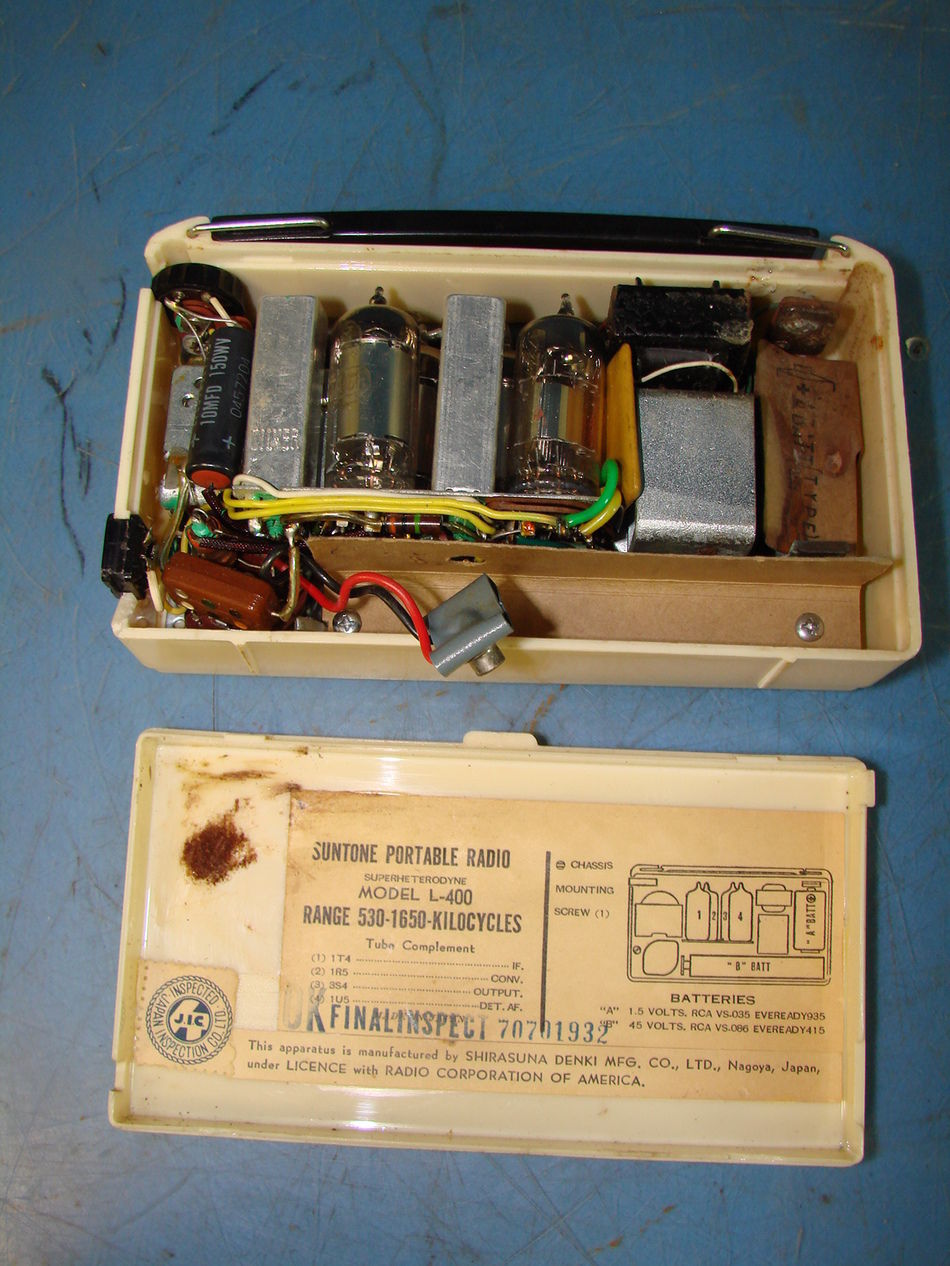

И изнутри


Размеры приёмника действительно впечатляют. Не верится что его можно было сделать на лампах. Так тем более того, он сделан ещё до появления сверхминиатюрных ламп, и лампы самые рядовые - пальчиковый батарейный набор 1R5, 1T4, 1U5, 3S4. Аналогичный советским 1А2П, 1К2П, 1Б2П, 2П2П.

Размеры его 152х89х51мм

Практически такие же как и у одного из считавшихся одним из маленьких транзисторного приёмника "Сокол"


Вот они рядышком для сравнения

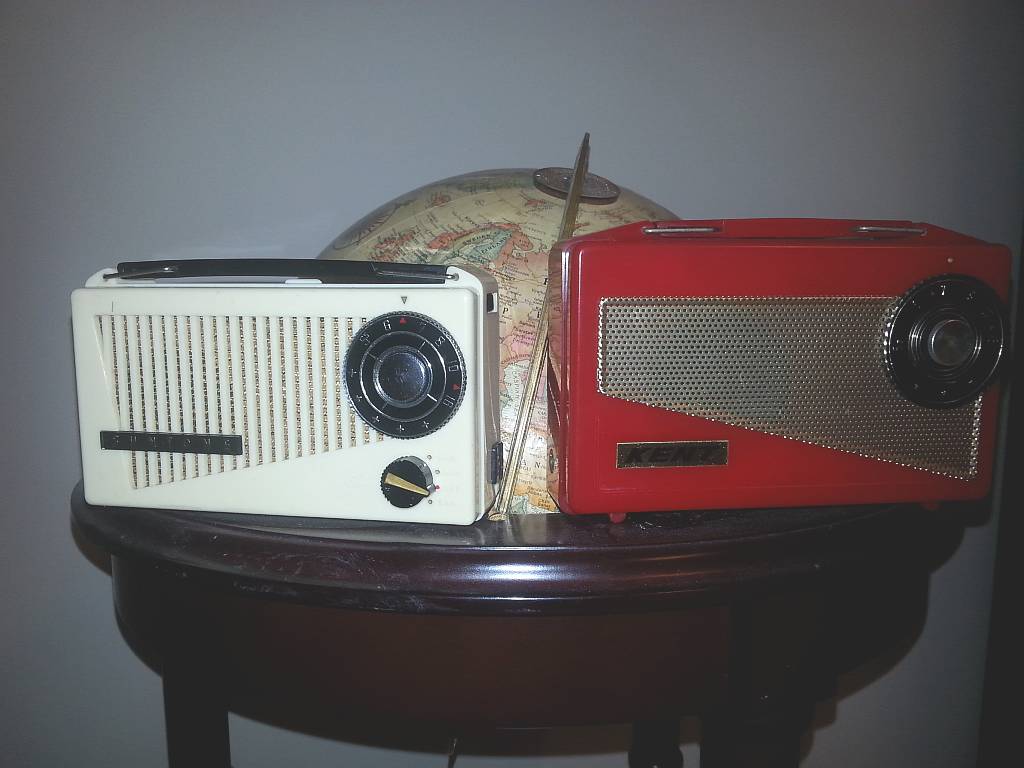

А вот он для сравнения с Kent MR-100 из моего предыдущего описания



Схему на него найти не удалось, но она один в один такая же как и у моего предыдущего приёмничка "Kent"



Отличие в применении переключателя на 4 положения для выбора нескольких режимов работы для экономии батарей:

1) Выключено

2) Наушники

3) Эконом (включается только половина нити накала выходной лампы)

4) Полный режим



Его описание у Эрба:

http://www.radiomuseum.org/r/silver_suntone_l_400.html

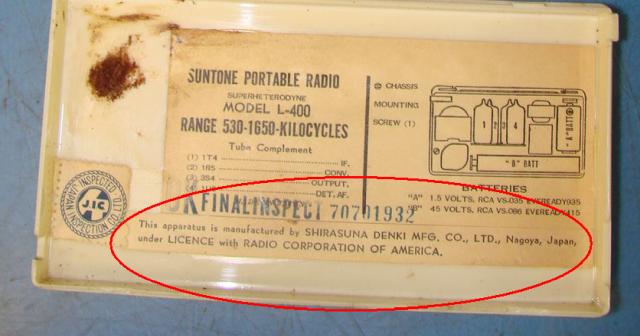

Размеры же были ужаты в первую очередь применением меньших батареек - накальная "C" вместо "D", а анодная 45в вместо 67в. И антенны сделана на плоском феррите вместо стержня. А так даже шасси практически один-в-один идентичны. Собственно этот клон карманных приёмников насчитывает несколько десятков моделей похожих как две капли воды выпускавшихся в то время в Японии по-видимому точно так же как мы сейчас имеем дело с Китайским клонами всего и вся. И все они штамповались с исходной разработки американской RCA. Что в отличие от ненешних времён чесно указано на лэйбах.



Состояние в котором он достался было настолько идеальным, что потребовалось только оттереть небольшую пыль и грязь внутри и снаружи. Сделать ему анодную батарейку и включить.



Таким образом этот приёмник завершил в моей коллекции ряд переносных батареечников на пальчиковых лампах. Всё что было позднее уже пошло с внедрением сверхминиатюрных ламп (в нашем определении "стержневых", но тут оно неприменимо, так как стержневыми они тут никогда не были, а были просто миниатюризированы до этого нового размера.) Да и меньше был только один приёмник, но уже комбинированый - сверхминиатюрные лампы в ВЧ и транзисторы в НЧ.

Такие тоже уже есть у меня в коллекции, и они будут представлены .






Меньше самых маленьких? А если ещё постараться.

Сегодня вспомнил о допущеной ошибке. Исправляю.

Увы, этот малышик был приобретён в совсем нерабочем состоянии. Поиск причины дал очень удручающий результат. Хуже не придумать. Обрыв первичной обмотки выходного трансфроматора. Самое печальное что могло произойти. В виду своей миниатюрности и ламповости очевидно, что перемотка его задача не просто сложная, а почти нереальная. Попробуйте намотать тысяч 8 витков провода 0.06мм и при этом уместиться в окно и ... Вобщем я вспомнил совет данны мною же кому-то на форуме использовать в таком случае силовик от самого из маленьких блоков питания от какой либо зарядки Порывшись в своих загажниках такой был обнаружен - 120в х 9в. Это примерно соответствовало требуему коэффициенту трансформации.. Корпус был вскрыт при помощи ножовки и какой-то матири и, о чудо, внутри силовичок намотан на точно таком же железе как и требуемый выходник. Только толщина набора на пару миллиметров больше. Собран был кастати тоже непривычно для нынешней китайчатины, не встык с проваркой торцов, а по старинке вперекрышку, да и пропитан был не намертво лаком, а просто парафином. Железо было расшихтовано, 5 пластин удалено, чтобы пакет влез в старую обойму и собран уже как положено встык с бумажной прокладкой. Транс установлен на несто - и... приёмник заиграл.

Далее приёмничек был выдраен вылизан и собран. Но творческий зуд не мог успокоится. Захотелось всё таки попробовать восстановить оригинальный трансик. Тем более что резервный уже обеспечивал работоспособность в случае неудачи.

Разобрал его и, все таки есть везенье. Конструкция его была такова, что концы обмоток были выведены на наружный слой и уже там припаяны к выводам. И именно на этой пайке и отвалилось от окисления провод первички.

Выводы обмоток были перепаяны и восстановленый оригинальный выходник занял снова своё место. Всё таки с ним громкость стала чуть больше, видимо из-за правильного согласования. И вот после этого этот малышок и занял своё место в коллекции.
