Пальчики на выход.
Радиоприёмник Silvertone-4212
Новый шаг в миниатюризации ламп.
Первые пальчиковы лампы появились в 1939 году. И быстро завоевали своё место в радиоаппаратуре благодаря миниатюрности (по сравнению с предыдущими) надёжностью, технологичностью. Типовой размер 7-ми штырьковой лампы был - диаметр 19мм, полная высота 55мм. Но в 50х годах технологии продвинулись и им на смену были разработаны сверхминиатюрные бесцокольные лампы. Типовой размер их был 10мм диаметр, 35-40мм высота. И почти сразу же они стали применятся там куда они и были предназначены - в портативных радиоприёмниках. Настолько сразу, что первые варианты радиоприёмников были выпущены даже не дожидаясь завершения разработки полной линейки ламп. И первые приёмники были построены на комбинации уже доступных сверхминиатюрных ламп, а недостающие для построения полной схемы оставались пальчиковыми.
Вот такой приёмник Silvertone - 4212 и был мною недавно приобретён.
Радиоприёмник выпускался в 1954-55гг.
Интересно скомбинированы лампы. Сверхминиатюрные - первая и последняя.
1V6 - триод пентод, преобразователь
1AG4 - выходной пентод, УНЧ
А пальчиковые остались в ПЧ и пред УНЧ - 1T4 (аналог 1К2П), 1U5 (аналог 1Б2П)
Вот этот приёмник мне достался действительно в идеальном состоянии, практически даже пыль не просматривалась для мойки.
И заработал он сразу после установки батарей.
Батареи анодная - 45в, Накал - "С" 1.5в

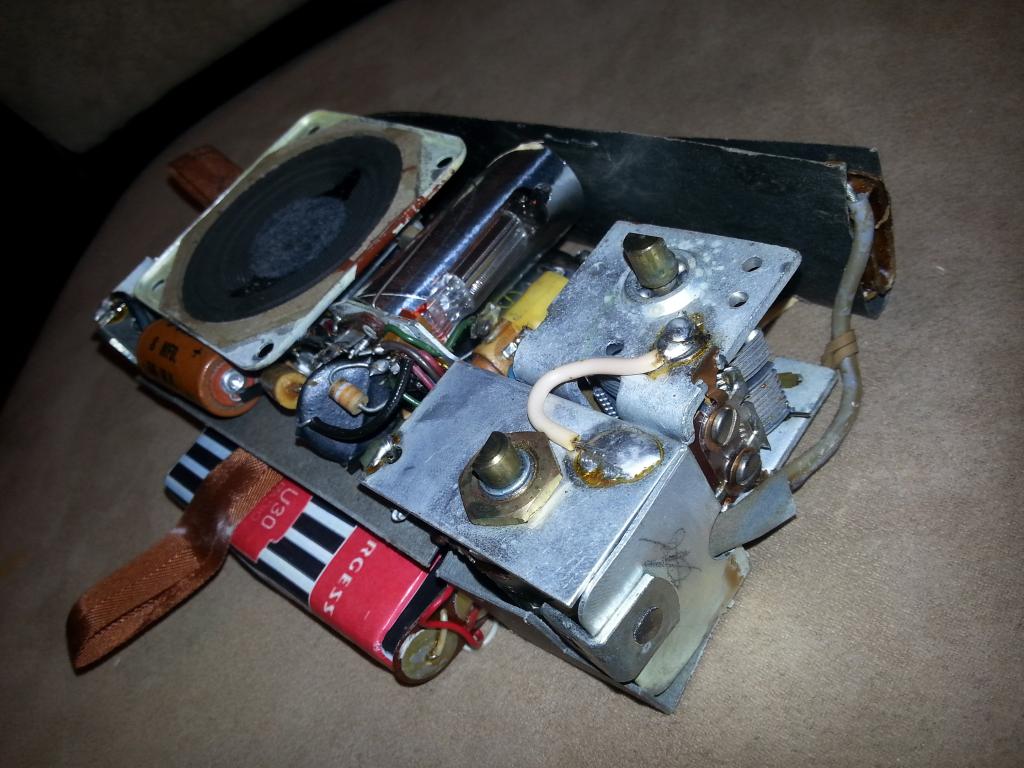

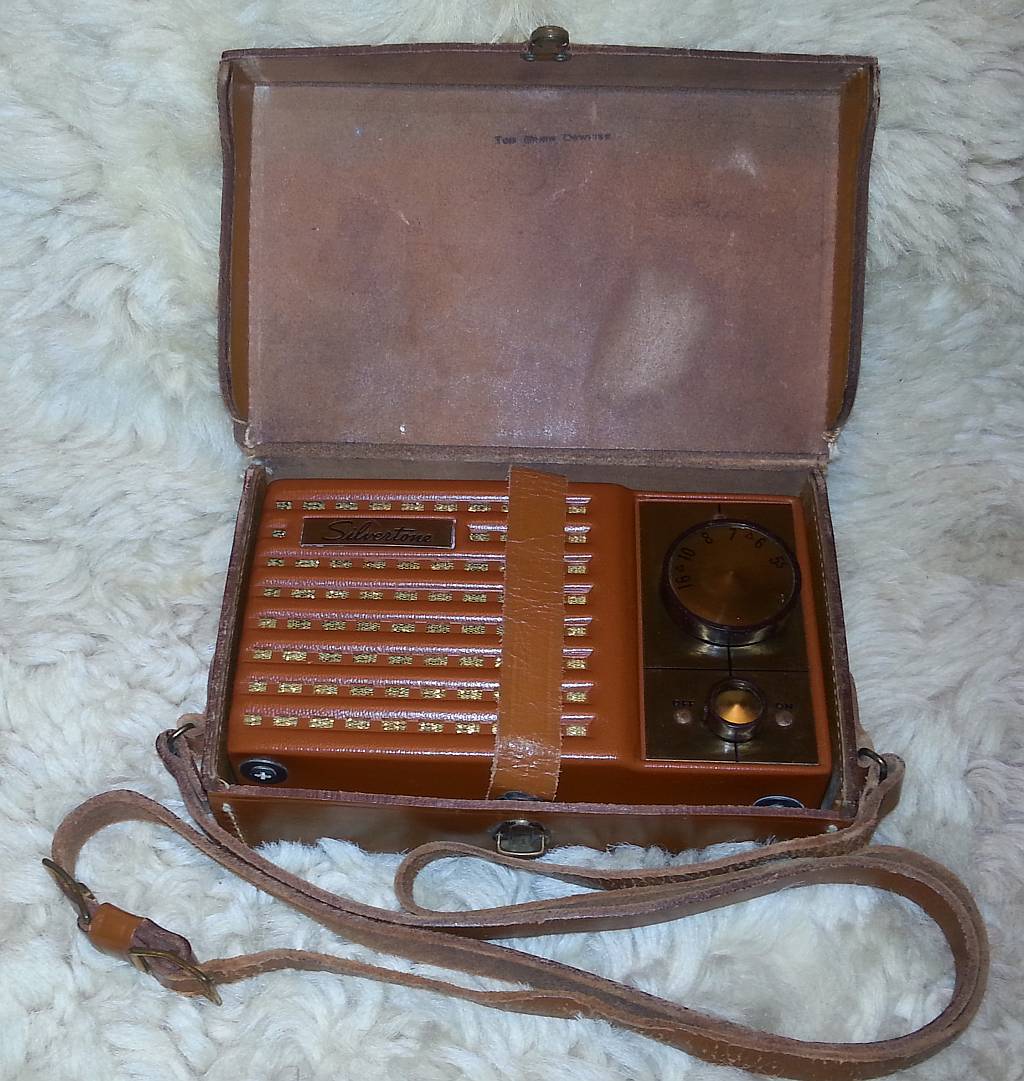

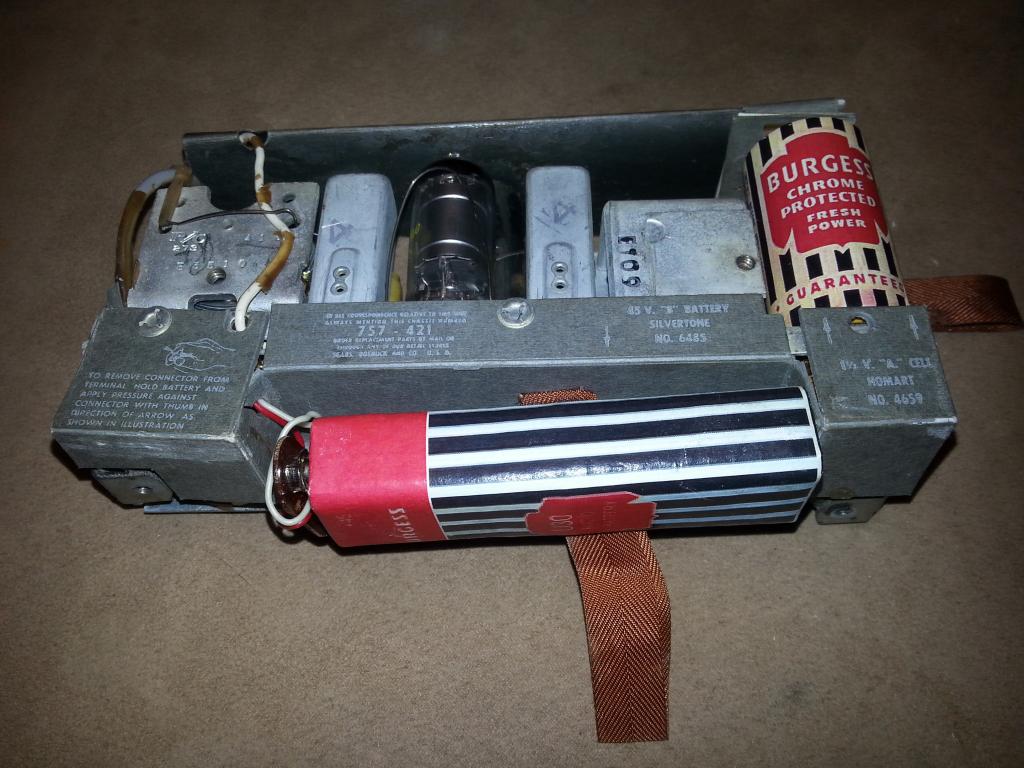

Приятно порадовала его конструкция, всё тщательно проработано и предусмотрено. Весь монтаж дополнительно защищён от случайных повреждений картонными щитками. Исполнение на высшем уровне. Корпус кстати оказался металлическим, обклееным кожзаменителем. В комплекте, на редкость, присутствовал и кожаный чехол во вполне приличном состоянии. И хотя сверхминиатюрные лампы вроде предназначены для прямого впаивания, тем не менее они оказались установлены на своих панельках. Причина простая, монтаж выполнен ещё по старинке, на металлическом шасси. Печатный монтаж, более подходящий для таких деталей, пока ещё не пришёл в радиотехнику.
Но несмотря на применение новых ламп, и малогабаритных батарей, тем не менее предыдущего моего чисто пальчикового малыша по размерам переплюнуть не удалось.
Размеры Silvertone - 4212 160х93х55мм
против 152х89х51 у Suntone L-400.
Схема приёмника.
Описание этого приёмника у Эрба:
http://www.radiomuseum.org/r/sears_roeb_silverton_4212_ch_757421.html
И после этого приёмника осталось всего два последних шага до окончания ламповой эпохи в переносном радио.
Остались предпоследний шаг - вариант полностью на субминиатюрном наборе ламп.
И последний - гибридный вариант с первыми транзисторами в УНЧ и ВЧ схемой пока ещё на субминиатюрных лампах.
Эти два последних портативных приёмника ламповой эпохи тоже уже есть у меня в коллекции, и будут на днях выложены.
