RCA Victor BP-10

Первый в кармане

RCA Victor BP-10

Первый реально портативный приёмник. На первых пальчиковых лампах. И действительно первый который мог уже поместися, в хотя и большом, но кармане.

Итак, поскольку движение коллекции вперёд остановилось из-за окончания эпохи ламп в переносном радио, придется возвращаться назад, к самому началу появления действительно портативного радио. И хотя переносные приёмники появлялись чуть ли не с приёмников Попова и Маркони, но даже первым переносным детекторным приёмникам больше подходило определение "Перевозные". Так как к примеру первый из них весил .... 20 килограмм. А первый из переносных ламповых весил столько, а с батареями и больше, и выглядел как здоровенный чемодан. И даже в период расцвета 30-х годов их ещё никто не пытался называть портативными, принятым названием для них было "Пикник бокс". Обо всё этом вы можете прочитать в моей книге о истории развития портативного радио: https://author.today/work/370683 Чтобы не повторятся, приведу выдержки из этой статьи здесь.

В конце 30-х RCA представила новые миниатюрные лампы, ставшие в последующем мировым стандартом, и, к сожалению, последним словом в лампостроении, в журнале "Электроника". Первые пальчиковые лампы,такие как 6J6 VHF - двойной триод, были внедрены в 1939 году. А уже к 1940-му была разработана полная линейка ламп для батарейных сверхэкономичных радиоприёмников. Теперь по настоящему заимевшими возможность стать "Карманными". Основанием, этих ламп, являются 7-контактный B7G цоколь, а чуть позже 9-контактный B9A (Новаль). Контакты расположены равномерно по кругу в 8 или 10 равномерно расположенных позиций, с одной пропущенным контактом, что позволяет установку лампы в панельку только в одной ориентации.

Первой серией для батарейныых приёмников были:

1R5 - пентагрид

1T4 - варимью пентод

1S5 - диод/НЧ пентод

1S4 - выходной НЧ пентод, накал 0.1а

3S4 - то же, но накал 0.05а как у остальных ламп в серии

И уже в июне 1940 RCA выпустила свой батарейник модели BP-10, первый приемник супергетеродинного класса достаточно небольшого по размеру для сумки или даже кармана. Эта модель имела следующие лампы 1R5 - Pentagrid Converter; 1T4 - УПЧ; 1S5 - детектор/пред УНЧ; 1S4 - аудио выход. ВР-10 оказался настолько популярен, что "Зенит", "Motorola", "Эмерсон", и других производителей радио производят аналогичные карманные радиоприёмники на основе миниатюрных ламп RCA. Некоторые из этих карманных радио были запущены в 1941 году и продавались до приостановления радио производства в апреле 1942 г. в течение Второй мировой войны. Другие появились сразу после войны.

И вот именно такой приёмник и прибыл в мою коллекцию для занятия места в начале строя портативных приёмников.

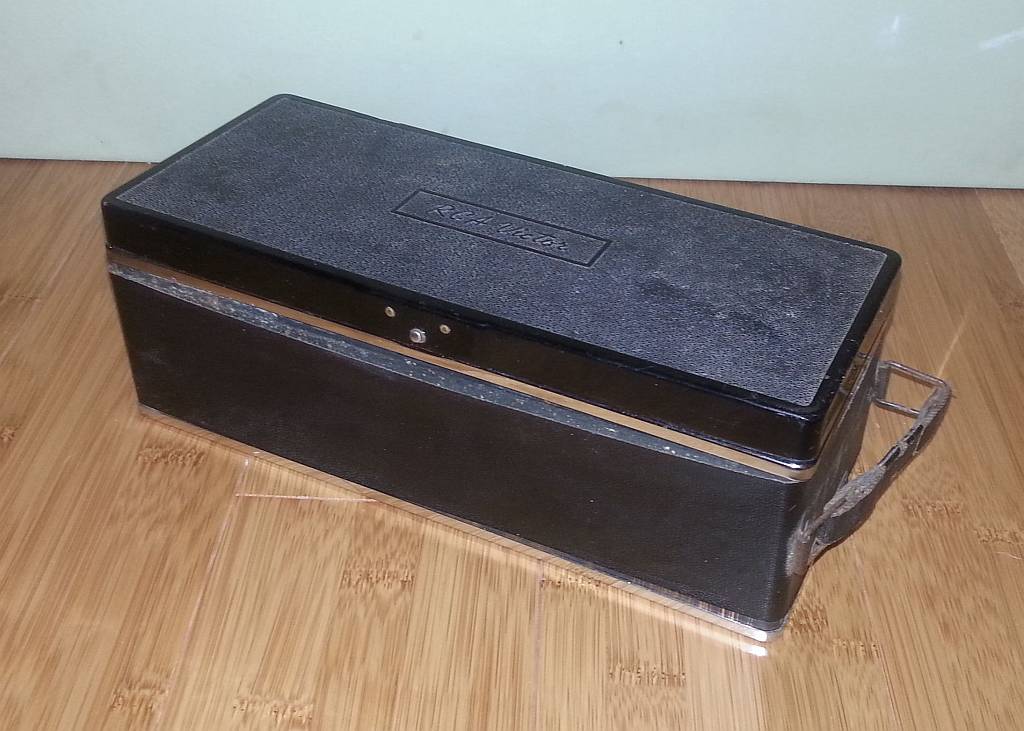

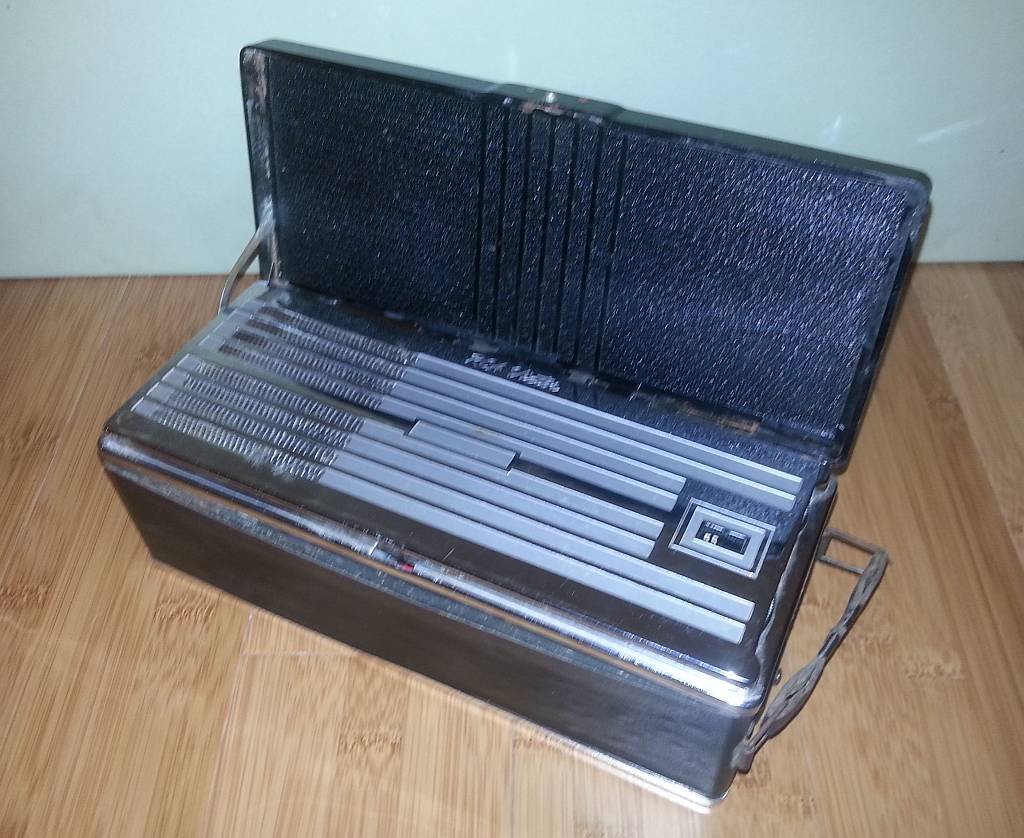

Итак - RCA Victor BP-10 - первый в кармане.

Его состояние в общем можно осенить по внешности на 3+, а внутри на 4+. Но учитывая, что приёмнику уже не много не мало а ровно 75 лет!!! То эти оценки смело можно сдвинуть до безусловных пятёрок. А учтя к тому же, что после установки батарей приёмник заработал как будто его вчера принесли из магазина, то придется ити пятёрки ещё и обложить плюсами со всех сторон.

С ним пришлось немного поработать. потребовалось полностью заменить обтяжку кожзаменителя, который просто рассыпался от старости, отремонтировать одну отколовшуюся петлю крышки. Чистка и немного настройкиа. Приёмник то оказался полностью рабочим. Так что ряд портативных ламповых приёмников в наличии в моей коллекции от первого до последнего шага. Осталось мне лишь представить ещё те из них которые расположились между этими крайними точками.

А теперь что же у него внутри, как умудрились в 75 лет назад, в далёком довоенном 1940-м году втиснуть в коробку размерами 230 x 80 x 93 мм супергетеродинный приёмник вместе с анодной и накальной батареей. Тогда как в это же время советская промышленность только-только осваивала малогабаритные лампы "Малгабы", и о портативных приёмниках даже не возникало вопросов.

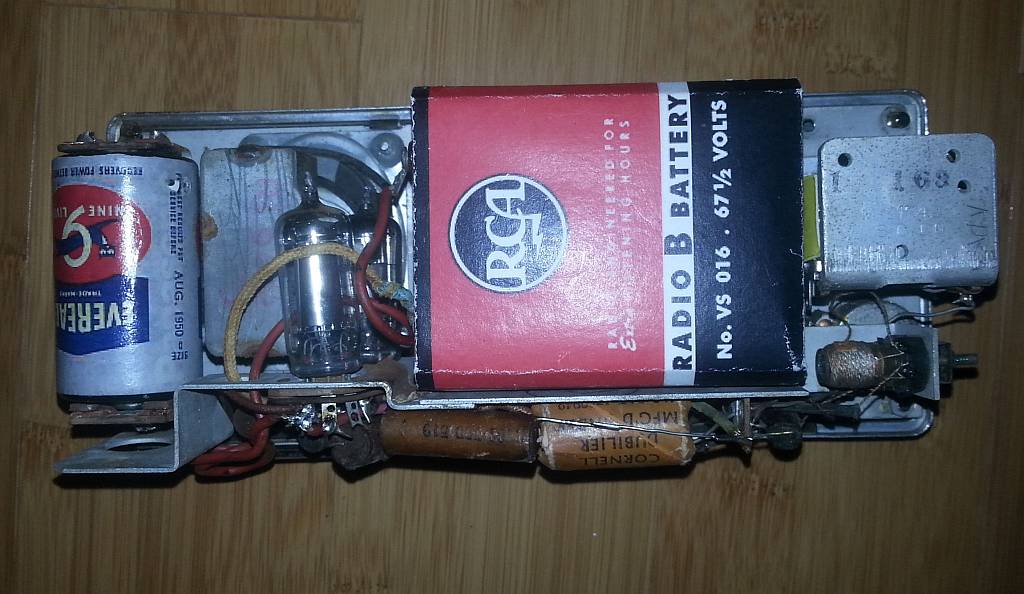

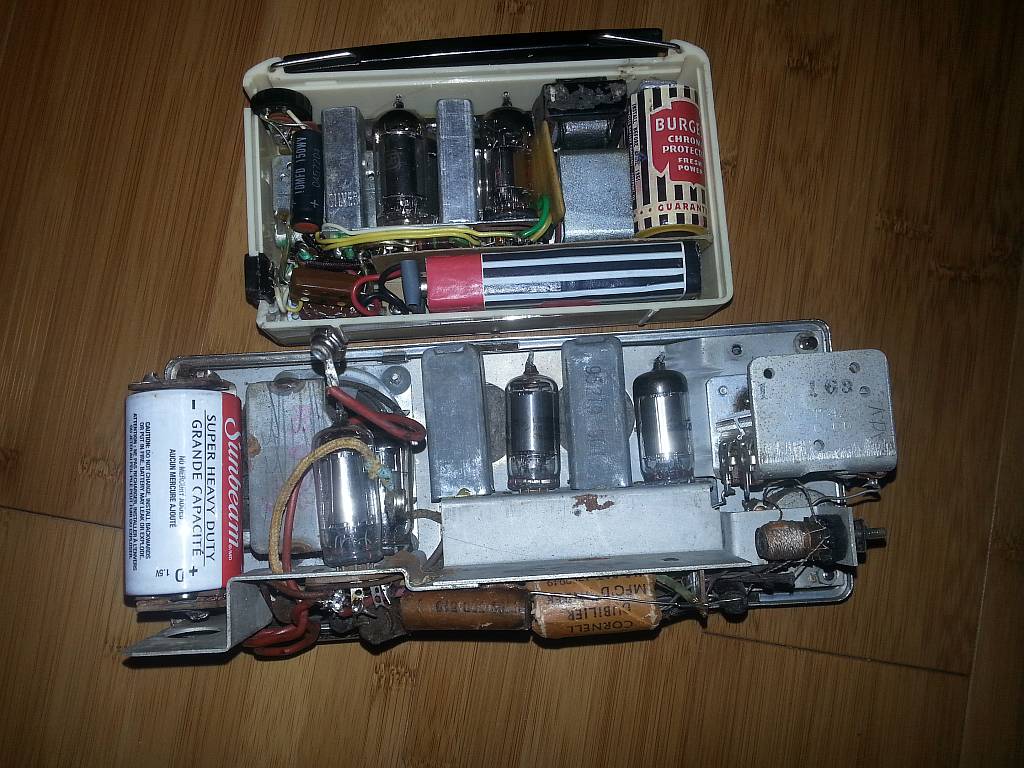

Вид приёмника с батареями

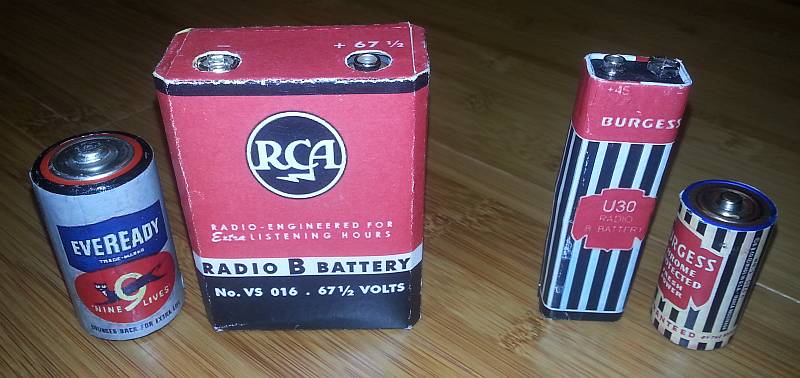

Накальная - обычная одна батарейка "D" - 1.5 в.

Анодная - 67.5 в. размерами 90х70х35мм.

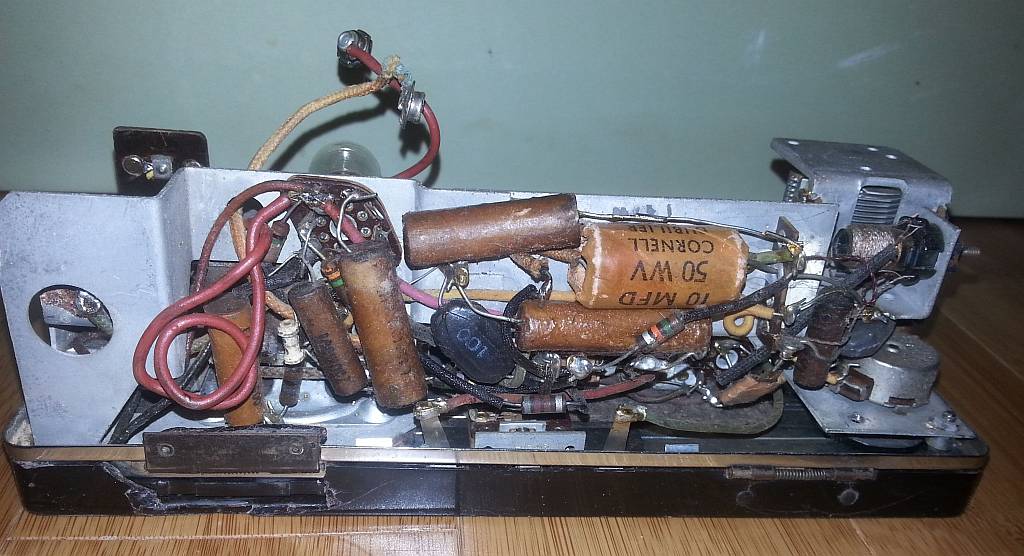

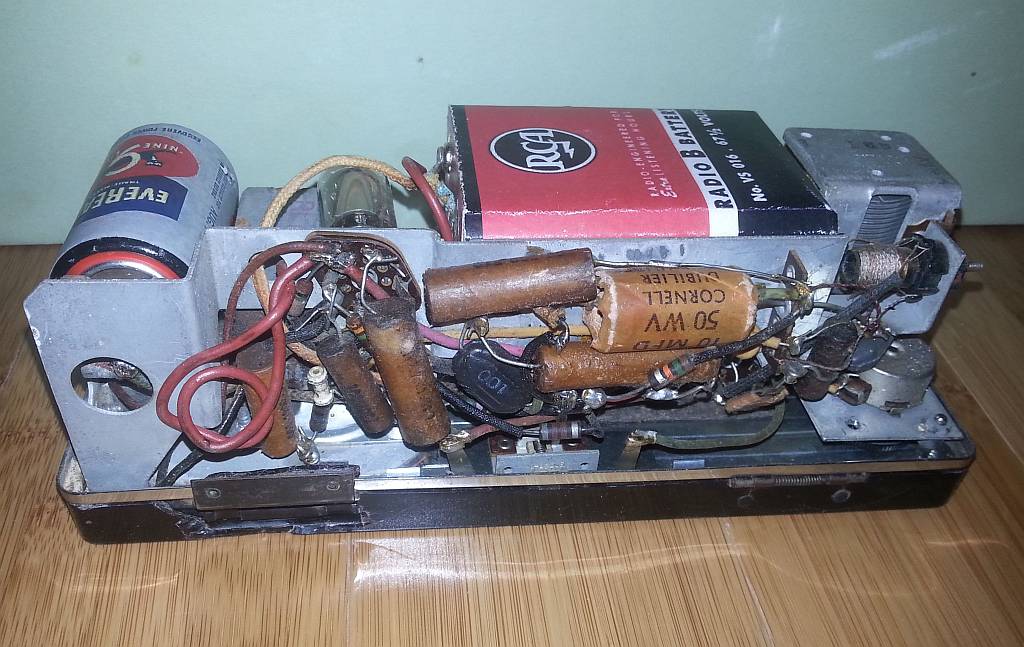

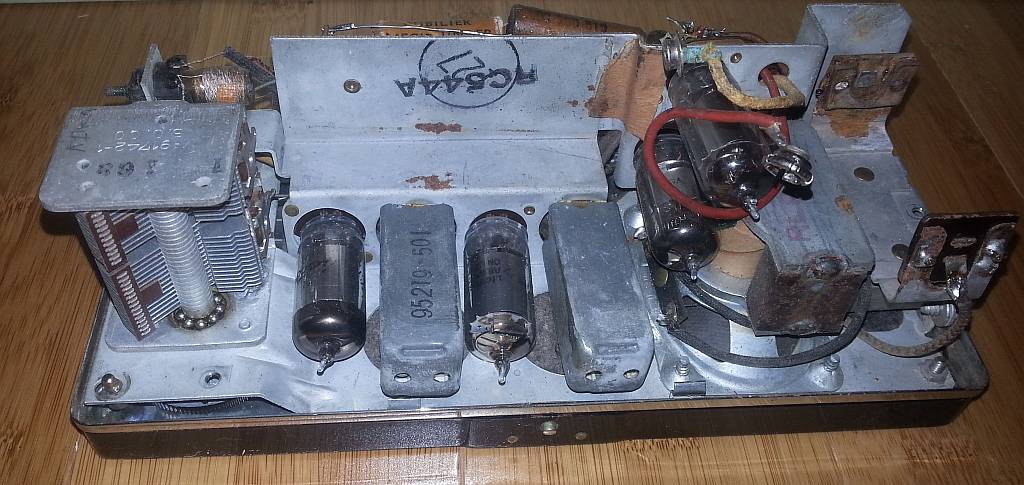

И более подробно шасси со вех сторон

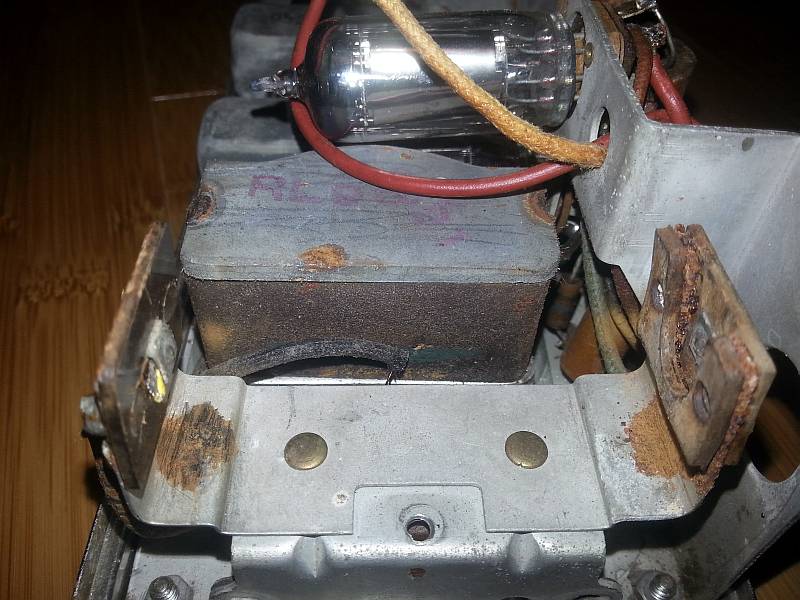

Да, компоненты пока ещё далеко не миниатюрные. Обратим внимание на динамик и его магнит. Магнит по размерам почти с сам динамик. Присмотревшись внимательнее видим, что магнит приварен прямо к скобе. Это 100% говорит о том, что ещё не успели создать спецсплавы и для магнитов, и использовали простую сталь. И верно, в это время именно по этой причине динамики имели магнитную систему с электромагнитами для обеспечения требуемого магнитного поля. Но в батарейном приёмнике питать электромагнит нечем, вот и пришлось магнитную железяку делать таких размеров.

Первый и последний

А теперь сравним конструкции первого и одного из последних лаповых карманников. Интересно как изменились компоненты за 15 лет.
