Маленький красавчик.

RCA B-411


Радиоприёмник RCA B-411

Приведен в порядок недавно приобретённый самый маленьких из выпускавшихся ещё на американском континенте переносных радиоприёмников на лампах. Дальше пальму лидерства в электронике, и соответственно новые шаги по её миниатюризации, сначала робко, а потом навсегда перехватила Азия в желтоватом лице Японии. И это лидерство в бытовой радиоэлектроники уже так и не вернулось бледнолицым родителям радио. Хотя в будущем японское лидерство в этой области и было утеряно, но не за счёт возврата на запад или в америку, а перешло всё к тем не бледным сначала корейским, затем китайским лицах. Да и тигрята помельче из Гонконга , Тайваня, Сингапура и прочих, но тех же краёв тоже зорко не дают уплыть назад на запад ни одному из ломтиков этого пирога.

Теперь о самом приёмнике. Он не просто маленький, а не даёт поверить что настолько маленький приёмник может быть не транзисторным. Притом он невероятно изящен, пропорционален и красив. Не влюбиться в него с первого взгляда просто невозможно. Несмотря на то, что предыдущее моё приобретение, уже японский приёмник Kent, существенно меньше, но тем не менее он проигрывает во внешности RCA вчистую. Всё таки сказалось видимо то, что это пока был только старт у японцев. Но ничего, они всё равно отыгрались в дальнейшем.

Размеры приёмника 190х140х50мм



Его внешний вид


Достался он мне в идеальном состоянии. После продувки от пыли, вылизывания неизбежных наслоений прошедшего полувека пришлоть заменить только лампу в УПЧ - 1U4. И - заработал. Попытка настроить его по ГСС и прочим приборам не увенчалась успехом. Ничего не потребовалось, все настройки были идеально на месте. Даже регулятор громкости (безбожно трещавший в Kent) работал тихо и плавно и чистки смазки, как зачастую после столь долгих лет жизни, не потребовал. Осталось надраить корпус полиролями, и прочими средствами защиты и блеска, собрать всё на место и слушать. Что и было сегодня сделано. Вот он блестит более чем полувековыми но практически как новыми, бликами своего изящного вида.



И его вид изнутри



Несмотря на миниатюрность, монтаж не выглядет ещё набитым и утоптаным как в японском малышонке. Вполне доступен и удобен для работы с ним.

Даже более крупные его собратья в моей коллекции напичканы и сконструированы более неудобно.

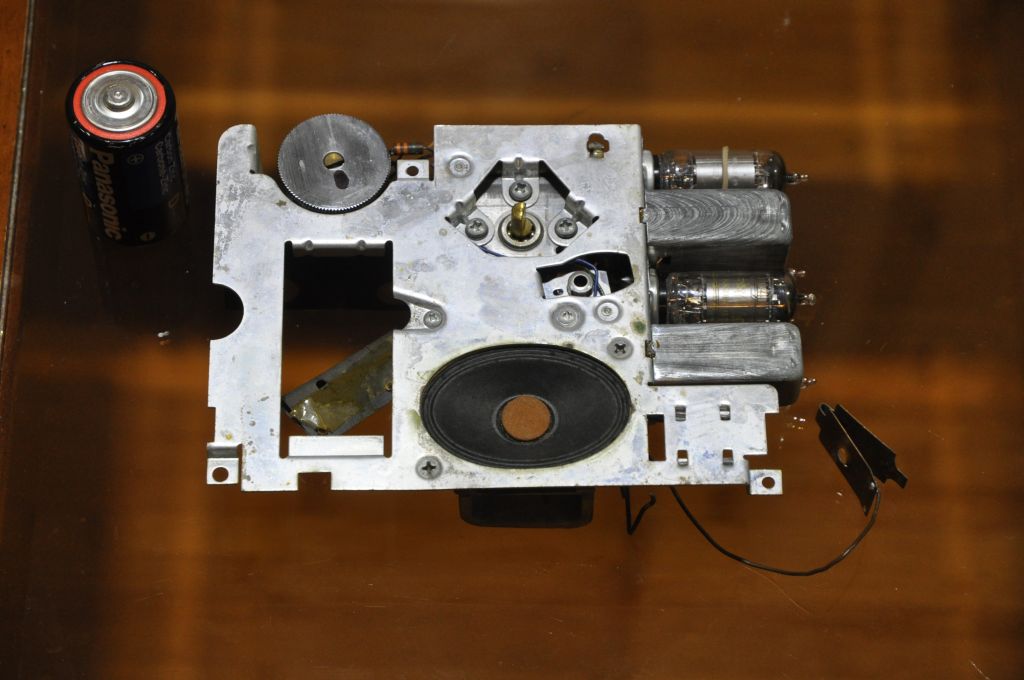

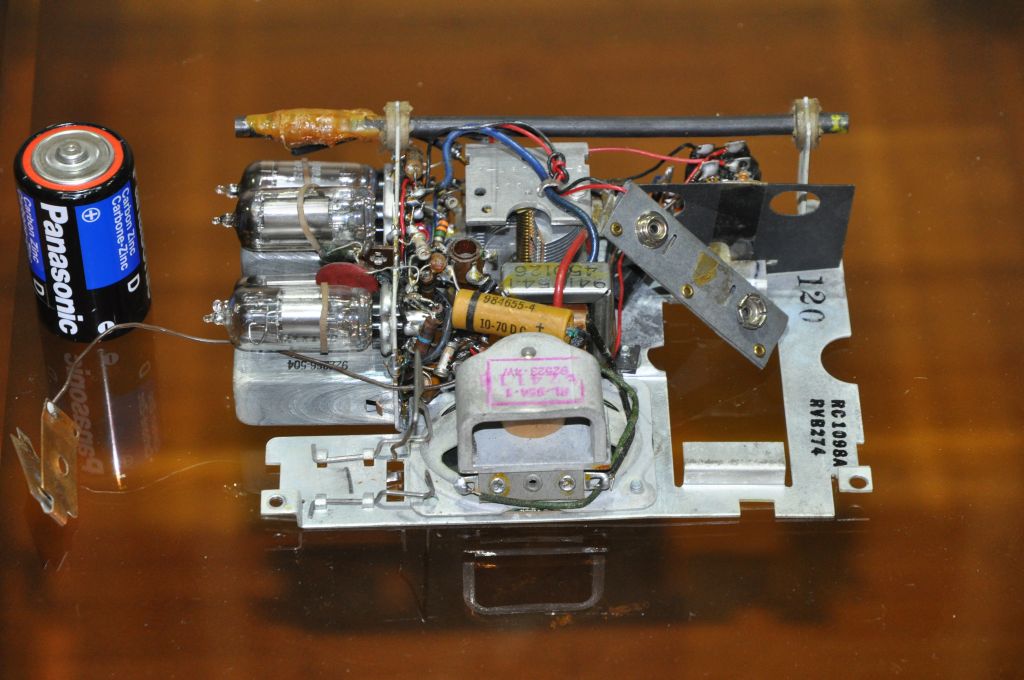

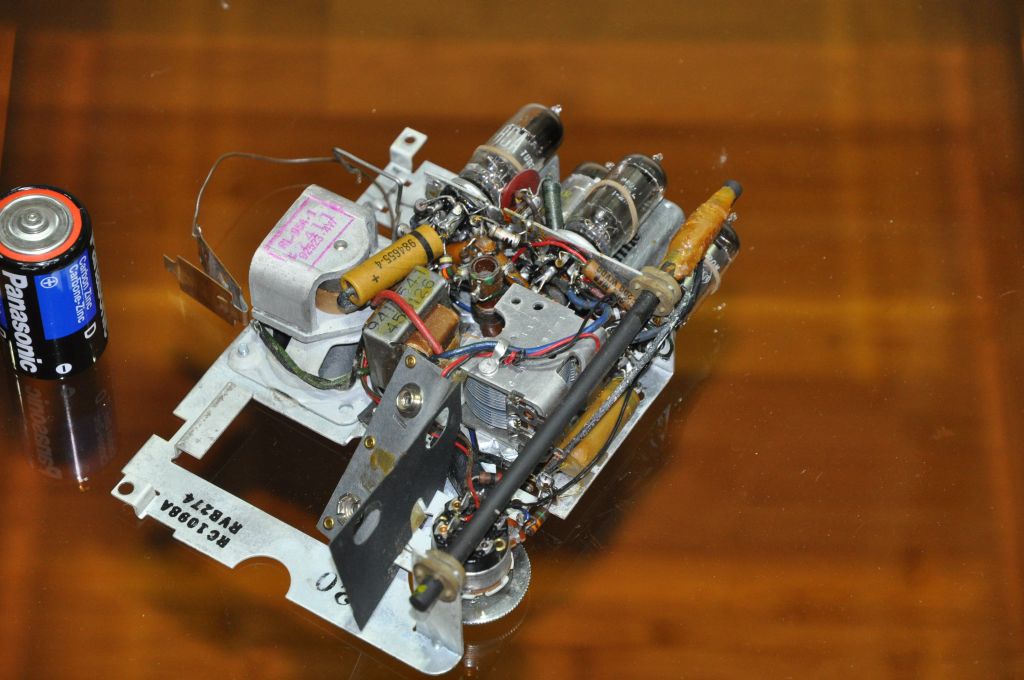

Его шасси со всех сторон.


Удивил динамик, во-первых эллиптичеаский, что всё таки редкость для этого времени, во-вторых очень маленький, всего 75х50мм.

Но тем не менее звучит вполне неплохо для своих размеров.

Громкость для выходной мощности в 75 мватт вполне достаточная, что легко объясняется при взгляде на магнитную систему динамика по размерам не намного меньше его самого

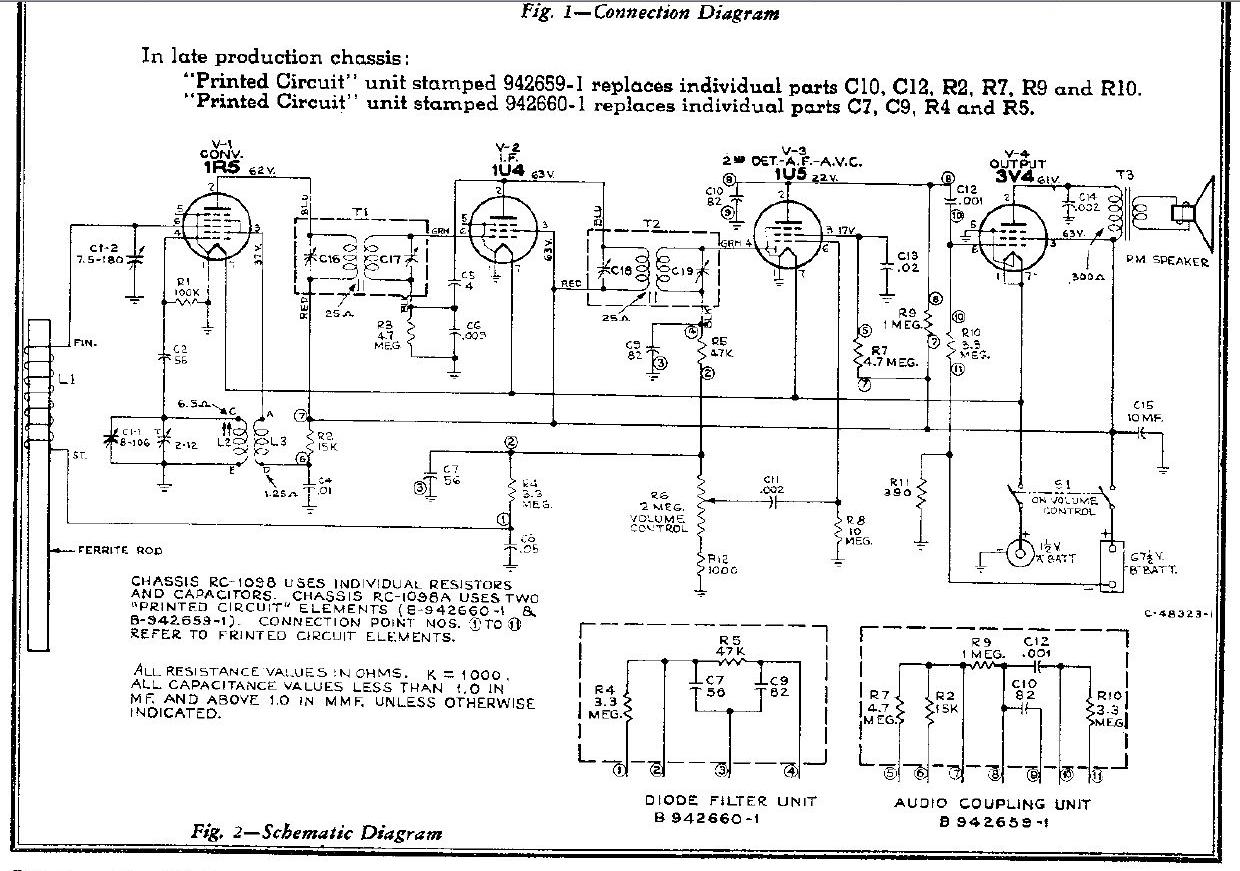

Его схема

"


Схема приёмника вполне типовая. Набор ламп тоже стандартный для батарейных однодиапазонных приёмников:

1R5 - смеситель (аналог 1А2П)

1U4 - УПЧ (аналог 1К2П/1К1П)

1U5 - Детектор/предварительный УНЧ (аналога нет)

3V4 - оконечный УНЧ (аналога нет)

ПЧ - 455кгц

Диапазон один - СВ 540 - 1600кгц



Видео работы радио




И его описание у Эрба:

https://www.radiomuseum.org/r/rca_b411_b_411_ch_rc1098_rc_1.html
