Уже маленький, но ещё "Пикник Бокс".
Радиоприёмник RCA Victor 54B2
Сделан в Канаде, Виннипег, 1946г.
Дальнейшее, уже послевоенное, продвижение пальчиковых ламп в переносных, и даже почти карманных приёмников. Конструкция и дизайн их ещё не устоялась и не отошли от привычного довоенного типа "Пикник Бокс", но размеры начали сущствнно умньшаться. Правда радикальному скачку всё ещё мешает отсутствие ферритов для магнитных антенн, эффективных магнитных сплавов для динамиков, компактных анодных батарей и общей технологической культуры для миниатюризации механических и электрических компонентов.
Размеры приёмника 165х81х107 мм
Высота - ширина уже более чем карманных размеров, но вот толщина ещё пока чрезмерная. Из-за отсутствия малогабаритной анодной батареи. Которые появяться лет через 5-7.

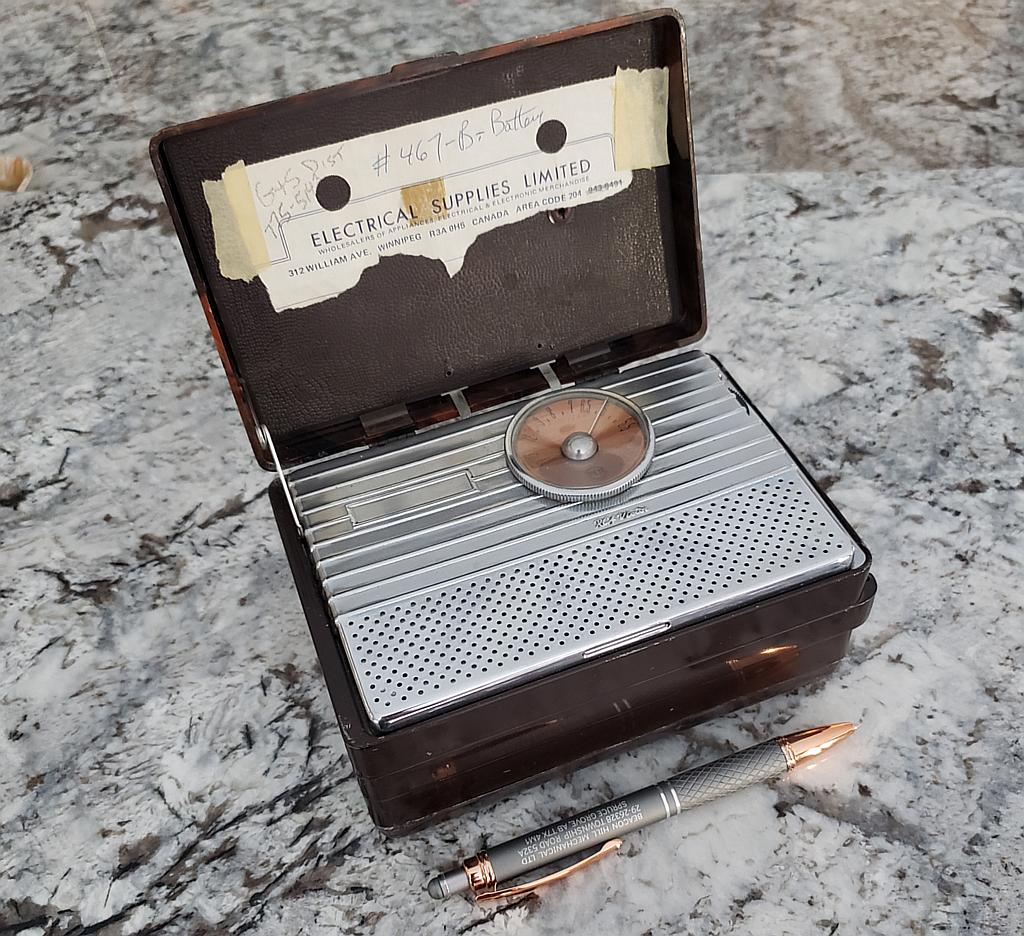

Его внешний вид

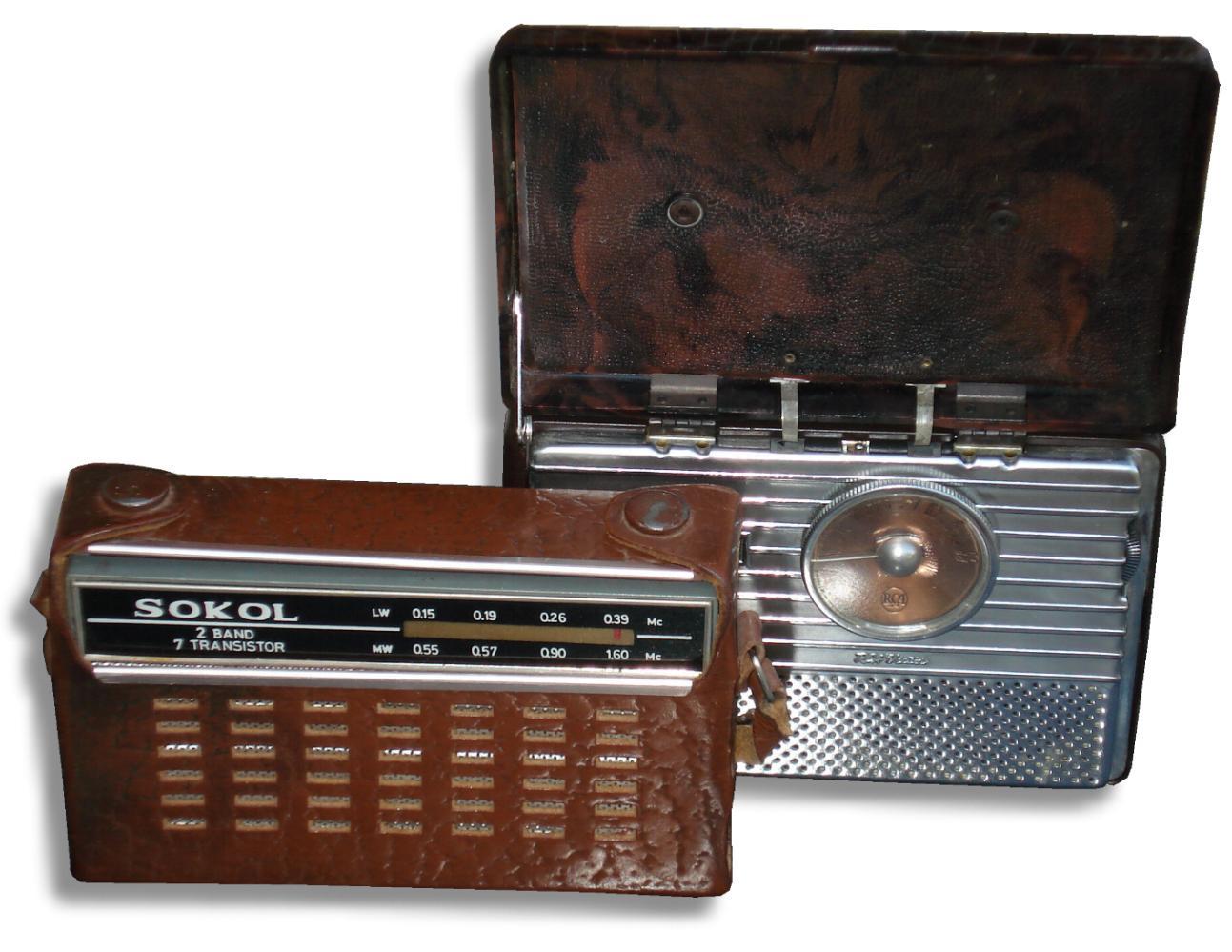

Как видно габариты сопоставимы с карманным "Соколом", но толщина раза в 2 больше.

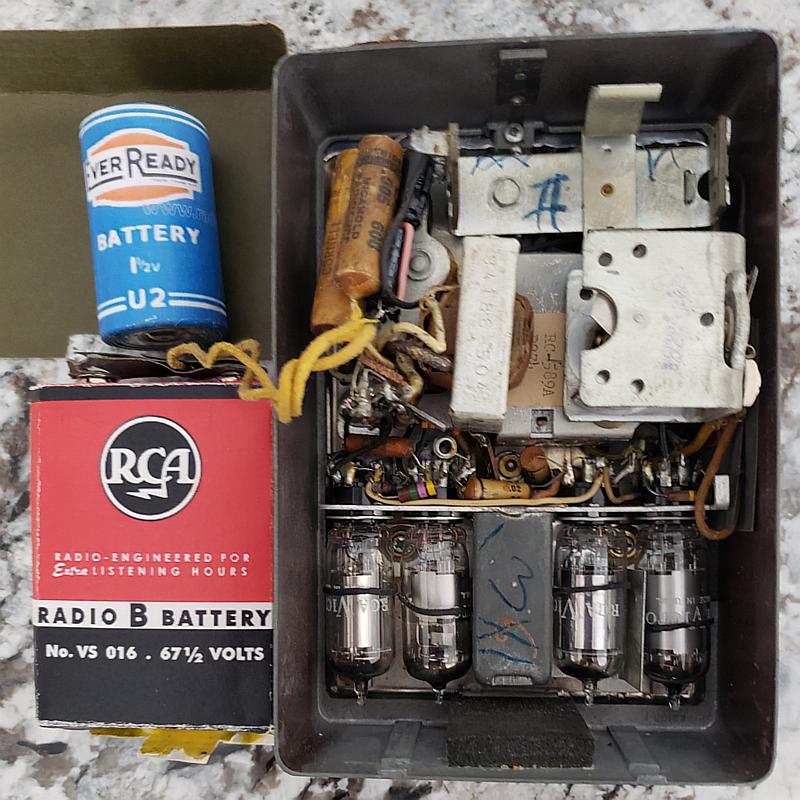

И его вид изнутри
Конструкция типична для "Пикник Бокс", в откидной крышке размещена рамочная антенна, приёмник включается при открывании крышки.
Монтаж весьма плотный из-за не маленьких деталей. Конденсаторы и резисторы такие же как и в стационарной технике. Остальные детали - КПЕ, ФПЧ, НЧ трансформатор тоже не шедевры миниатюризации.
КПЕ
Триммеры встроенные в КПЕ
Особенность КПЕ применяемых в американских аппаратах видна на этих фото. Гетеродинная секция КПЕ имеет другую форму пласти, меньше по размерам и содержит меньшее число пластин. Это позволяет обеспечивать сопряжение входного и гетеродинного контуров без каких-либо схемотехнических усилмй. Существенно упрощая схему и настройку аппарата. Также видны триммеры являющиеся частью кострукции КПЕ
А это его инструкция.

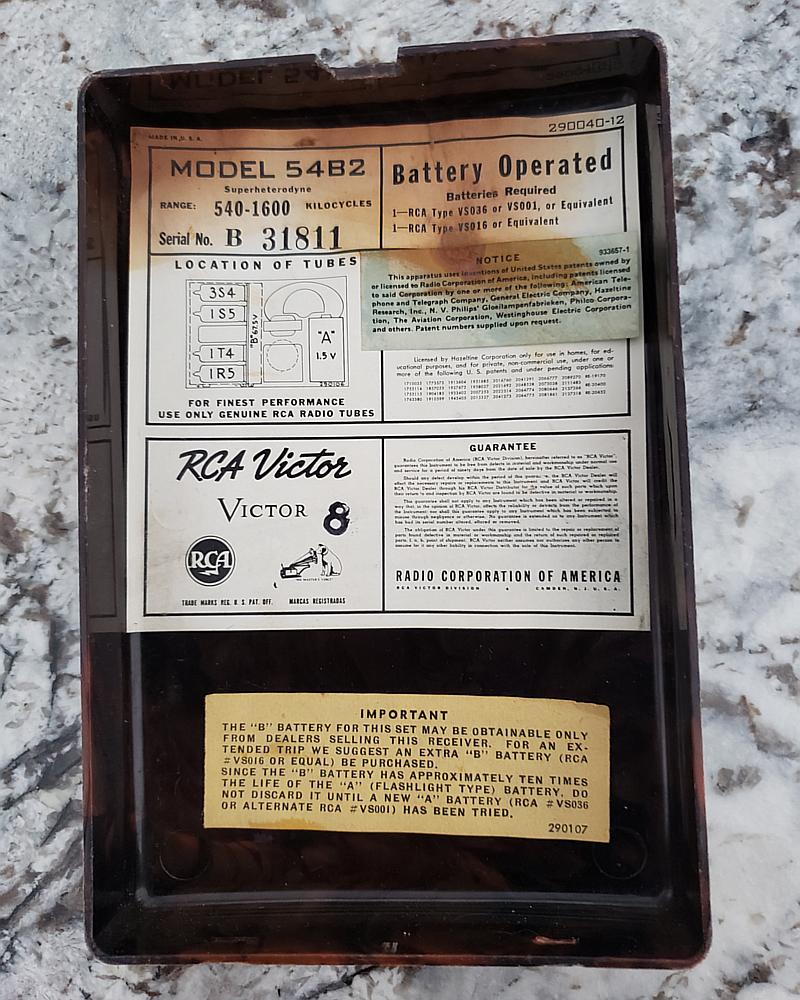

И краткое руководство на задней крышке.
Его схема
Схема приёмника вполне типовая. Набор ламп тоже стандартный для батарейных однодиапазонных приёмников:
1R5 - смеситель (аналог 1А2П)
1T4 - УПЧ (аналог 1К2П/1К1П)
1S5 - Детектор/предварительный УНЧ (аналога нет)
3S4 - оконечный УНЧ (аналога нет)
ПЧ - 455кгц
Диапазон один - СВ 540 - 1600кгц
Как всегда меня вохищает изумительная простота схемных и конструктивных решений американских радиоприёмников. В схеме всего навсего из навесных деталей - 9 конденсаторов и 9 резисторов! Ещё 6 подстроечных конденсаторав реализованы как часть конструкции КПЕ и фильтров ПЧ. Сопряжение контура гетеродина реализовано чисто конструктивно - другой формой и размером гетеродинной секции КПЕ. Это техническое решение используется во всех встреченых мной американских приёмниках. Что позволяет до минимума упростить схему контуров, исключив из схемы дополнительные конденсаторы в схеме сопряжения. Кроме того сопряжение по диапазону всегда оптимальное, а не плюс-минус лапоть по S-образной кривой.
Видео работы радио
И его описание у Эрба: RCA Victor 54B2
