Последние лампы в кармане.
Радиоприёмник Philco-F676-124
Сделан в USA, Philadelphia, 1958г.
Один из последних чисто ламповых портативных приёмников. Причём даже на простых пальчиковых лампах. Хотя уже несколько лет как в портативные приёмники пришли уже не только сверхминиатюрные лампы, но и начли появляться первые транзисторы. Возможно объяснение в том, что этот приёмник не из класса карманных, а из следующей размерной категории и не имело смысла в применении более дорогостоящих решениях.
Размеры приёмника 250х170х100 мм
Габариты не совсем карманные, но носить всё же можно. Но зато может работать и от сети если батарем кончились.
Он на E-Bay
Его я приобрёл опять случайно, точно как случилось и с предыдущим приёмником Truetone-D3500. Увидел смешную стартовую цену, оставил заявку, а он взял и купился.

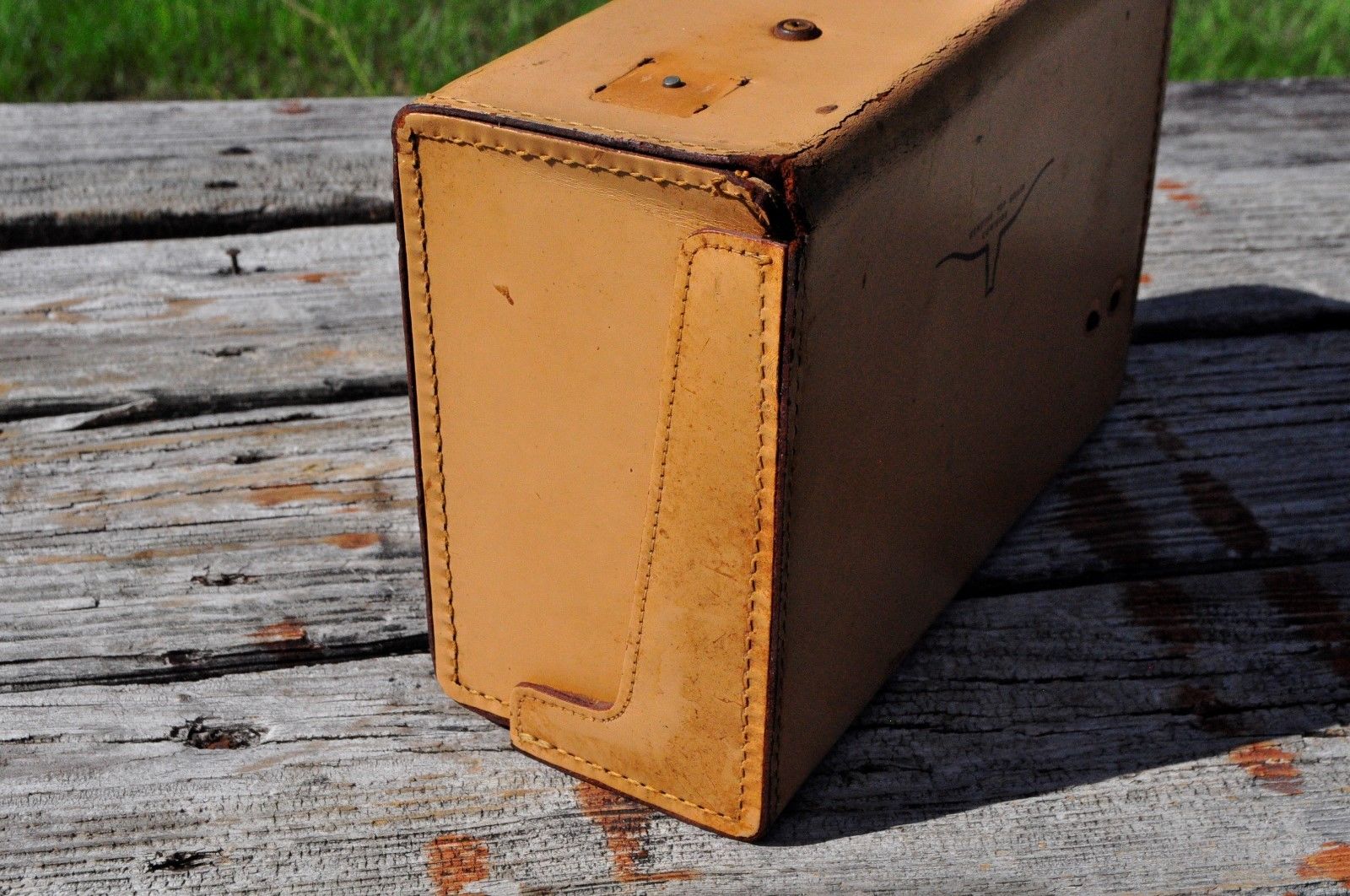

Его внешний вид
Увы, но его внешний вид и состояние соотвтствовало цене. Но ничего, и не таких оживляли. И этот будет ещё радовать музыкой и песнями после 66-ти летия.
И его вид изнутри
Конструкция этого приёмника уже уверенно перешла на печатную плату и уже обычную "микросхему" с десятком резисторов - конденсаторов. Её можно заметить на фото под динамиком
Приёмник имеет двойное питание от батарей и сети. Сеть реализована стандартно - прямое включение. Выпрямитель на селеновом столбике и пара мощных гасящих резисторов. Хорошо видны эти элементы на фото. Переключение "Сеть" - "Баттарея" осуществляется втыканим вилки шнура в "парковочный преключатель". Его видно возле селенового столбика и зелёного гасящего резистора. И на инструкции на наклейке внутри приёмника.
Первым был обнаружен мёртвым самый неприятный элемент - ТВЗ. Но по наработаной методике с небольшими матюками был найден подходящий блок питания с трансформатором на таком же железе. Была лишь перемотана вторичка для лучшего соогласования. Использовалось старое железо так как новое не влазило в обойму. И хотя толщина пакета ТВЗ была чуть меньше чем для новой обмотки, это значения не имело.
Батарейки накальная 7.5 в и анодная КПЕ
После изготовления накальной батареи на 7.5в из 5 элементов "С" и анодной из 8-ми крон батарей приёмник заработал хотя и не в лучшем виде.
Следующая проверка от сети показала, что строенный электролит 80мф-150в + 60мф-150в + 200мф-10в давно высох и приказал долго жить. Хуже было то, что он уже умирал и менялся в прошлом, но ремонтировался явно руками из американской, и похоже чёрной задницы. Так как печатный монтаж в этой области платы, был изуродован в клочья.
Процесс восстановления электролита
Электролит готов к впайке

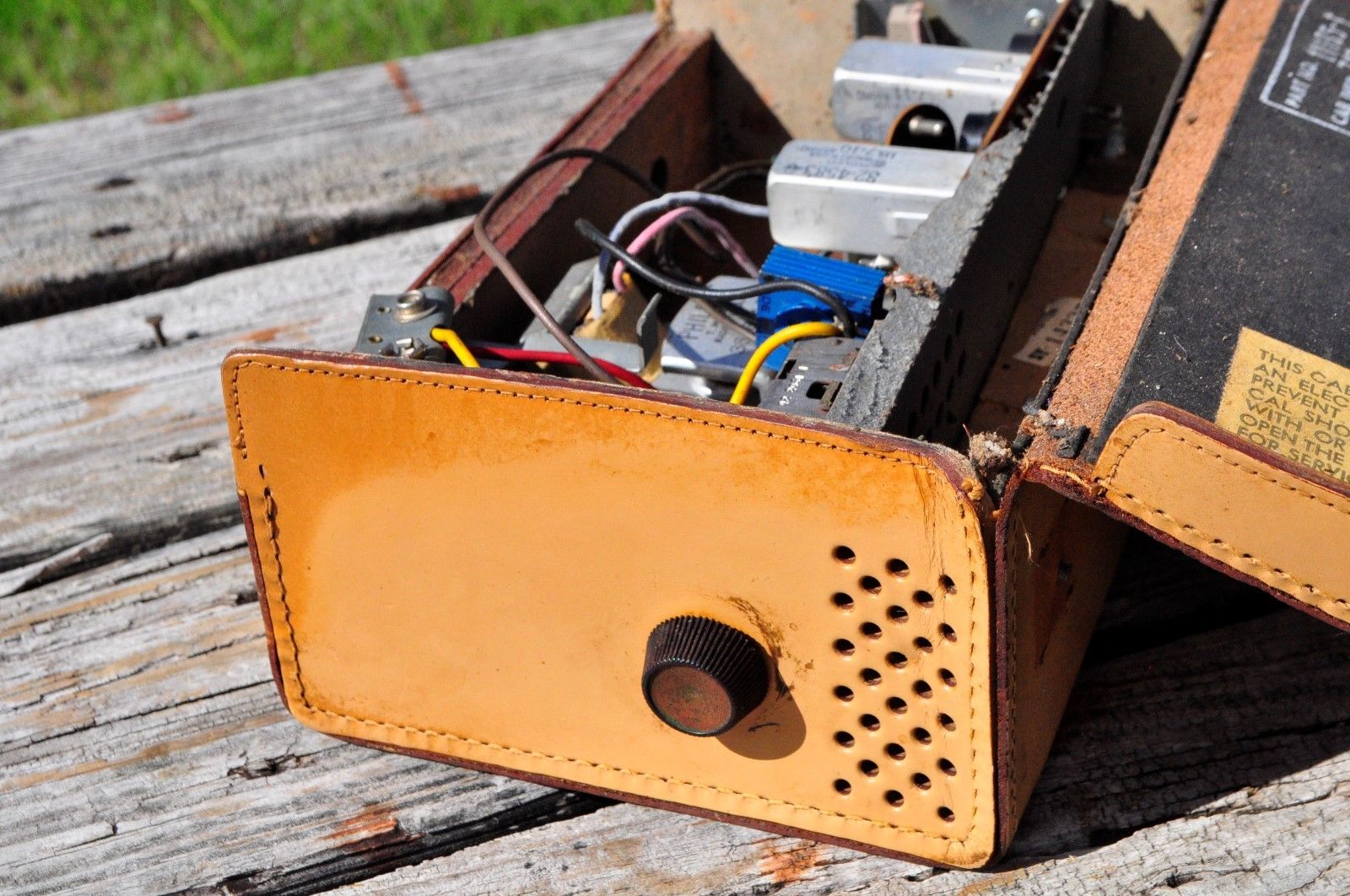

И сам приёмник в процессе ремонта
Осталось только сделать ручку, которая затерялась где-то во тьме веков.
Краткое руководство на задней крышке.
Его схема
Схема приёмника вполне типовая. Набор ламп тоже стандартный для батарейных однодиапазонных приёмников:
1R5 - смеситель (аналог 1А2П)
1U4 - УПЧ (аналог 1К2П/1К1П)
1U5 - Детектор/предварительный УНЧ (аналога нет)
3V4 - оконечный УНЧ (аналога нет)
ПЧ - 455кгц
Диапазон один - СВ 540 - 1600кгц
Видео работы радио
Учитывая особенности американского подхода к безтрансформаторному питанию для подобных аппаратов, подключение к сети всегда произвожу через разделительный трансформатор. Который хорошо виден на видео. Здесь в сети не 220в а всего лишь 120в, но всё равно даже монашки на морковку одевают по две одёжки.
И его описание у Эрба: Philco F676-124
