Philco 46-350

Деревянный аппарат.

Радиоприёмник Philco 46-350

Сделан в USA, Philadelphia, 1946г.

Запал я на этот приёмник, и захотелось его себе в коллекцию. Привлёк он неординарным дизайном и продвинутыми техническими решениями, выходящими за рамки обычной мвссовки переносных приёмников.

Первая попытка приобрести его оказалась неудачной. Приобретённый приёмник оказался в состоянии "дрова". Причём, учитывая его деревянную конструкцию, в буквальном смысле этого слова.

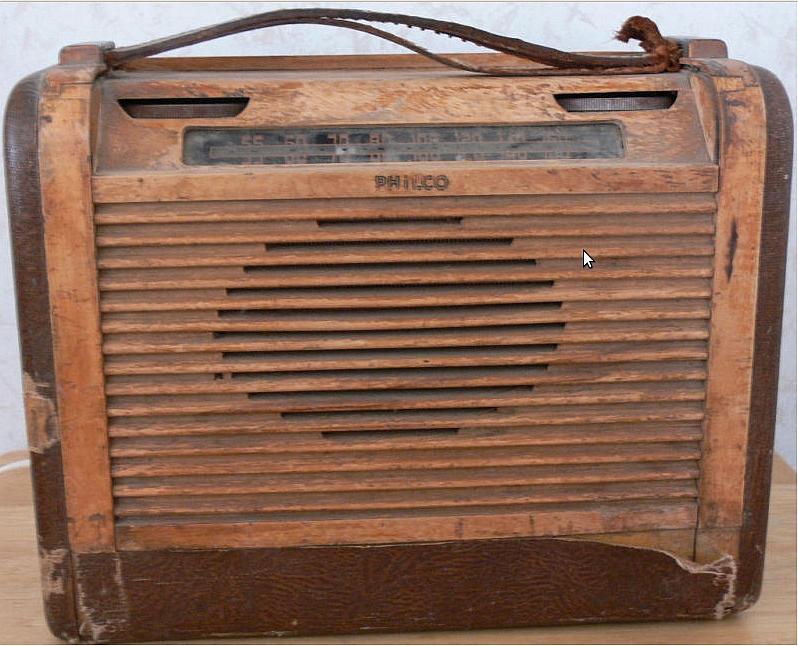

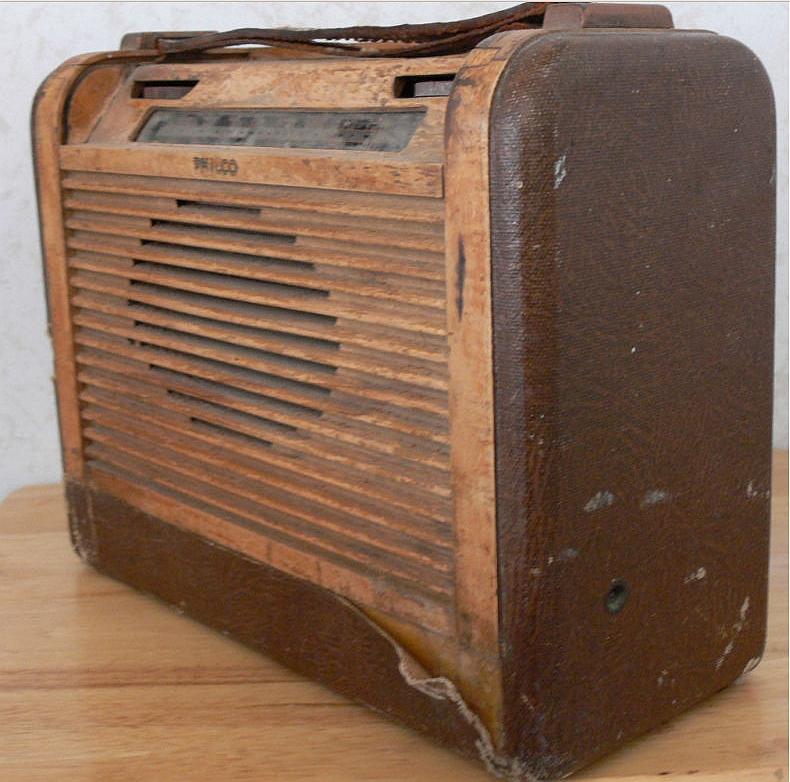

Вот такая была первая попытка

Причём в реальности его состояние ещё хуже чем видно на фото.

Долго я чесал затылок никак не решаясь приступить к попытке его восстановления, и тут мне попался ещё один, причём в состоянии почти как новый (если поставить рядом с первым).

Так что первый был отложен как источник возможного донорства, а второй пступил в реставрацию.

Внешний вид второго приобретения до начала работы.

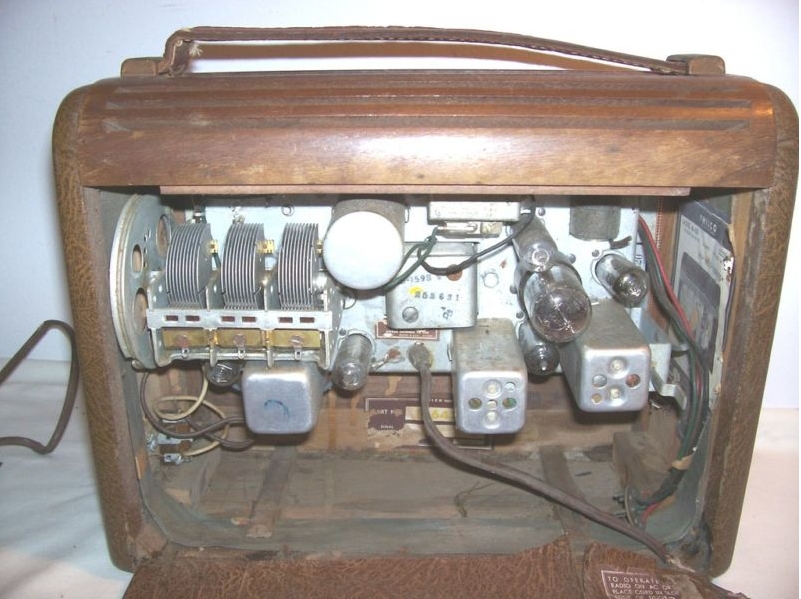

И его вид изнутри

Размеры приёмника 300х250х130мм. Так что он совсем не карманный, его можно только носить.

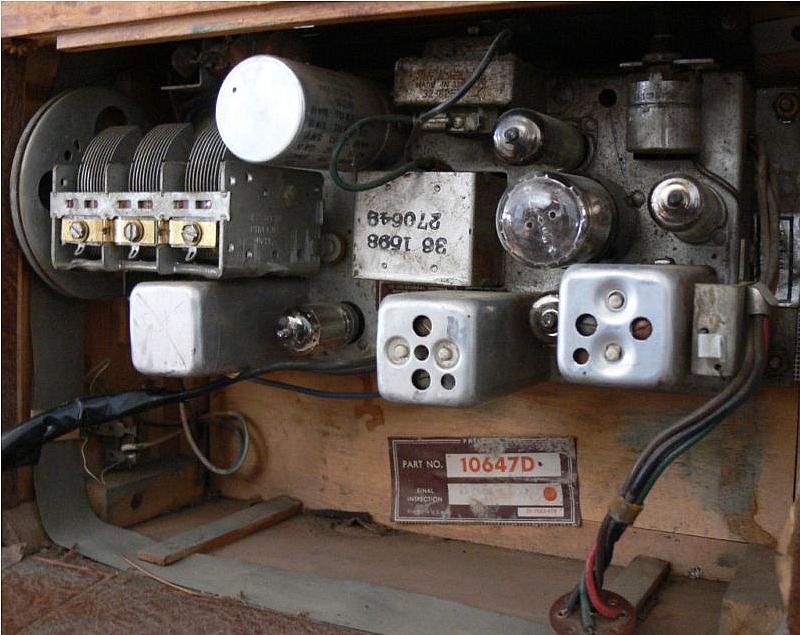

3-х секционный КПЕ

В этом приёмнике применён 3-х секционный КПЕ, так как схема его продвинутая и содержит резонансный перестраиваемый УВЧ. Что отличает этот приёмник в существенно лучшую сторону от типовых переносных однодиапазонников того времени. Но в отличие от типового решения американцев по применению КПЕ с специальной гетеродинной секцией здесь КПЕ обычный, с одинаковымио всеми тремя секциями. Это будет требовать дополнительных элементов в схеме гетеродинного контура и более тщательной настройки сопряжения. Тут также видны триммеры являющиеся частью кострукции КПЕ

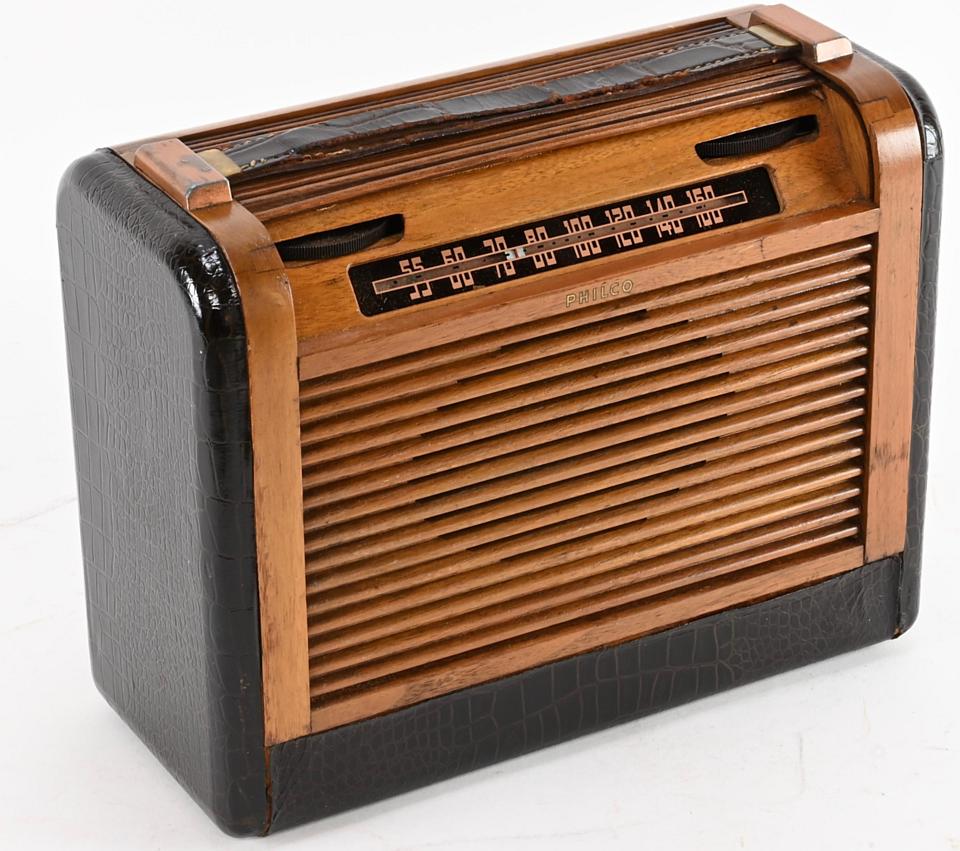

Вид приёмника после реставрации.

Корпус приведен в надлежащий вид, отлакирован, подклеен кожзаменитель. Вырезана из кожи новая ручка взамен отсутствующей. Внутренности вычищены, и отмыты. Сам приёмник практически не требовал ремонта, кроме небольшой настройки.

Вид приёмника после реставрации изнутри.

Его батарея.

Была изготовлена батарея. По самому простому варианту. Взята картонная коробка нужного размера и в ней собрана анодня батарея 90 вольт из 10-ти батареек "Крона", и накальная 9 вольт из 6-ти элементов "D".

Интересное решение по перключению "Батарея-Сеть". На задней стенке над вырезом для сетевого шнура есть подпружиненая задвижка, которая в нормальном состоянии закрывает этот вырез и при закрывании задней стенки нажимает на переключатель "Батарея-Сеть". При вытягивании шнура питания через вырез задней стенки она сдвигается и при закрытии задней стенки она перестаёт нажимать на переключатель.

Процесс работы с приёмником.

Его схема

Схема этого приёмника достаточно оригинальная. Она содержит перестраиваемый УВЧ и как следствие 3-х секционный КПЕ. В УВЧ есть фильтр-пробка ПЧ для уменьшения помех.

Магнитная антенна рамочная. Не придумали ещё ферриты к этому времени. Она хорошо видна на 4-м и 7-м фото.

Выходной УНЧ выполнен на октальном пентоде обеспечивающего мощность по НЧ до 400 мватт. Что существенно больше чем у пальчиковых выходных батареечных пентодов, применяемых обычно в портативных приёмниках, которые выдают максимум до 250 мватт.

Всё это в комплекте с деревянным корпусом обеспечивает отличные параметры как ВЧ тракта так и звучание этого оригинального радио.

Сетевое питание сделано по обычной безтрансформаторной схеме с гасящими резисторами. Но выпрямитель уже не селеновый, как обычно, а на кенототроне. Видимо это связано с повышенным током потребления, как по анодному, так и особенно по накалу.

Набор ламп этого приёмника:

1T4 - УВЧ (аналог 1К2П/1К1П)

1R5 - смеситель (аналог 1А2П)

1T4 - УПЧ (аналог 1К2П/1К1П)

1U5 - Детектор/предварительный УНЧ (аналога нет)

3Q5GT - оконечный УНЧ (аналога нет)

117Z3 - кенотрон с накалом 117 вольт, (аналога нет)

ПЧ - 455кгц

Диапазон один - СВ 540 - 1600кгц

Интересные документы найдены внутри приёмника.
