Последние из могикан.

JM-83K

Вот и пришли они, транзисторы в бытовое радио. Сначала робко, только выходной УНЧ рискнули сотворить на них. А затем не прошло и пары лет как лампы исчезли навсегда. Сначала из портативного радио, затем и из комнатного. Последними держались телевизоры. Даже в новом тысячелетии по крайней мере один вакуумный прибор держал позиции - кинескоп. Но сегодня всё, нет и их. Даже в мощных профи передатчиках лампы или уже ушли, или вытесняясь новыми ПП приборами испаряются как роса на солнце. В бытовой технике остались нетронутыми, и похоже ещё надолго, из вакуумных ламп только магнетроны в микроволновках.

Но вернёмся к теме.

Завершением истории портативного лапового радио стали гибридные схемы с первыми транзисторами в УНЧ. Моделей таких аппаратов успели создать всего ничего, у Эрба я насчитал всего 8 моделей, выпускавшихся с 1955 года. Да собственно со сверхминиатюрными лампами, даже в комбинации с пальчиковыми их там всего меньше 50-ти моделей, и выпускались они они с 1953г по 1958г.

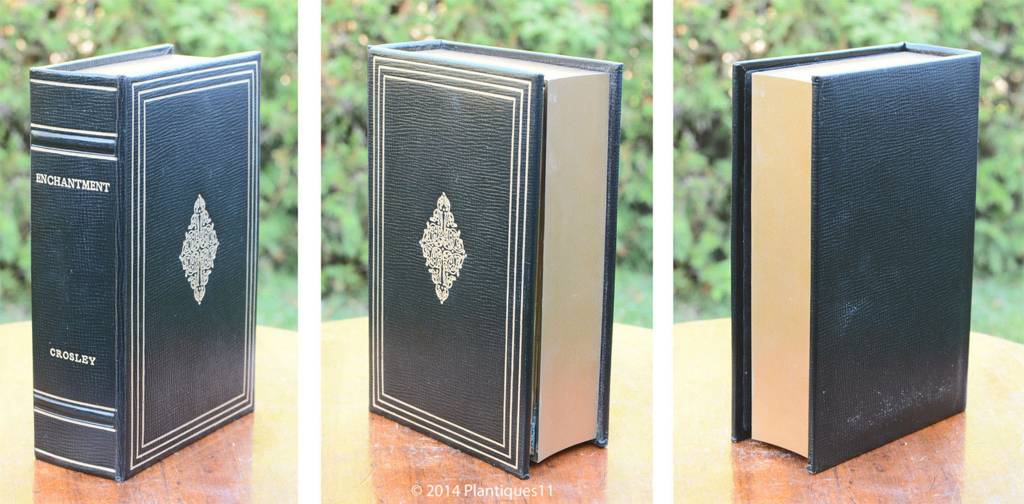

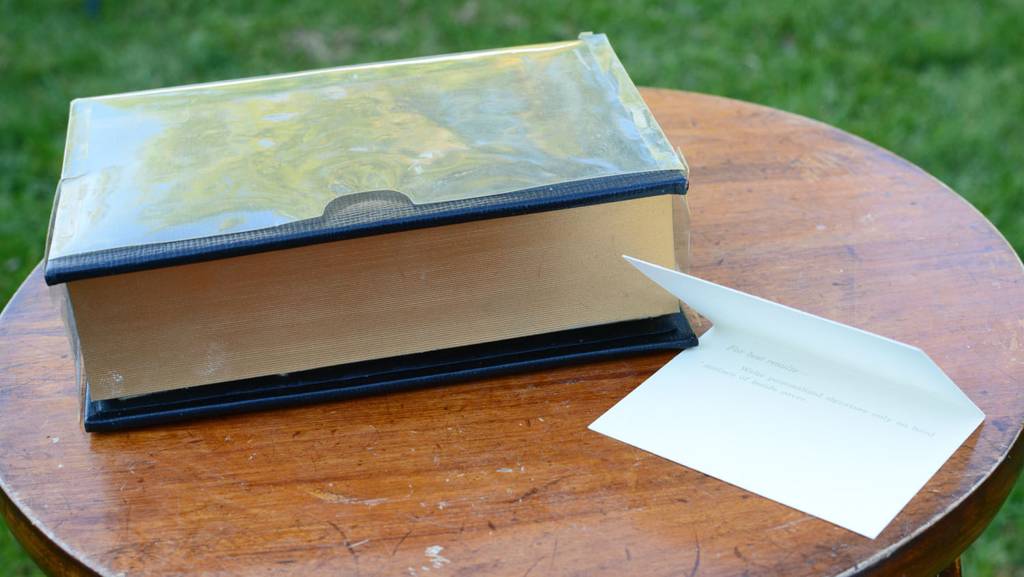

Итак один из первых гибридных радиоприёмников где появились первые транзисторы. Приёмник известной фирмы "Crosley" которую я думаю представлять не надо. Модель JM-83K. Хотя это малогабаритный приёмник, но не класса портативных или переносных. Это подарочный сувенир выполненный в виде книги.

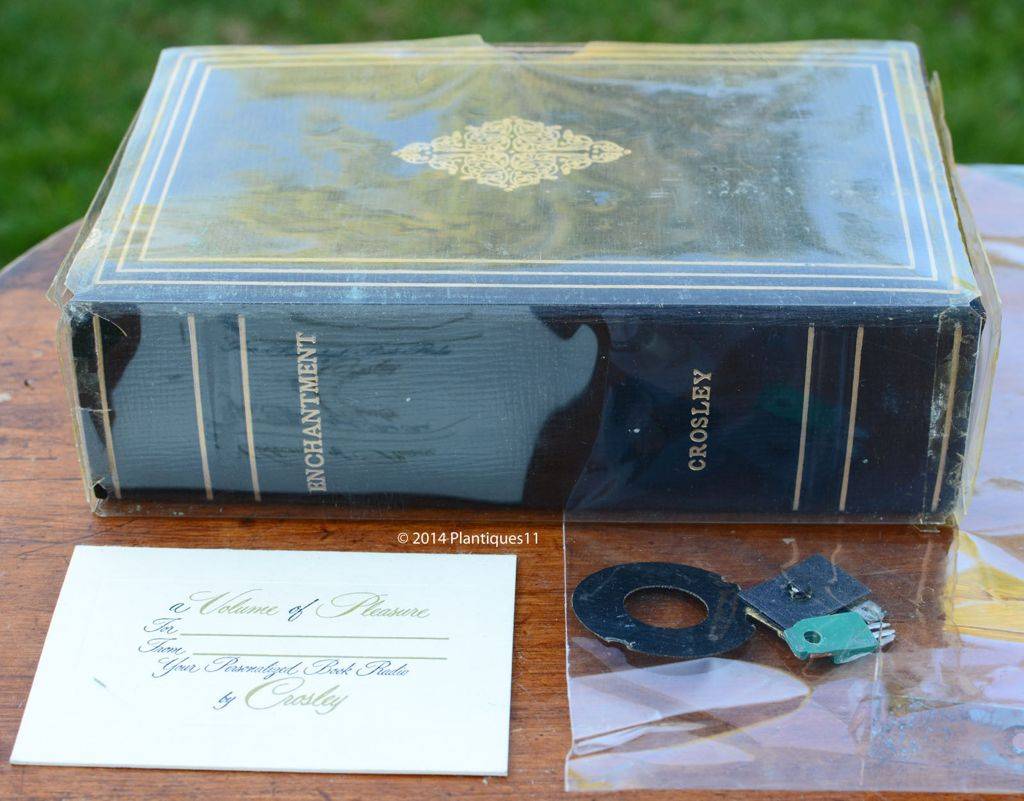

Настолько явно его подарочное предназначение, что он даже комплектовался открыткой для поздравления, которая тоже у меня присутствует.

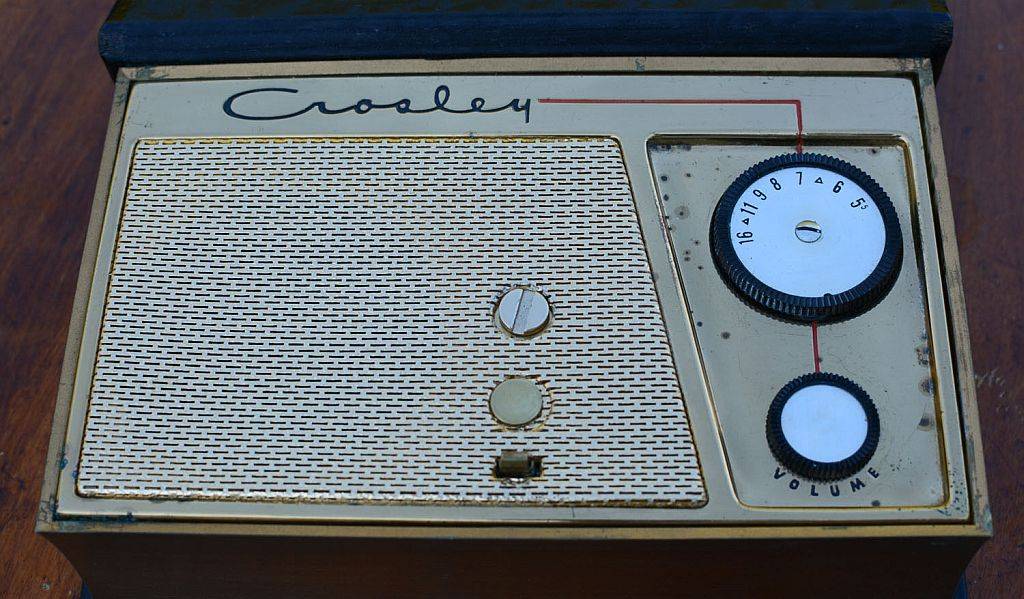

Приёмник я представляю ещё в нетронутом виде как он ко мне поступил. Состояние как можно видеть на твёрдую 4+. Лишь немного окисленных пятнышек по-видимому от подтёкших батарей на лице. Но надеюсь их зашлифовать. Проверку тоже пока не делал, так что как работает не могу пока сказать. Включается он при открытии книги.

В настоящее время приёмник полностью отремонтирован. Понадобилось лишь восстановить утерянный держатель-клеммник батарей. Ну и сделать ему специфическую батарею 4.5 вольта для питания накала ламп и выходного каскада транзисторного УНЧ.

И приёмник заработал в лучшем виде.

Ну а теперь заглянем внутрь.

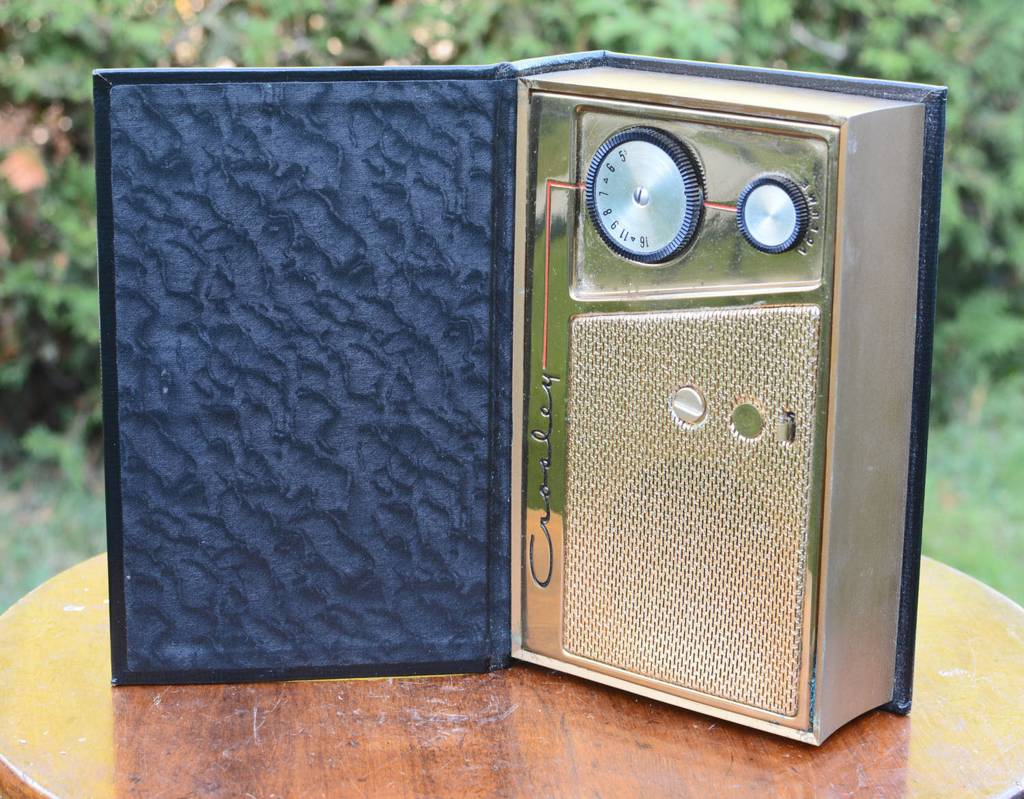

Откручиваем центральный винт видимый на его лице и вытряхиваем шасси вместе с лицевой панелью.

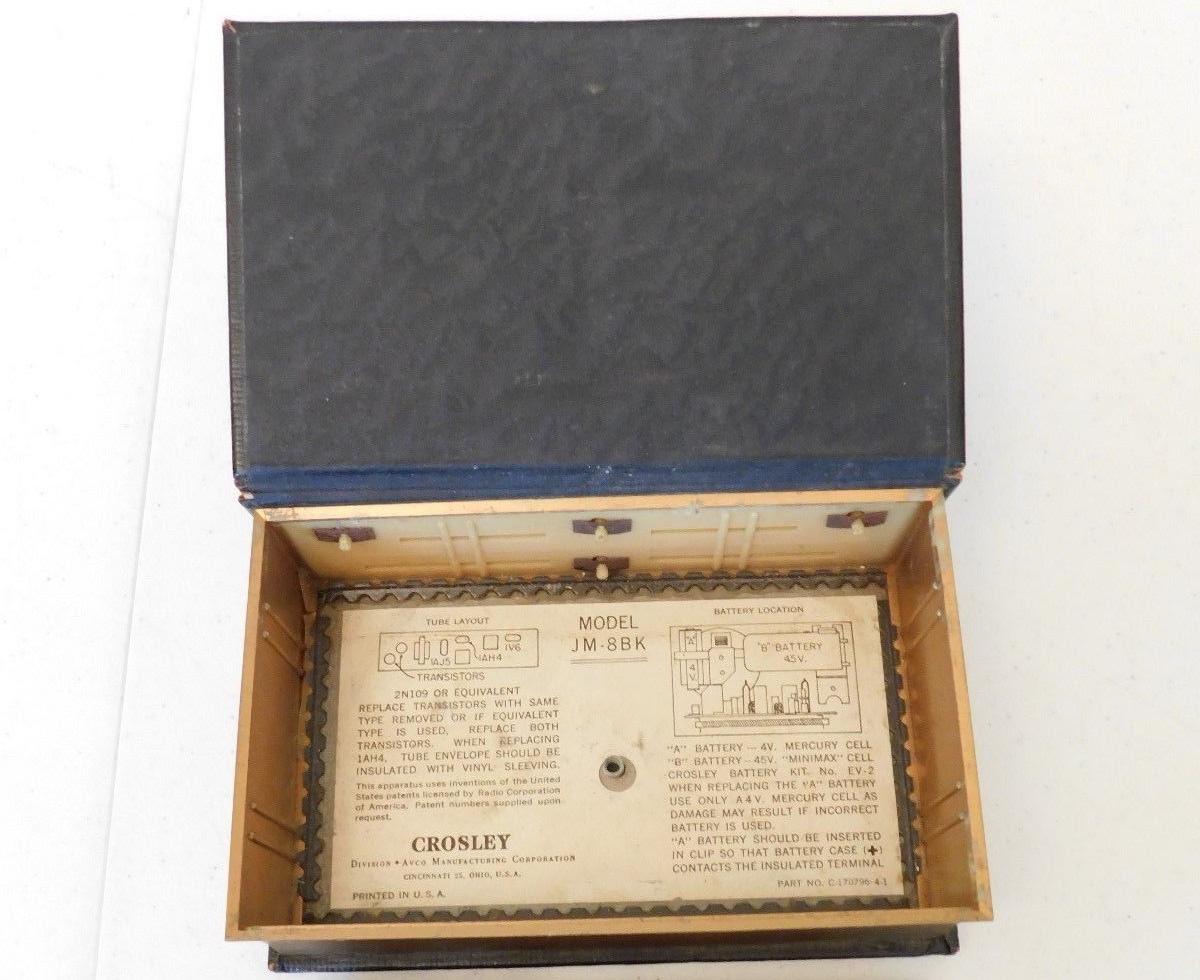

Это оставшийся корпус с лэйбой.

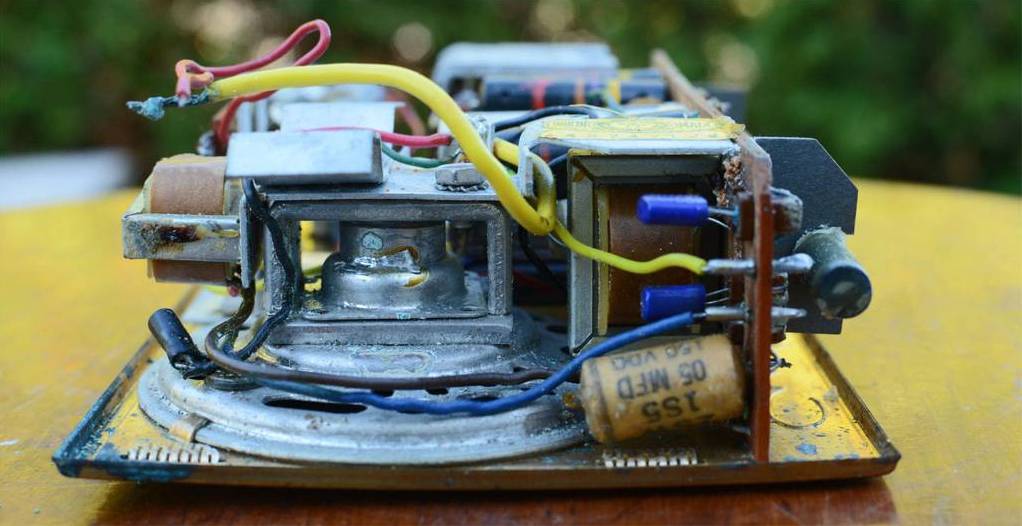

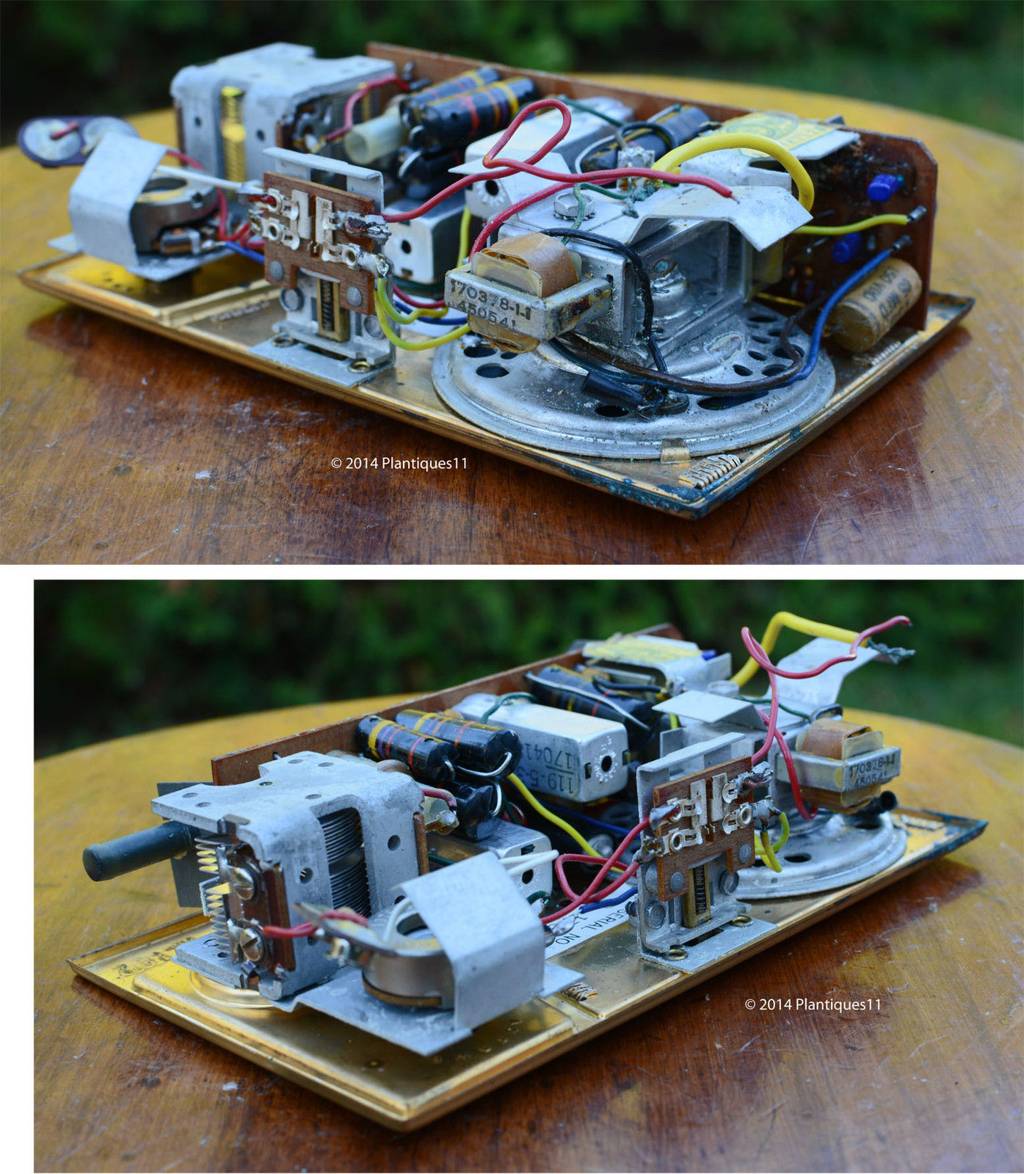

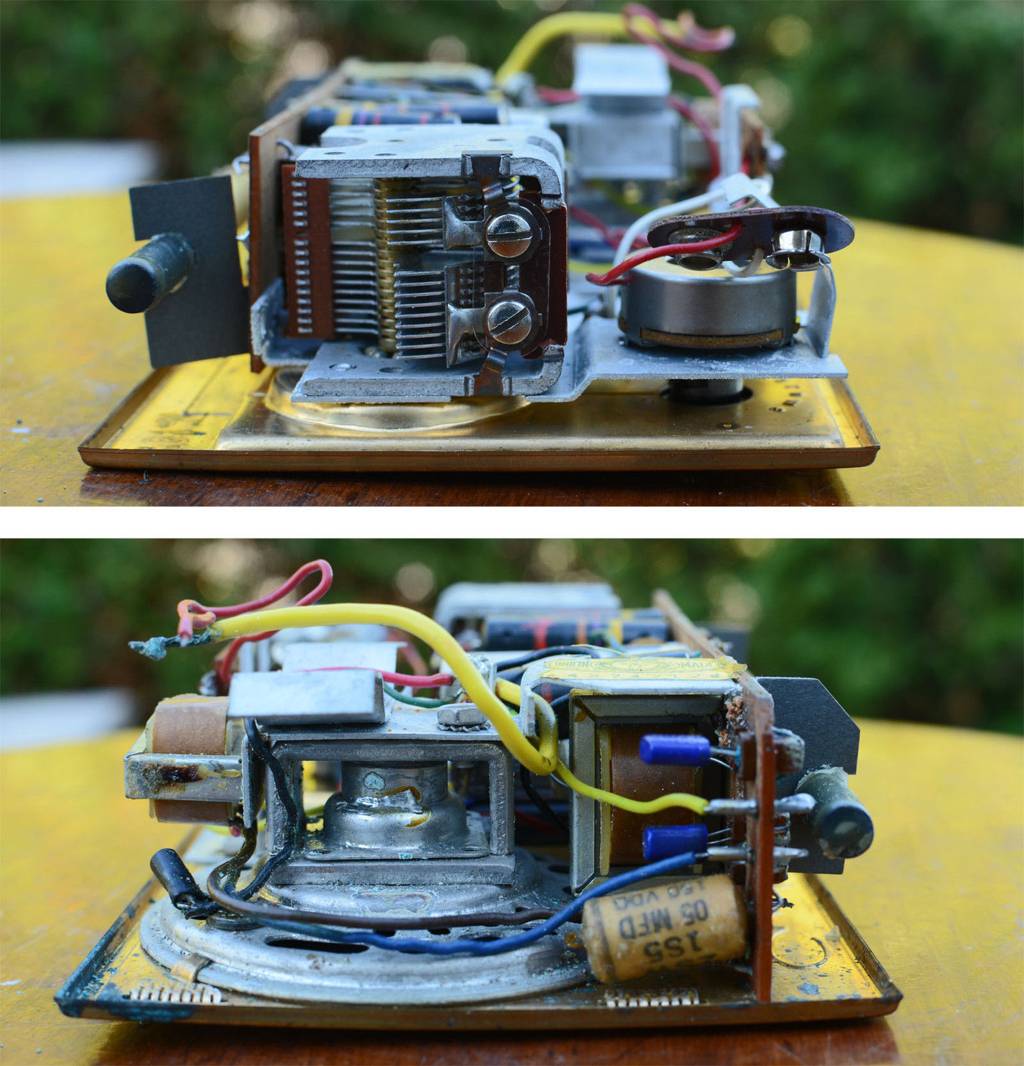

Ну и сама начинка со всех сторон.

А вот и ещё технологическая новинка убившая индивидуальность и человеческий дух в радиоаппаратах.

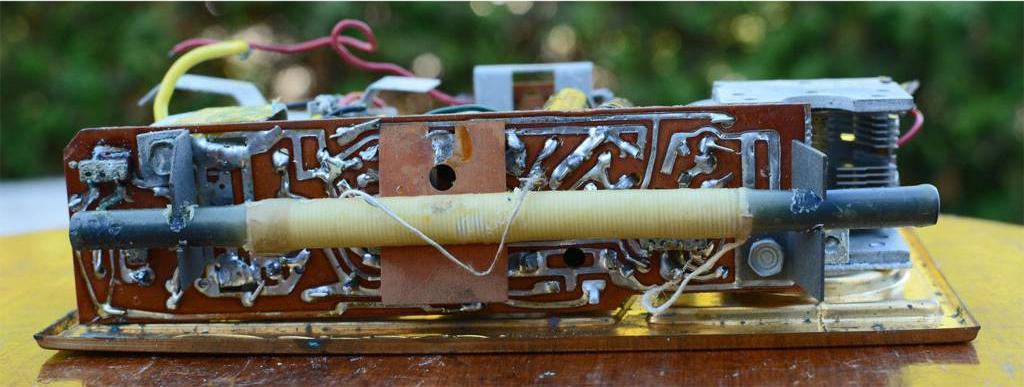

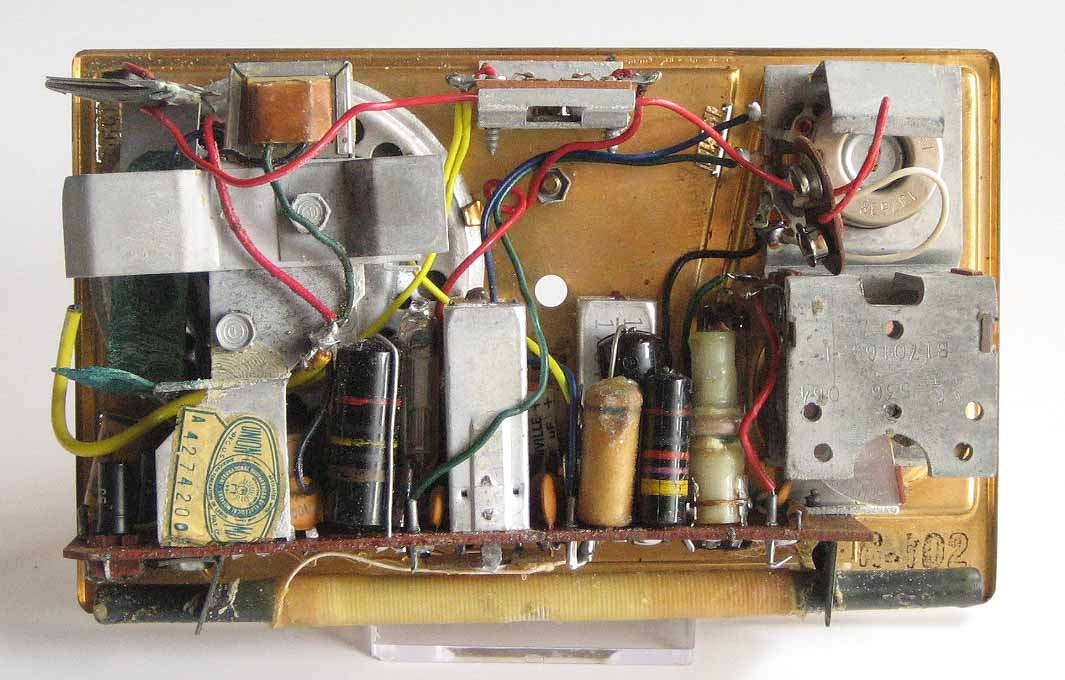

Первое применение печатного монтажа в ламповых радиоприемниках. Вся схема уже смонтирована не навесными элементами, а на ещё корявенькой, но уже полностью на печатной плате из фольгированного гетинакса.

И наконец главные герои - будущие убийцы радиоламп.

Обратил внимание на интересный момент. Схема, как можно увидеть ниже, выполнена традиционно с переходным трансформатором. Так вот, переходной трансформатор по объёму где-то раза в 2 - 2,5 больше выходного. Что вполне объяснимо, так как намотать переходник под лампу - это минимум тысяч 8-10 витков первички. Втиснуть в возможный по мощности габарит никаких шансов. А вот выходник под транзисторы - от силы 2 - 3 тысячи витков первички.

И сама схема этого безусловно интересного подарочного приёмничка - сувенира.

Найдена в справочнике по американским радиоприёмникам "Rider's Volume" Том 16

Последние из могикан

Как ни печально, но это конец для коллекции переносных ламповых батареечников. Они ушли навсегда.

Теперь остаётся теперь только двигаться вниз по шкале времени. И следующим запланировано представление ПЕРВОГО приёмника на пальчиковых лампах.

Попкорн и удобное кресло пока актуальны.
