GE-140

Из первых пальчиковых.

Сделано в Америке. 1947г.

Радиоприёмник GE-140

Один из последних представителей переносных радиоприёмников дизайна "Пикник Бох". Последующие уже в основном делались в прочно устоявшемся дизайне дошедшем и до наших дней.

Теперь о самом приёмнике. Он опять таки мне достался случайно. Наткнулся на него по смешной цене, выглядел он на фото ничего вот и поставил на него минимальную цену. А он и оказался моим.

Но чесно говоря знакомство с ним убедило меня, что процесс становления карманных приёмников приводил иногда к чудным решениям. Аппарат мягко гооворя неоднозначный как на мой технический взгляд.

Размеры приёмника 121 x 216 x 83 мм. Не слишком маленький, но весьма тяжёлый. Так как сделан полностью железным. Даже покрашен сугубо промышленной молотковой эмалью

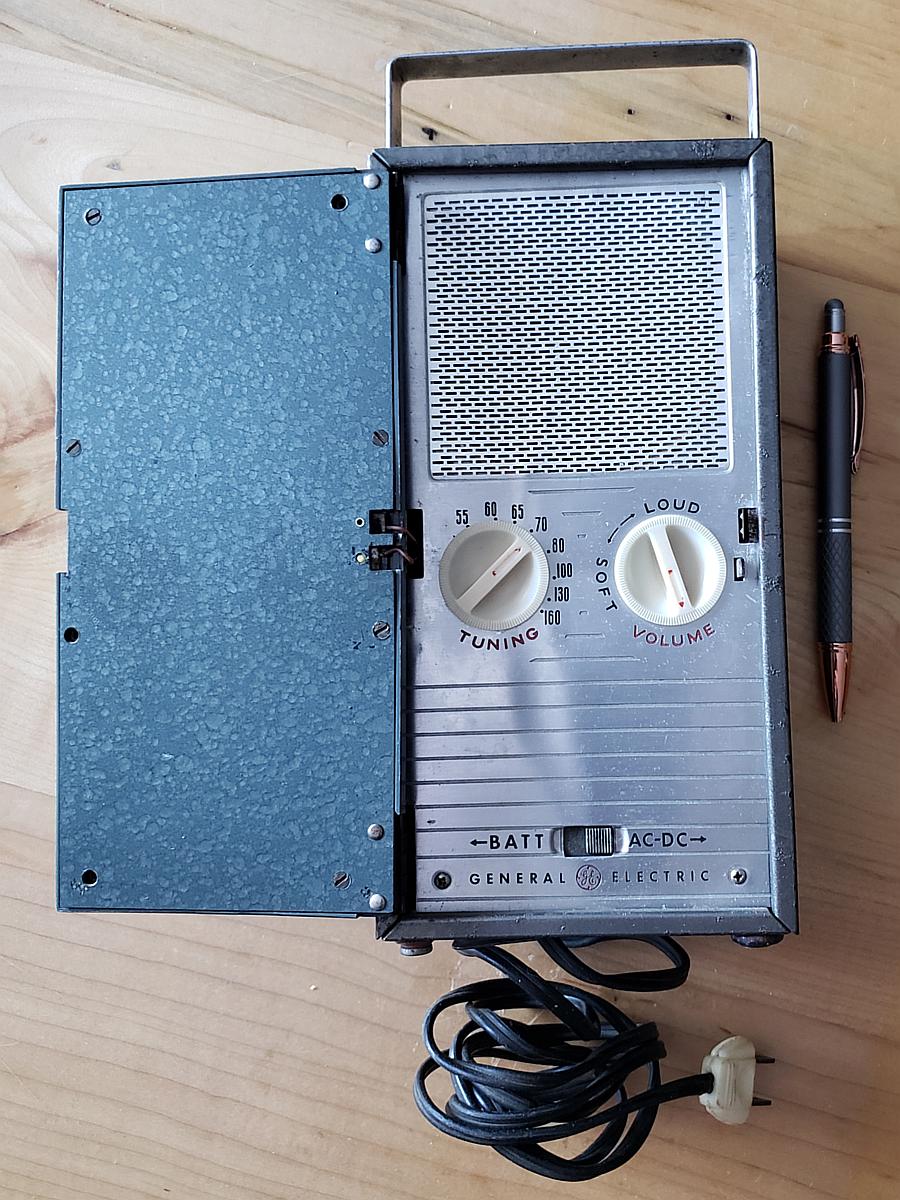

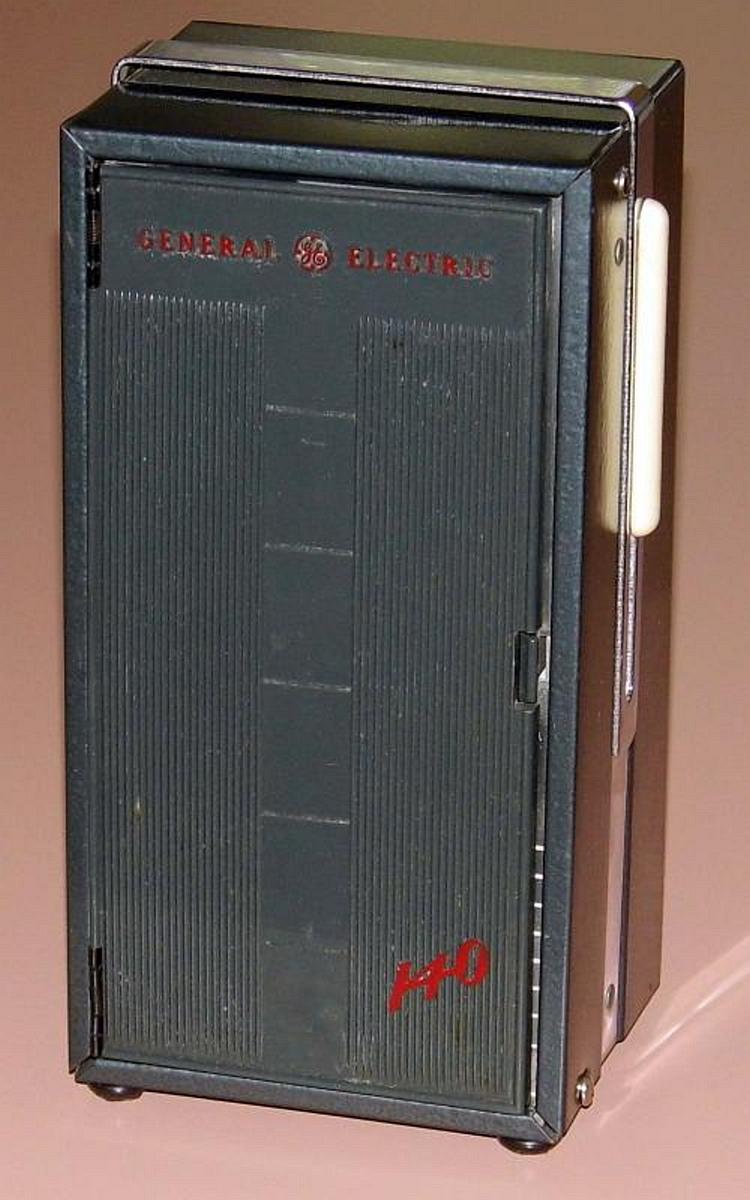

Его внешний вид

Конструкция - это просто рехнуться можно. Не всякая промжелезяка делается так же топорно. Даже для простой замены батареек требуетя его разборка с откручиванием 4-х солидных, торчащих болтов и натужным выдёргиванием шасси из корпуса.

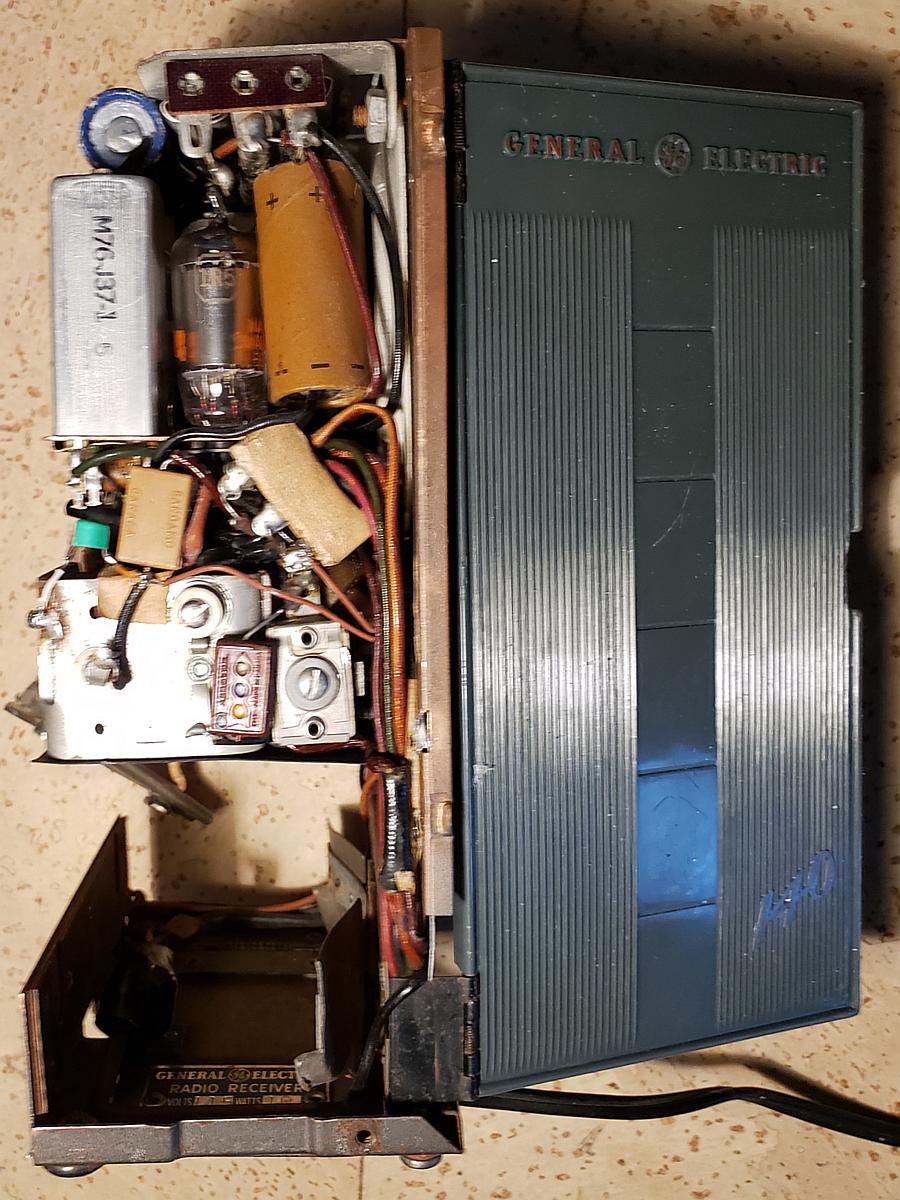

Вот так его придётся раздербанить, чтобы поменять батарейки

Начинка упакована более чем плотно. Детали никак не из серии малогабаритных, поэтому любой ремонт это ещё та головная боль. Даже просто поменять лампы ещё та задачка.

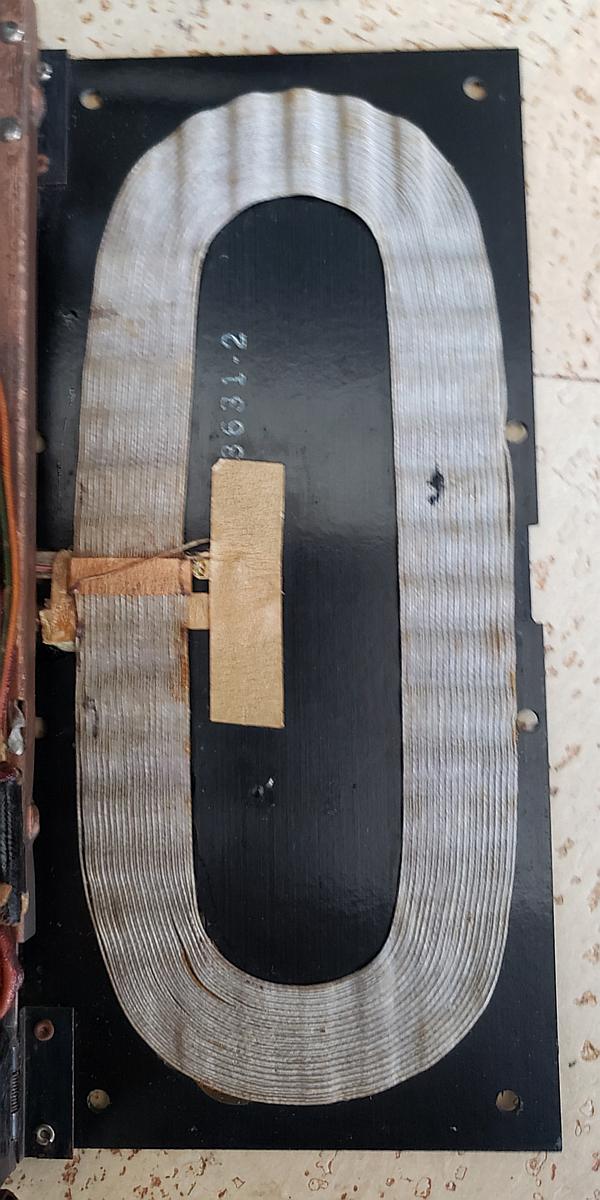

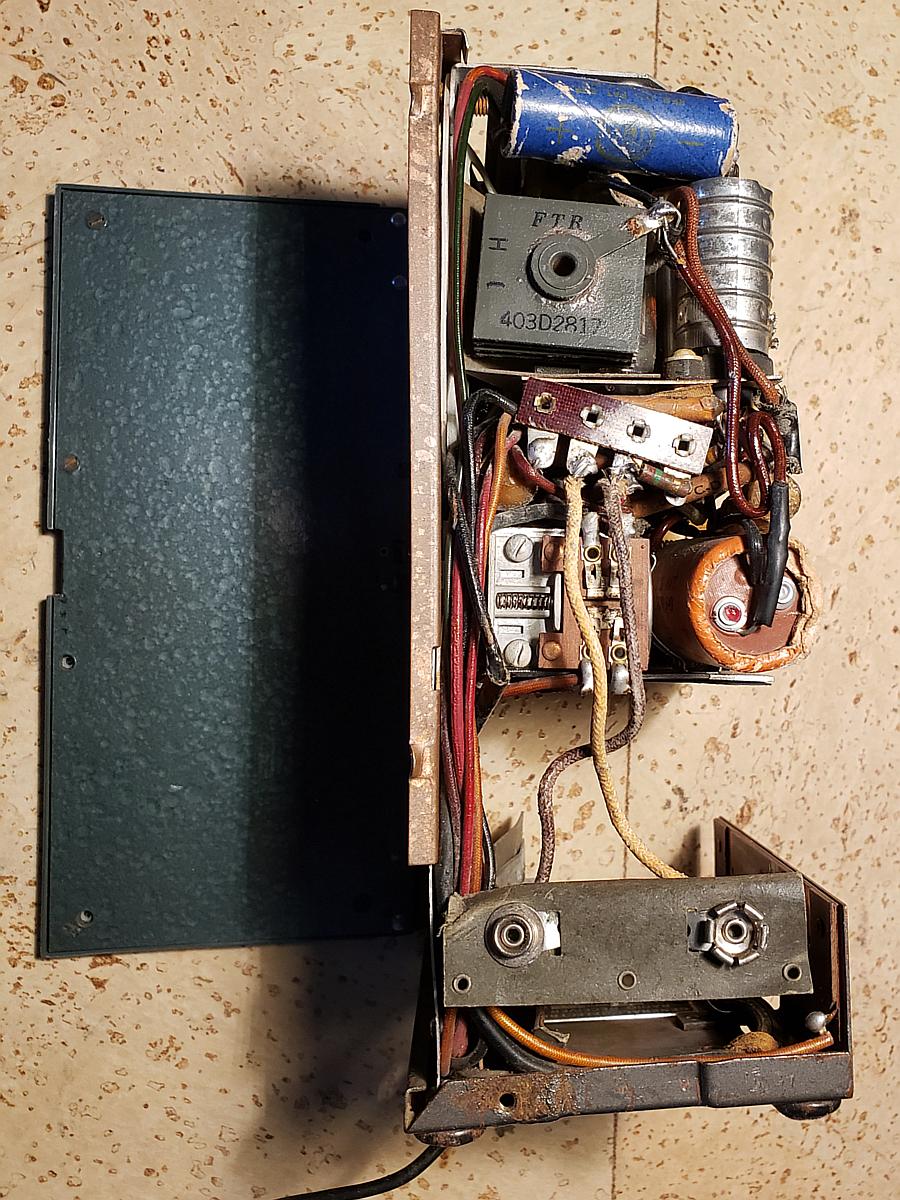

Этот приёмник имеет питание не только от батарей, но и от сети. Переключается тип питания движком на лицевой панели. Включается приёмник при открытии крыки - магнитной рамоченой антенны. Решение стандартное - без какого-либо трансформатора, и соответственно развязки от сети. Простейший однополупериодный селеновый выпрямитель, хорошо видный на следующем фото. Излишки анодного и накального напряжения гасятся резисторами. Что при полностью металлическом корпусе не радует с точки зрения целостности здоровья. Но правда в те времена этими вопросами ещё не сильно заморачивались, и практически сплошь и рядом такая схема питания применялась.

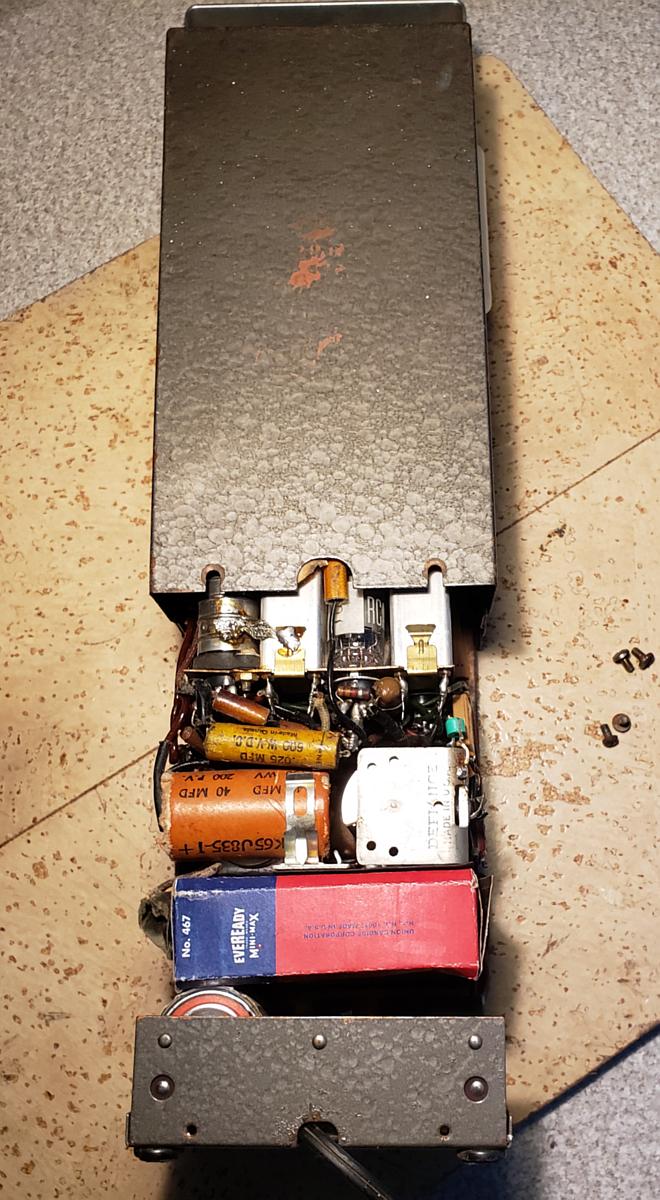

И его вид изнутри
