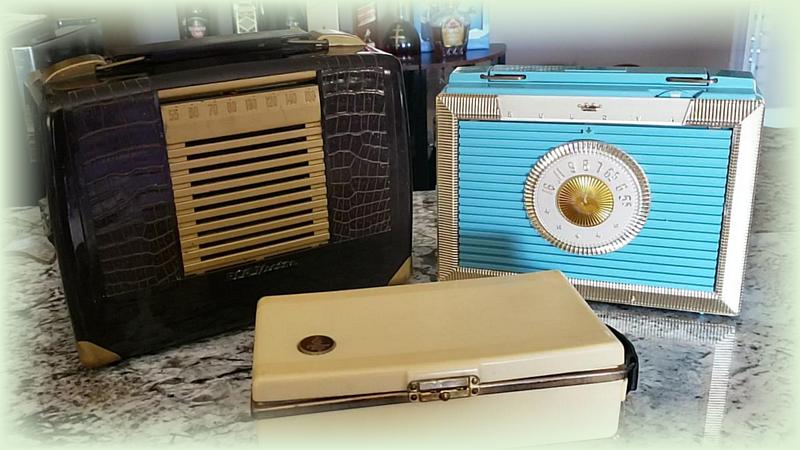

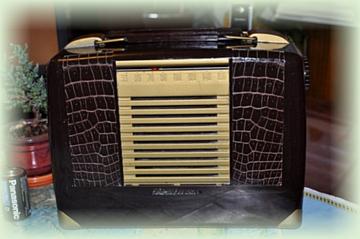

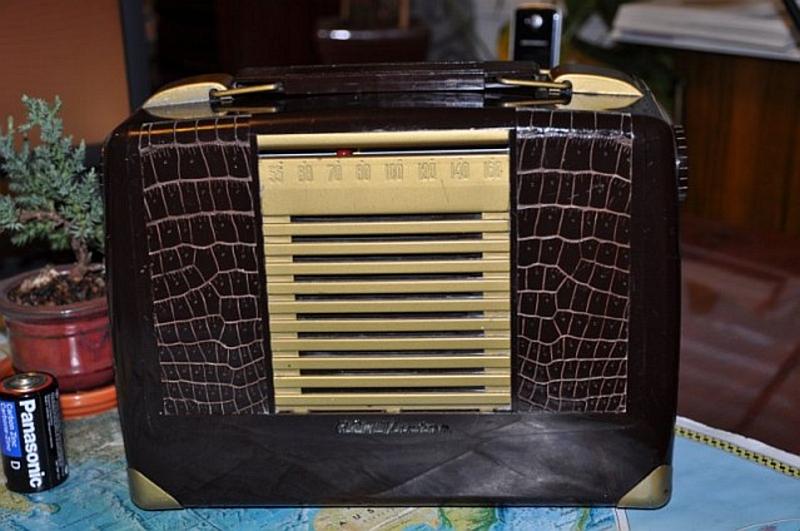

RCA Victor BX-57

Итак начнём с самого большого - RCA Victor BX-57. Был приобретён на ебае по ошибке. Листая в очередной раз выставленные ламповые аппараты наткнулся на него. Минимальная ставка была $5, их и поставил просто так. И... был один. Пришёл через недельку. Оказался вполне приличным, даже почти работал.

Нехватало только ручки переноски и громкости. На их поиск ушло месяца 4. Всё время выходило, что одна ручка громкости обходилась дороже чем приёмник. В конце концов плюнул и купил там же ещё один за столько же 8-) . Корпус правда поцарапаннее, но с ручками. И тоже рабочий. От него были использованы на донорство только недостающие ручки. Далее курочить рука не поднялась. Наоборот, и он был приведен в полностью рабочее состояние, а затем перекочевал в Крым в коллекцию к моему товарищу по хобби.

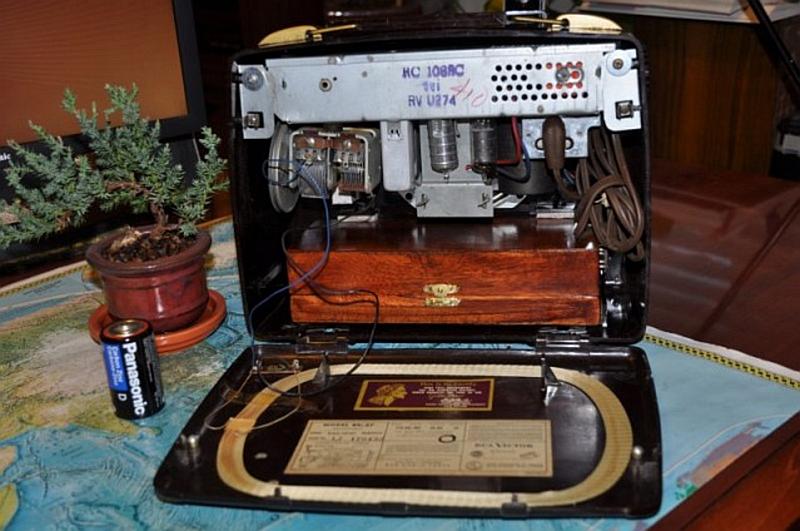

Была сделана капитальная батарея. (От нефига делать и ради опробования способов реставрации дерева) На анод 8 крон - 70в, и 5 элементов С на накал 7.5в

Его вид изнутри

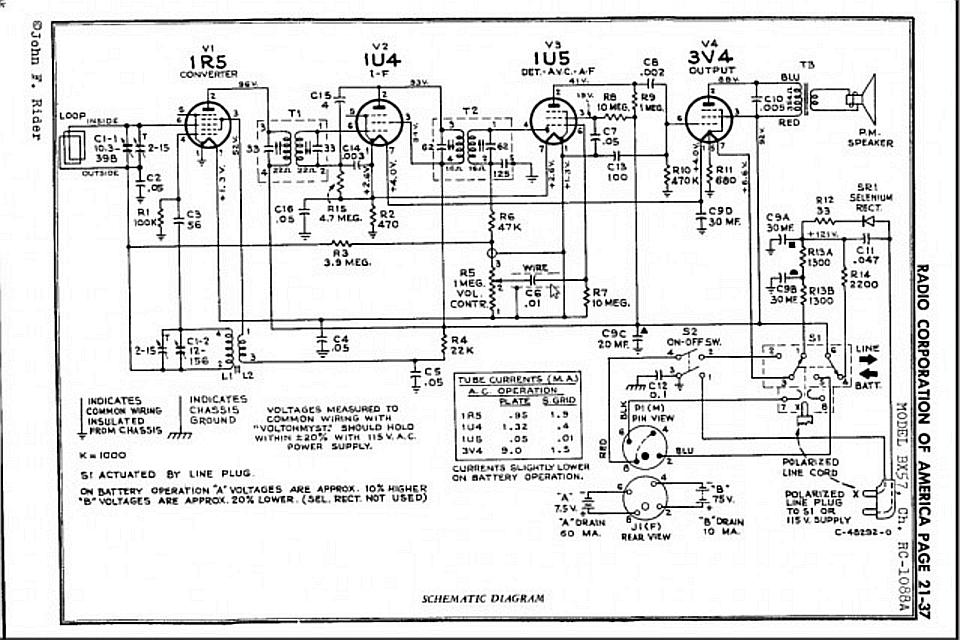

Его схема

С этим приёмником вышла сходная история как и с предыдущим, в результате чего их у меня оказалось два вполне рабочих.

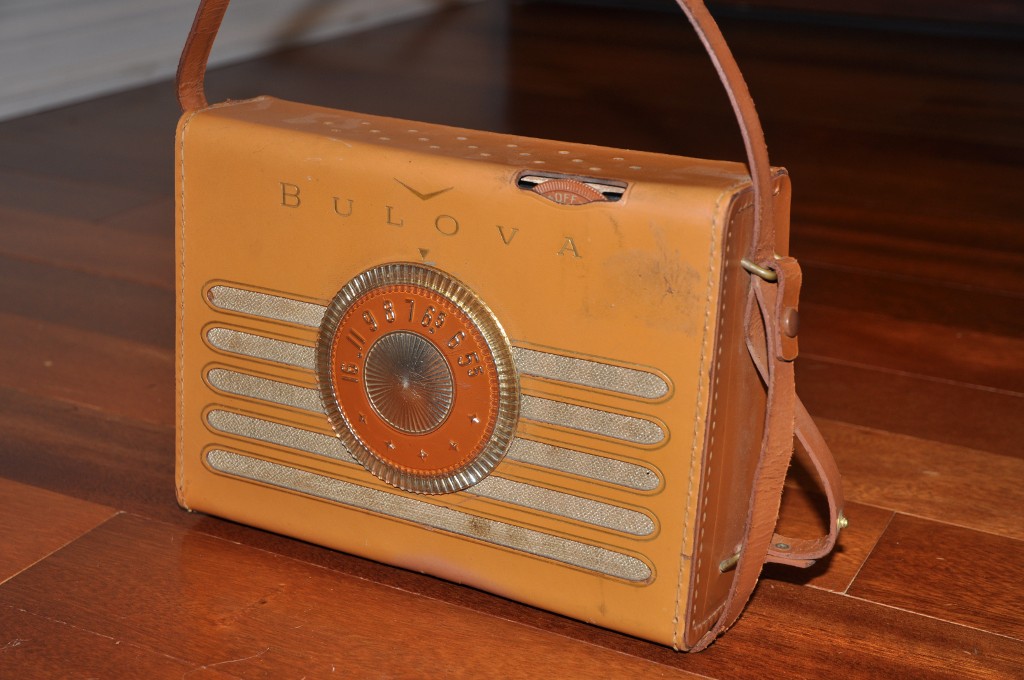

Вначале был пробретён радиоприёмник "Bulova 247". Это модель 1955г в корпусе из натуральной кожи. Он был в посредственном состоянии, и самое неприятное, что в его жизни была серьёзная утечка из батарей. В результате чего не только изрядно ржавчина подпортила шасси, но самое плохое, что в основании кожаного корпуса образовалась дыра на половину днища. Заделать нормально которую не было никаких идей. Но радиоприёмник был разобран до винтика, вычищен, приведен в полное рабочее состояние. И лишь неустранимая дыра в корпусе портила идиллию.

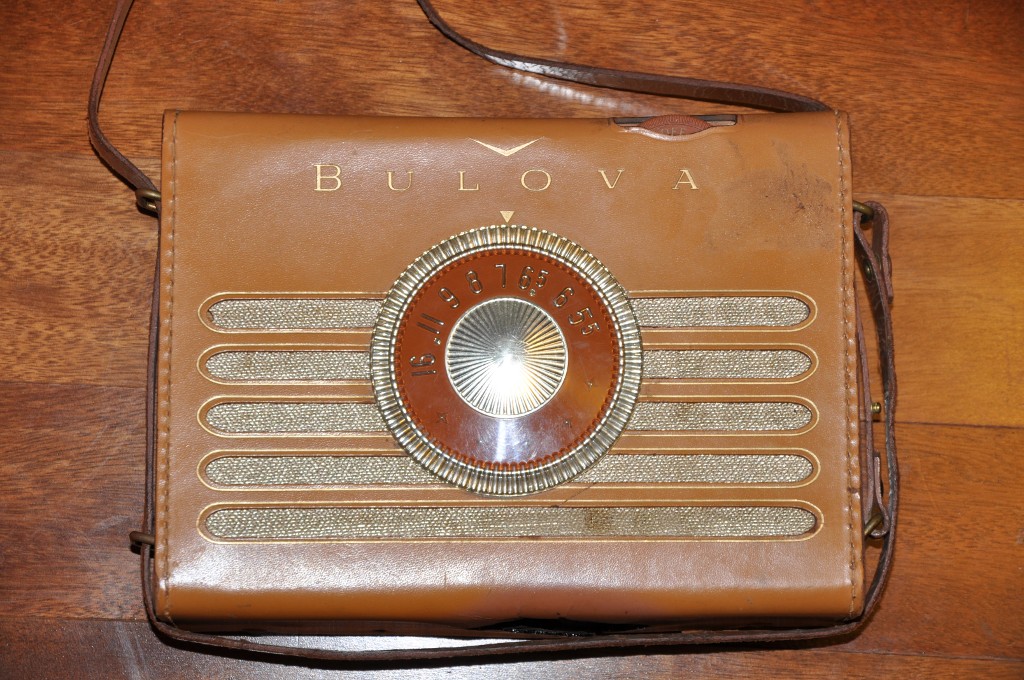

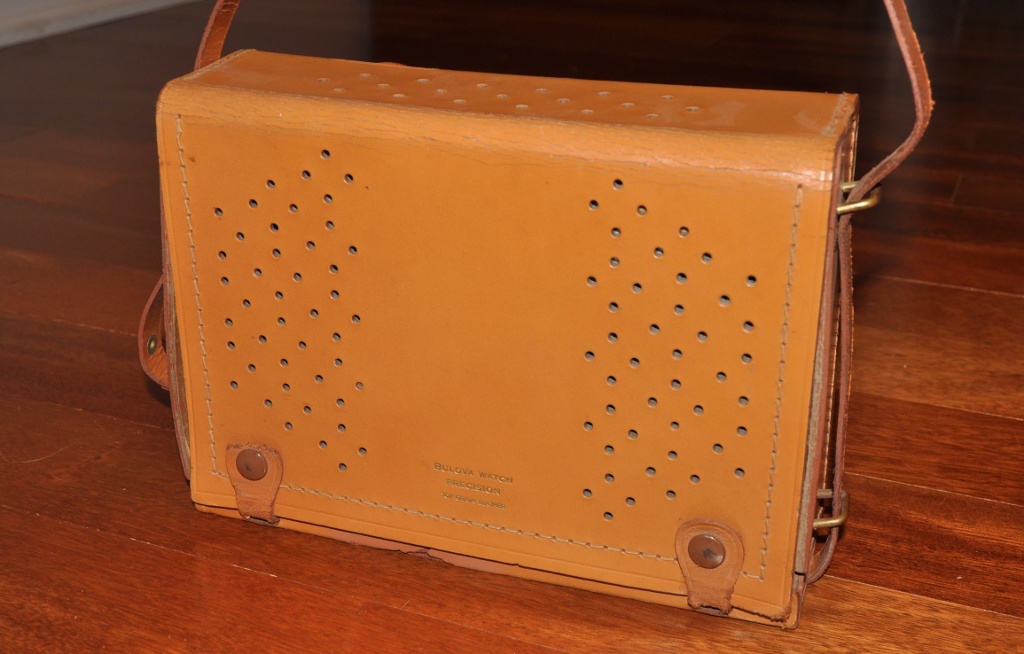

Осмотр приёмника перед разборкой

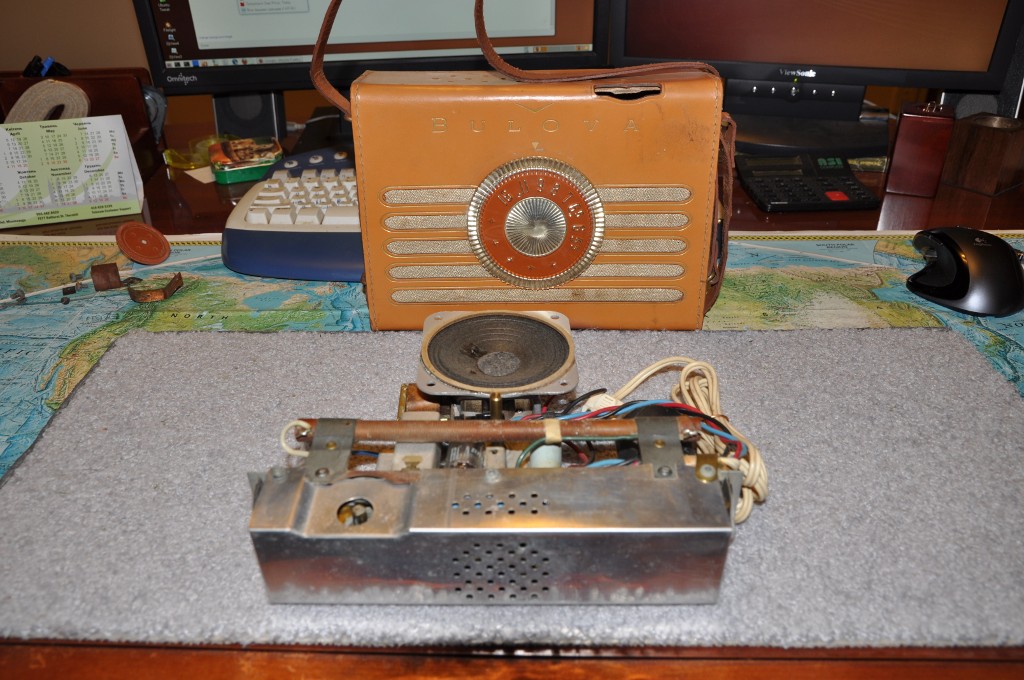

Шасси отдельно, корпус отдельно

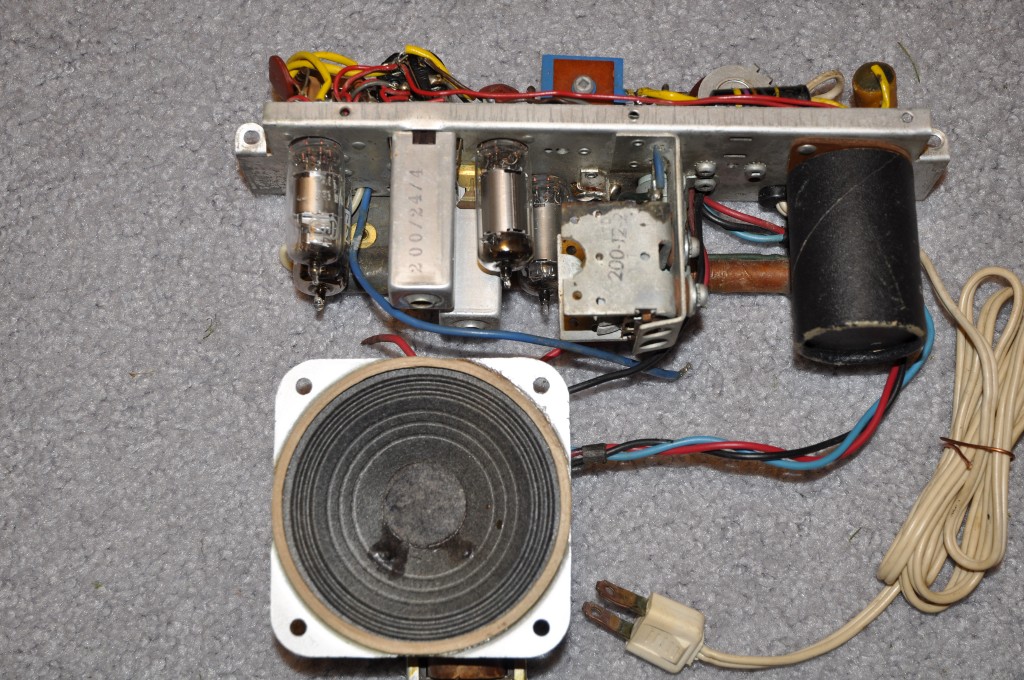

Шасси приёмника со всех сторон

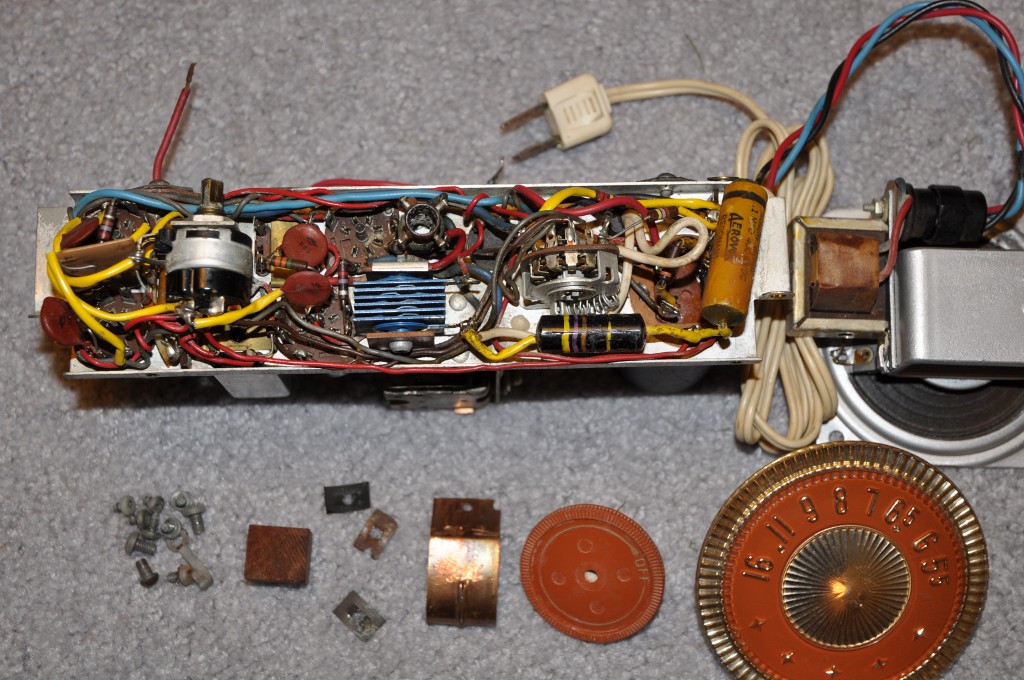

Разобран до последнего винтика.
Осталось надеятся, что после сборки не будет лишних запчастей.

Полностью собран обратно и даже работает.

И тут мне попадается ещё один аналогичный приёмник, но уже "Bulova 203". Различие с предыдущим только в пластмассовом корпусе. Состояние этого приёмника было вообще идеальным. Как всегда понадобилась лишь настройка, и естественно чистка, полировка. И было решено именно его оставить в коллекции. А кожаный "Bulova 247", как и редыдщий парный "RCA Victor BX-57" ждут случая востребованности на обмен-дарение или что-то в этом роде.

Две BulovЫ.

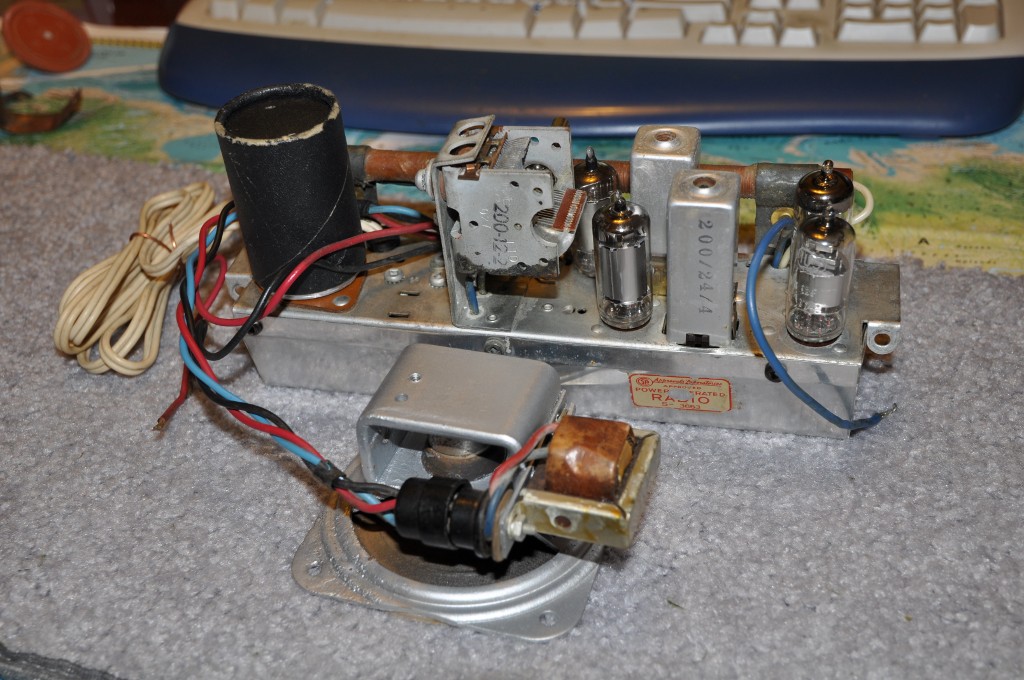

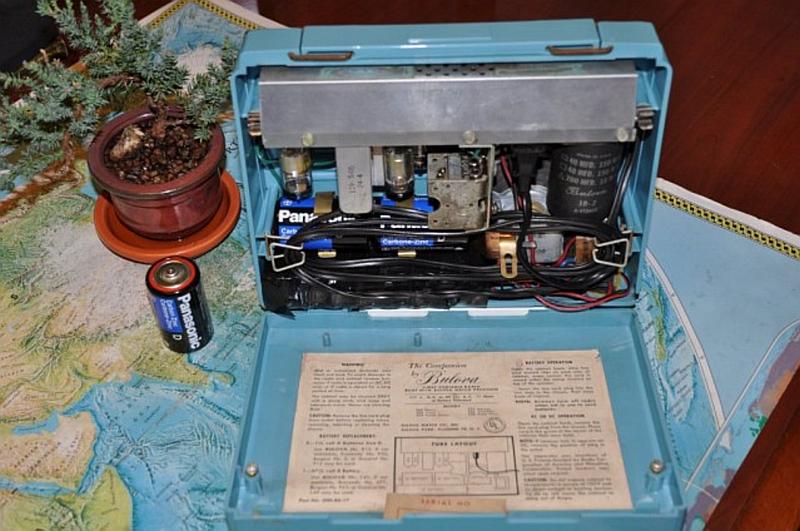

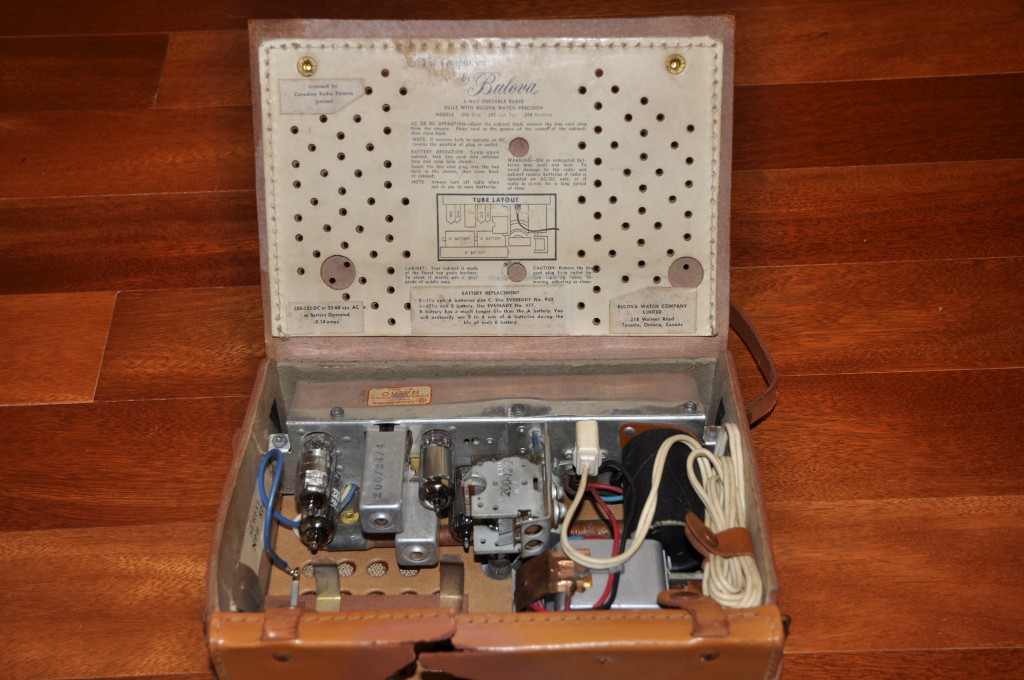

Bulova-203" изнутри

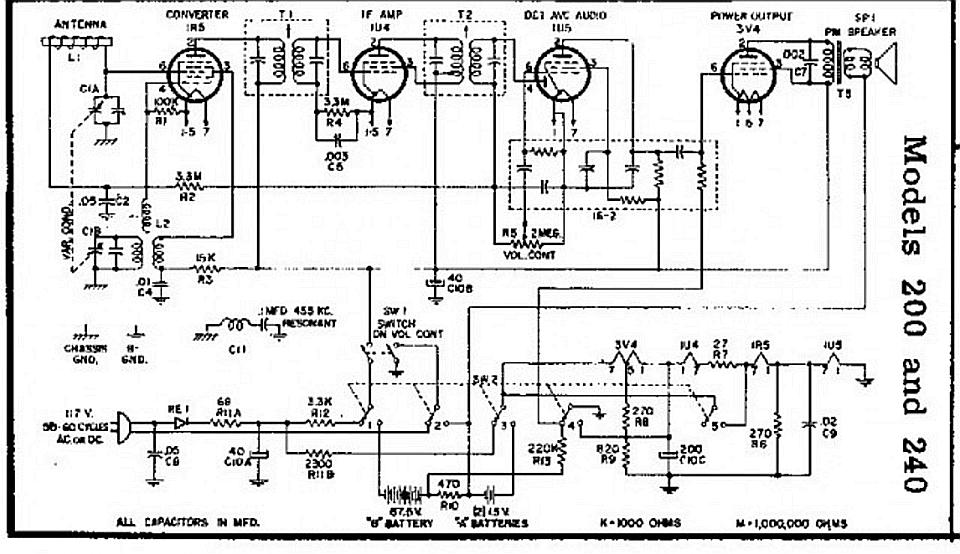

Bulova схема

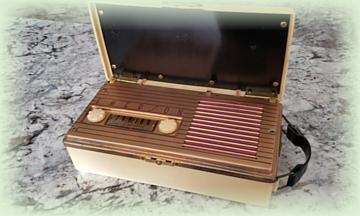

Emerson 558

Последний из первой тройки - Emerson 558.
Хотя по возрасту это самый старший из них, этот приёмник выпускался в 1948 году.

Он конечно меня обаял своими габаритами, лишь ненамного превышающими размеры известной Селги.
Явно просматривается как нащупывался дизайн радиоприёмников, в данном случае портативных. Его конструкция пока ещё далека как от последующих решений приведших к довольно типичному виду портативных приёмников, так и от удобства пользования.
На фото аппарат также перебравшийся в Крым к моему другу. С ним произошло следующее. Он тоже загорелся таким же аппаратом и для него он был приобретен на ебэе. Но когда я его получил, оказалось, что из-за протёкшей батареи была серьёзно разьедена схема, и в частности выходной трансформатор. Я был расстроен, так как отправлять другу нерабочий аппарат никак не мог и при его согласии отправил ему свой, который уже был приведен в музейный вид. Перед отправкой в качестве сюрприза были установлены батареи. Так как этот аппарат включается при открывании крышки предвкушались большие, круглые, удивлённые глаза друга, который естественно не утерпит открыть посылку немедленно и заглянуть что под крышкой.
Так и случилось. Он орал, что он от изумления чуть его не уронил. Мелочь, а приятно как мне так и друзьям

Но нужно было ремонтировать аппарат оставшийся у меня.

Состояние трансформатора на первый взгляд было ужасающим.

Выходной трансформатор был демонтирован.

Разобран.

И !!! - УРААА!!!
Отвалился из-за окисления вывод первичной обмотки. Причём поскольку провода первичной обмотки выводились и подпаивались к самим выводам уже на самой внешней стороне обмотки трансформатора, то для ремонта даже не пришлось сматывать вторичную обмотку. Восстановление трансформатора обошлось очень легко.
Всё было собрано назад.

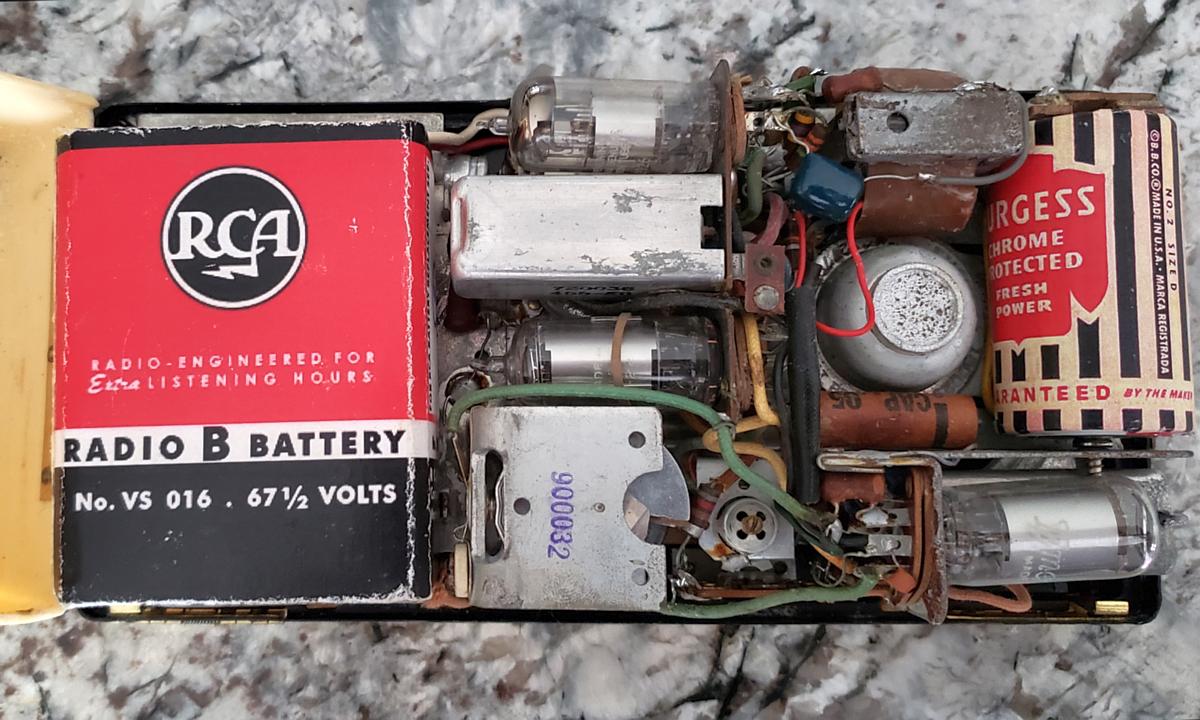

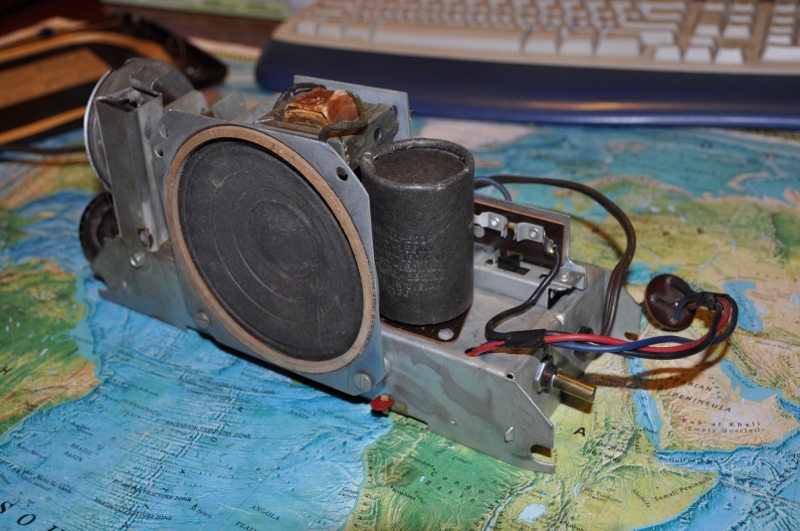

Emerson изнутри

И приёмник заработал доже не потребовав обычной настройки.

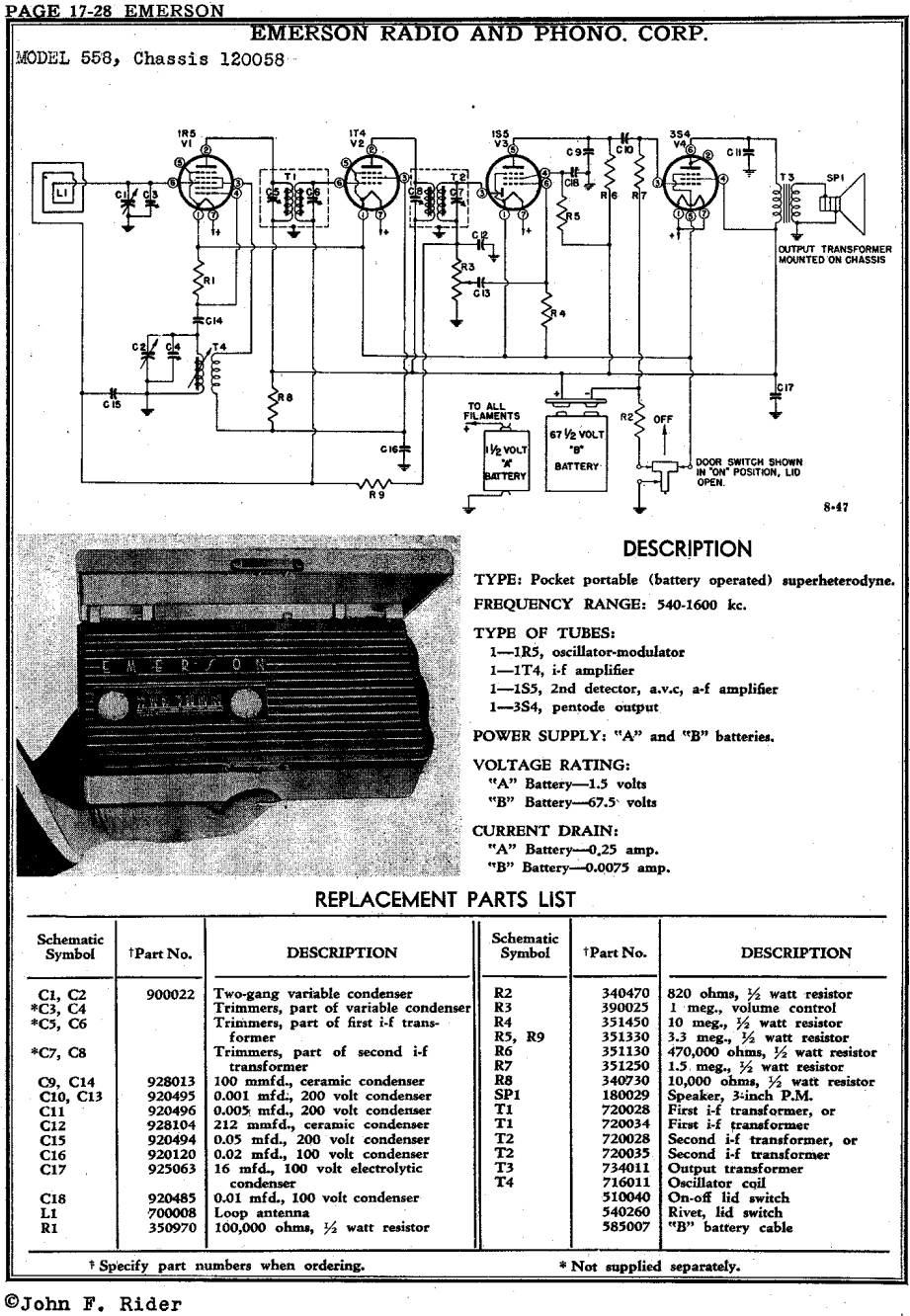

Emerson схема

При подготовке к съёмке видео неожиданно затих Emerson. Работал, но очень тихо. Проверка показала увеличение потребляемого тока до 15 мА. С соответствующим нарушениями всех режимов напряжений. Причина оказалась довольно распростанённой - утечка или замыкание переходного конденсатора между предварительным и оконечным УНЧ. В данном случае по приведенной схеме это C10. Этот дефект довольно частый в старых ламповых аппаратах, особенно портативных. Так как сеточные резисторы, в данном случае R7, обычно большие, несколько мОм. К конденсатору же приложено анодное напряжение 60-70В, и его даже небольшая утечка, что нередко случается учитывая возраст, приводит к катастрофическому нарушению режима сеточного смещения.
Конденсатор был заменен и Emerson заработал как положено. Что можно видеть и слышать на следующем видео.

Видео работы радио

Восстановление 4-х секционного электролитического конденсатора.

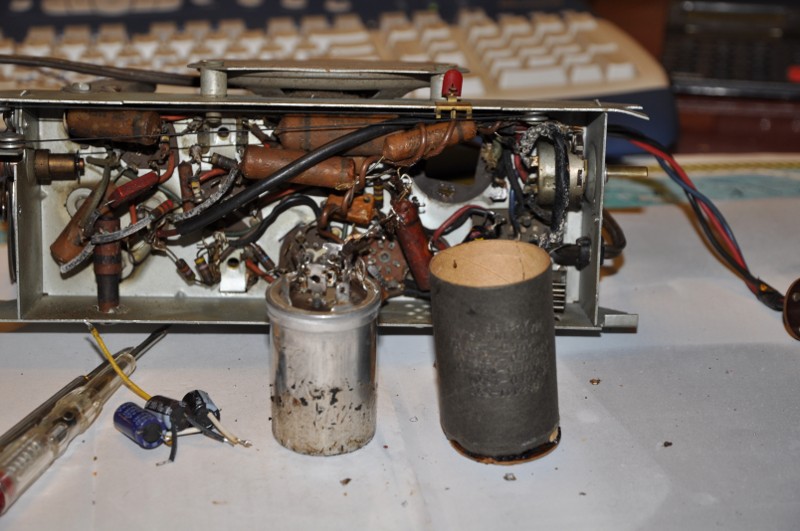

Локализация неисправности
После подпайки тестовых конденсаторов на выводы подозреваемого убедились, что все 4 секции высохли до нуля.
Нормальная работа тестовыми конденсаторами восстановлена.

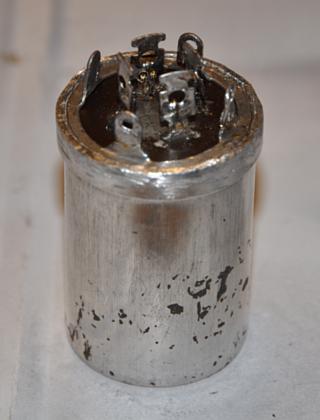

Нерабочий конденсатор выпаян.

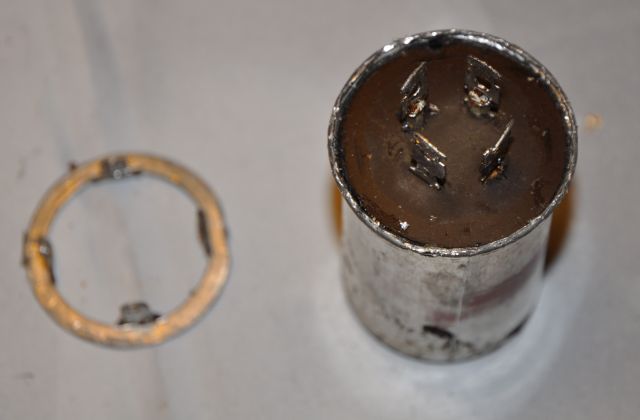

Аккуратно развальцовываем тонкой отвёрткой корпус.

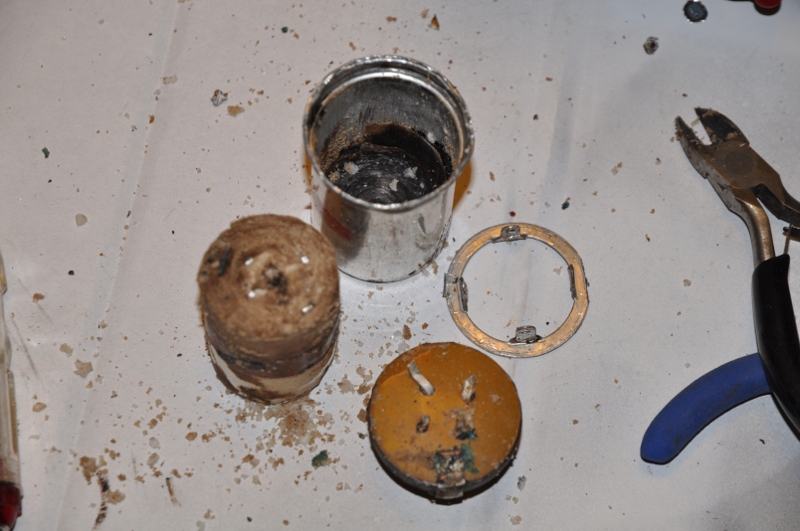

Вынимаем начинку конденсатора.

Отрезаем рулон обкладок.

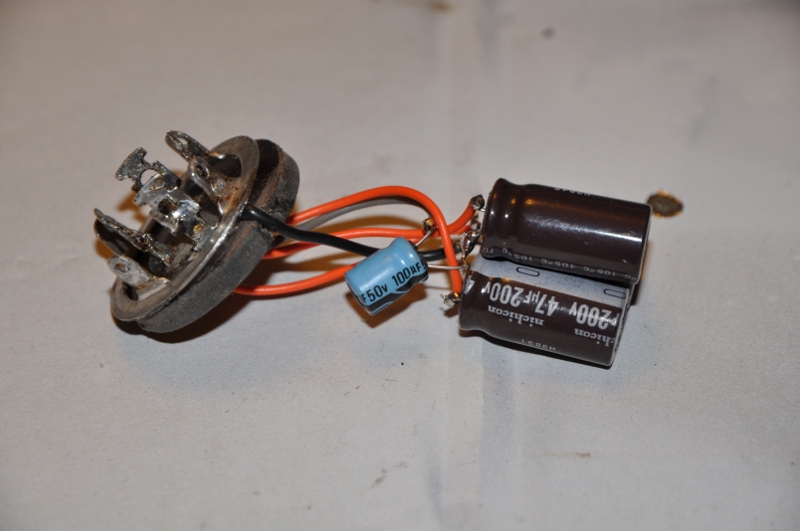

Собираем блок из 4-х конденсаторов на замену. Конденсаторы выбираем чтобы были не меньше исходных как по ёмкости так и по напряжению. В разумных пределах конечно. Учтите, что подпаять к внутренним выводам невозможно, так как они алюминиевые. Необходимо пропустить провода наружу и уже снаружи подпаять их к лепесткам выводов в соответствии с исходной цоколёвкой.

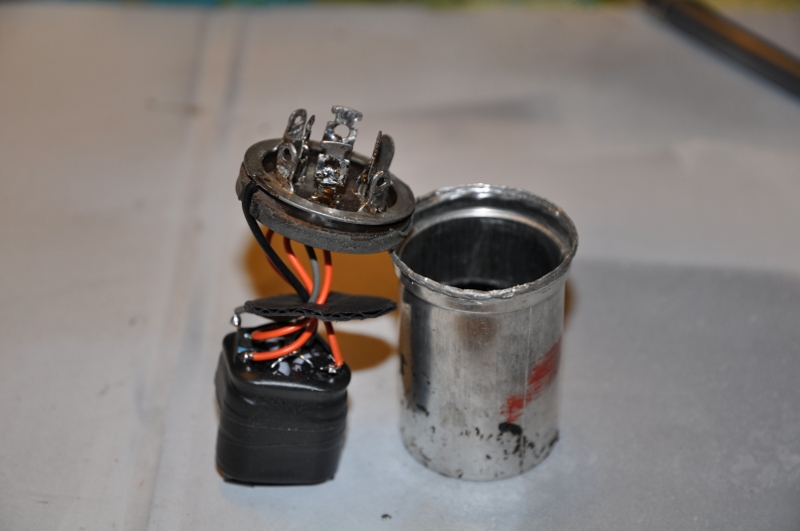

Упаковываем и изолируем полученый блок удобным способом.

Собираем конденсатор и завальцовываем корпус с помощью молоточка, гладких поверхностей плоскогубцев и умелых рук.
Одеваем на него наружный чехол (если он есть).

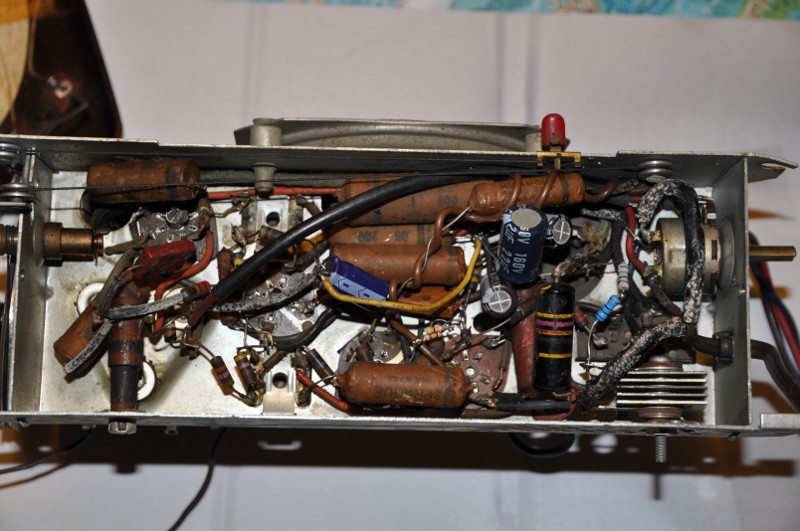

Возвращаем конденсатор на место и восстанавливаем монтаж.
Вышло как будто так и былою
