В одном шаге от конца ламповой эры.
Радиоприёмник Emerson-747
Этот приёмник я долго выглядывал. Всё таки этот класс приёмников сильно в цене у здешних коллекционеров и заполучить его за разумную цену было не так просто.
Но попался. Цена была сброшена, точнее не взвинчена покупателями из-за его нерабочего состояния и небольшой трещинки на корпусе.
А меня это не отпугнуло, приходилось реставрировать и похуже проблемы.
Вот такой приёмник Silvertone - 4212 и был мною недавно приобретён.
Радиоприёмник выпускался в 1953-54гг уже полностью на сверхминиатюрных лампах.
1V6 - триод пентод, преобразователь
1AJ5 - диод-пентод детектор, 1-й УНЧ
1AG4 - выходной пентод, выходной УНЧ
Вобщем приехал, состояние гораздо лучше чем я ожидал. Трещинка заклеилась без следов, а с нерабочестью слегка повозился. По всем данным была утечка переходного конденсатора на сетку выходного УНЧ. Но нет, конденсатор после отпайки показал сотни мегом, и под напряжением ноль утечки. Припаял назад - и.... всё заработало. Секрет в промывке спиртом монажа после перепайки. Видимо были окислы и утечки по монтажу, как раз это место было плотненьким.

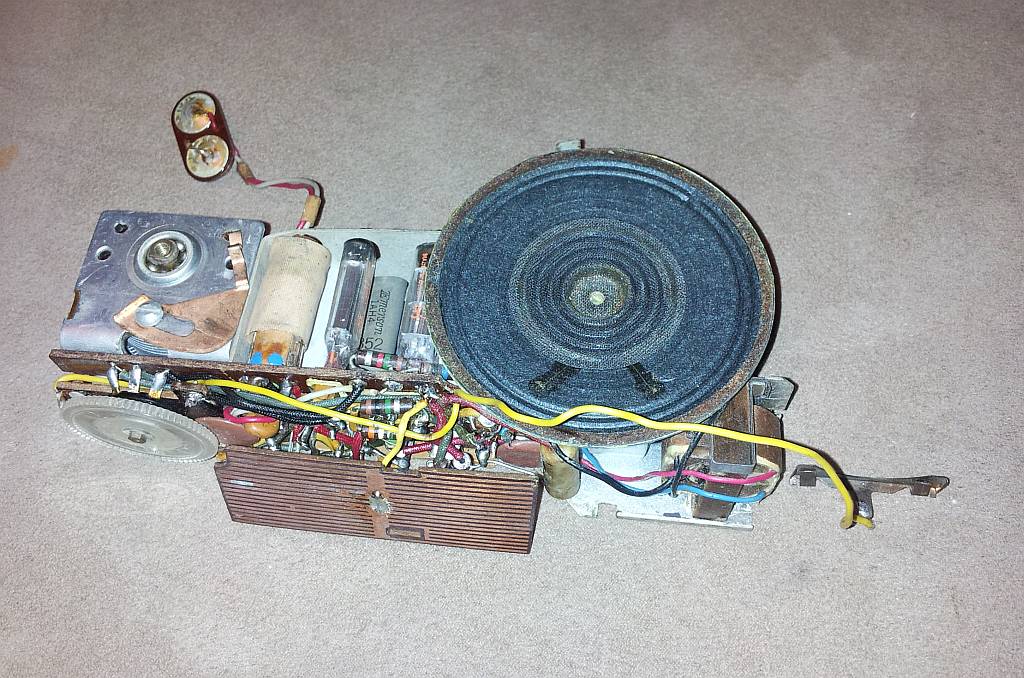

Удивил динамик не совсем обычной конструкцией.
Во-первых очень большой магнит.
Как результат, даже при той мизерной выходной мощности всего в 50 милливат орёт вполне себе на целых пол-ватта.
Кстати пластина из фольгированного текстолита предназначена экранировать магнитную антенну, которая запихнута в основание ручки.

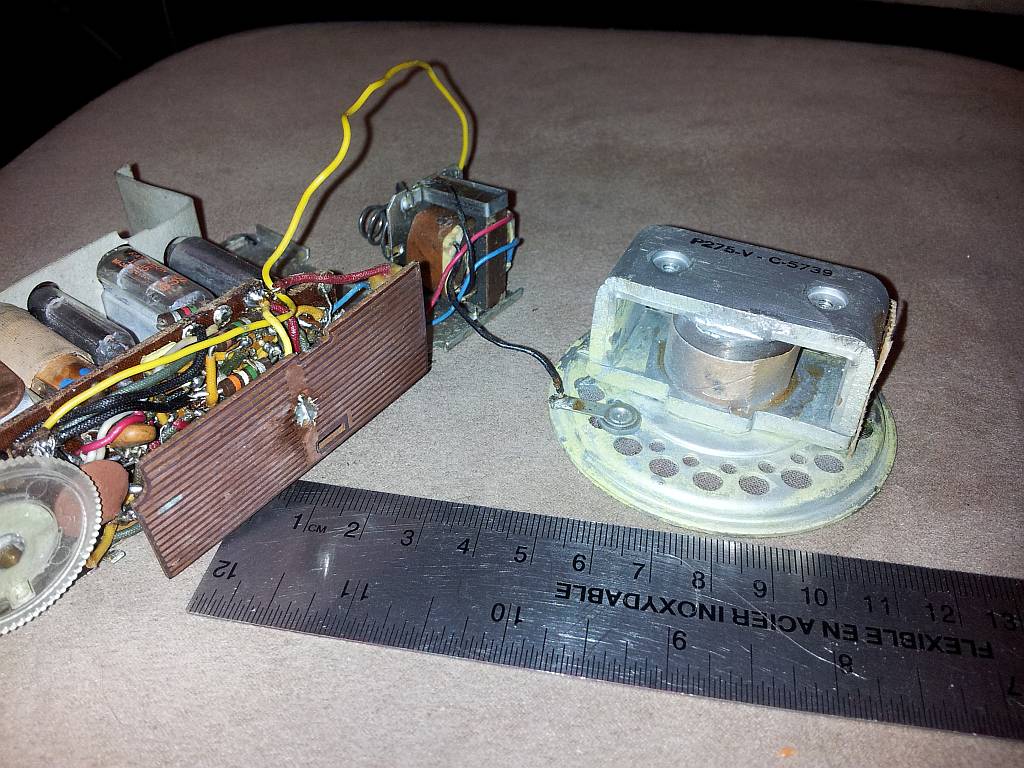

Во-вторых оригиналностью конструкции подвеса. Центрирующая шайба вынесена перед диффузором. И крепится к керну как когда-то "пауки".
Благодаря этому несмотря на приличных размеров магнит общая высота динамика существено уменшилась.

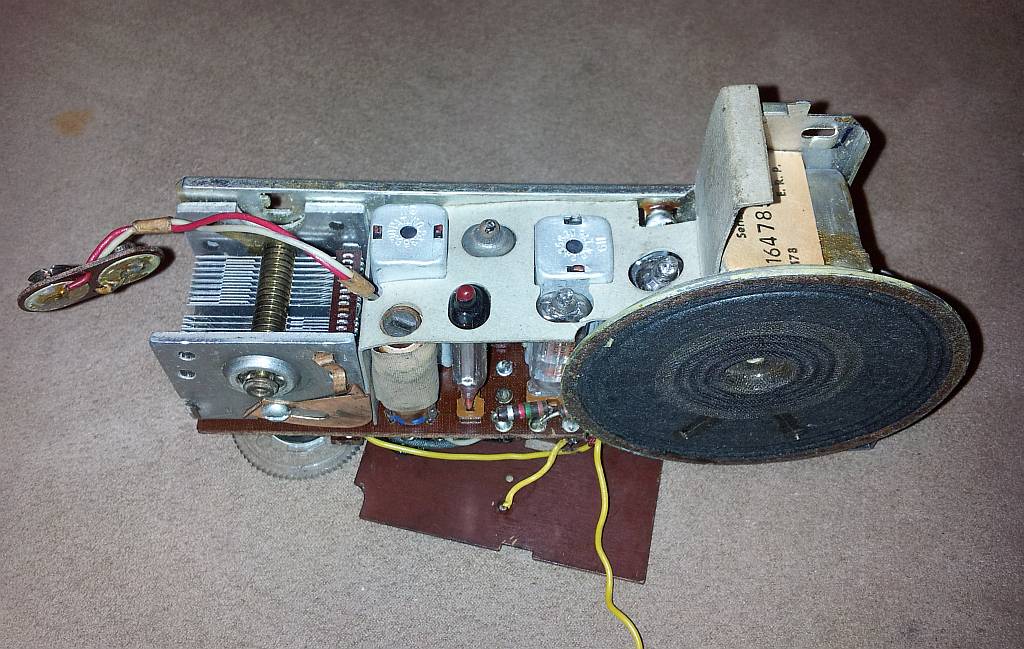

Все лампы тоже несмотря на сверхминиатюрность установлены на панельках.

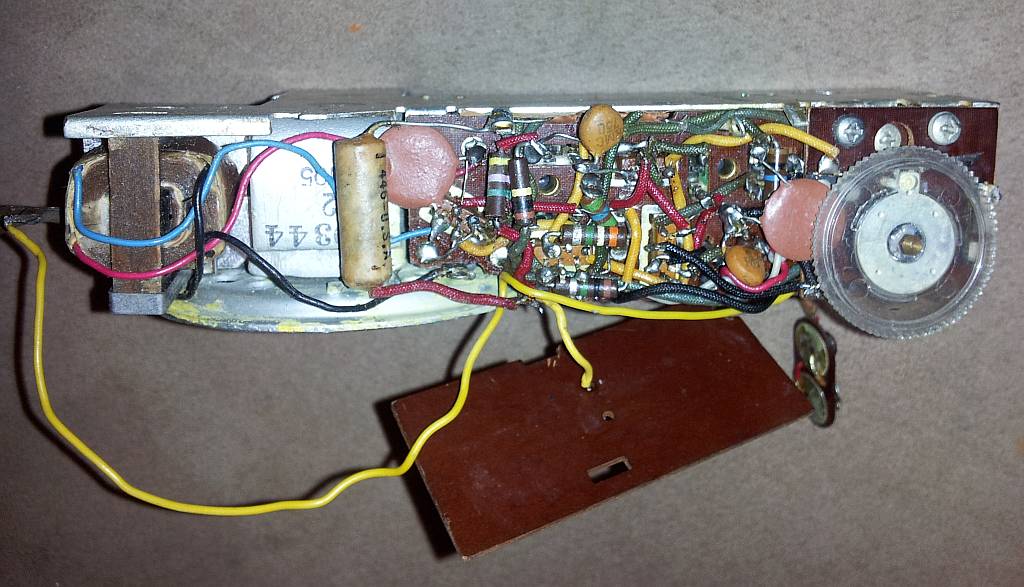

И вид на монтаж шасси, всё ещё типичного допечатного типа.

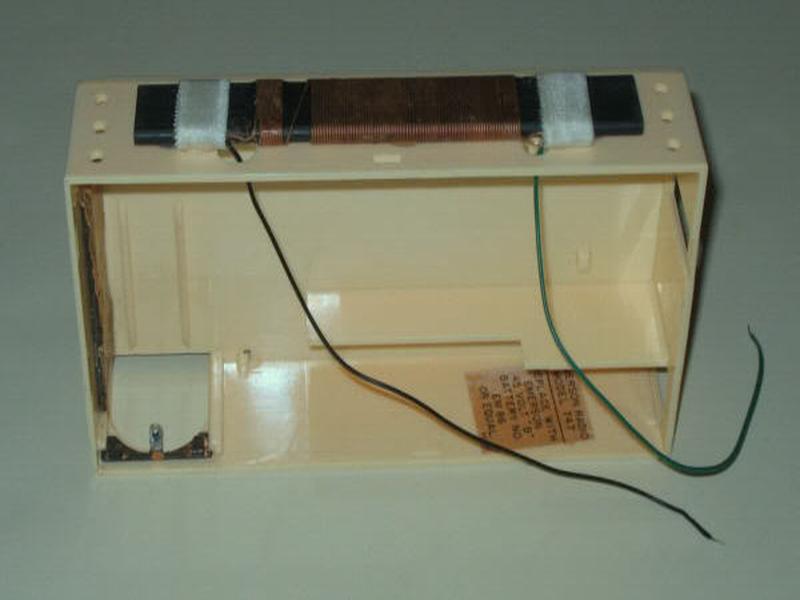

А вот тут находится и такой вид имеет магнитная антенна. Картинка взята из интернета, так как разбирать настолько глубоко мне не было необходимости.

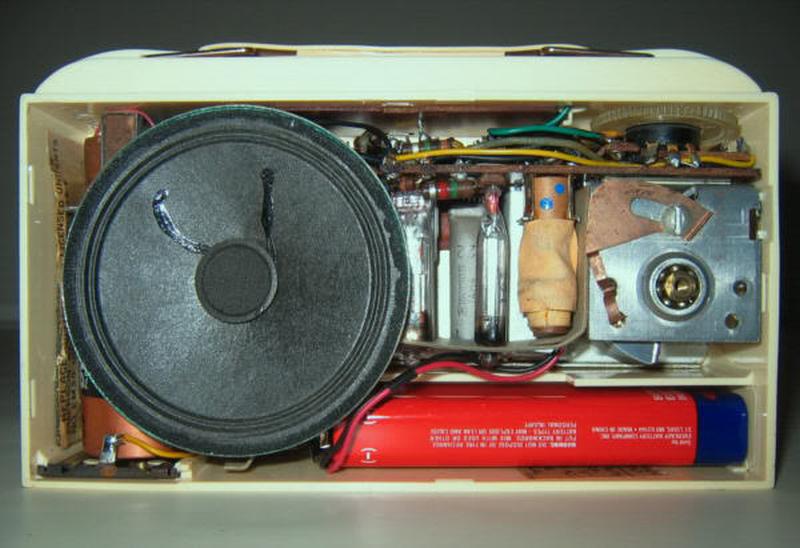

Размеры приёмника тоже тем не менее чуть-чуть, но всё еще проиграли моему самому маленькому Suntone. Хотя по толщине он резво вырвался в лидеры, всего 38мм против более чем 50-ти у пальчиковых малят.
Был всё таки один ещё меньший на комбинации сверхминиатюрок и паре транзисторов.

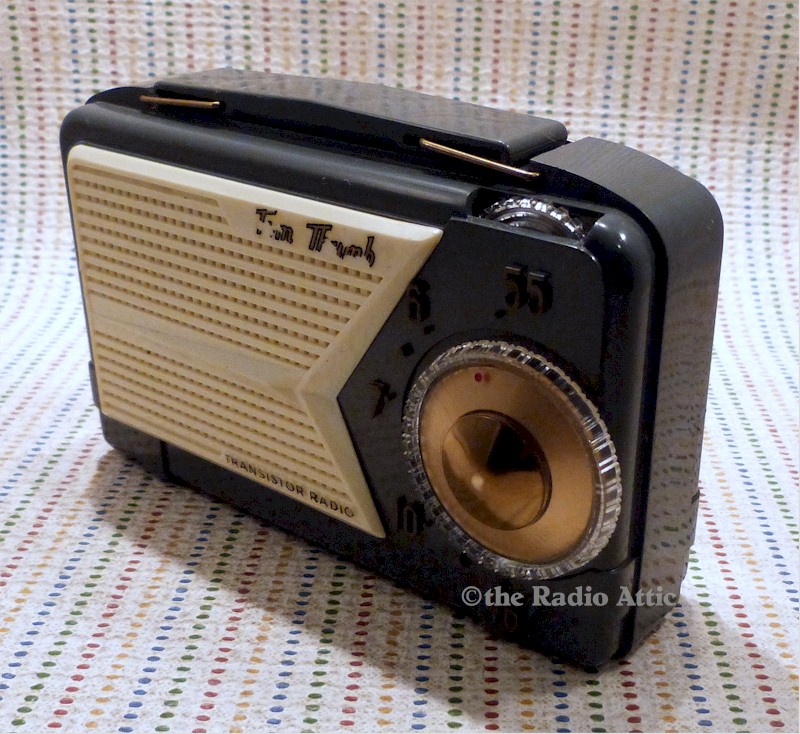

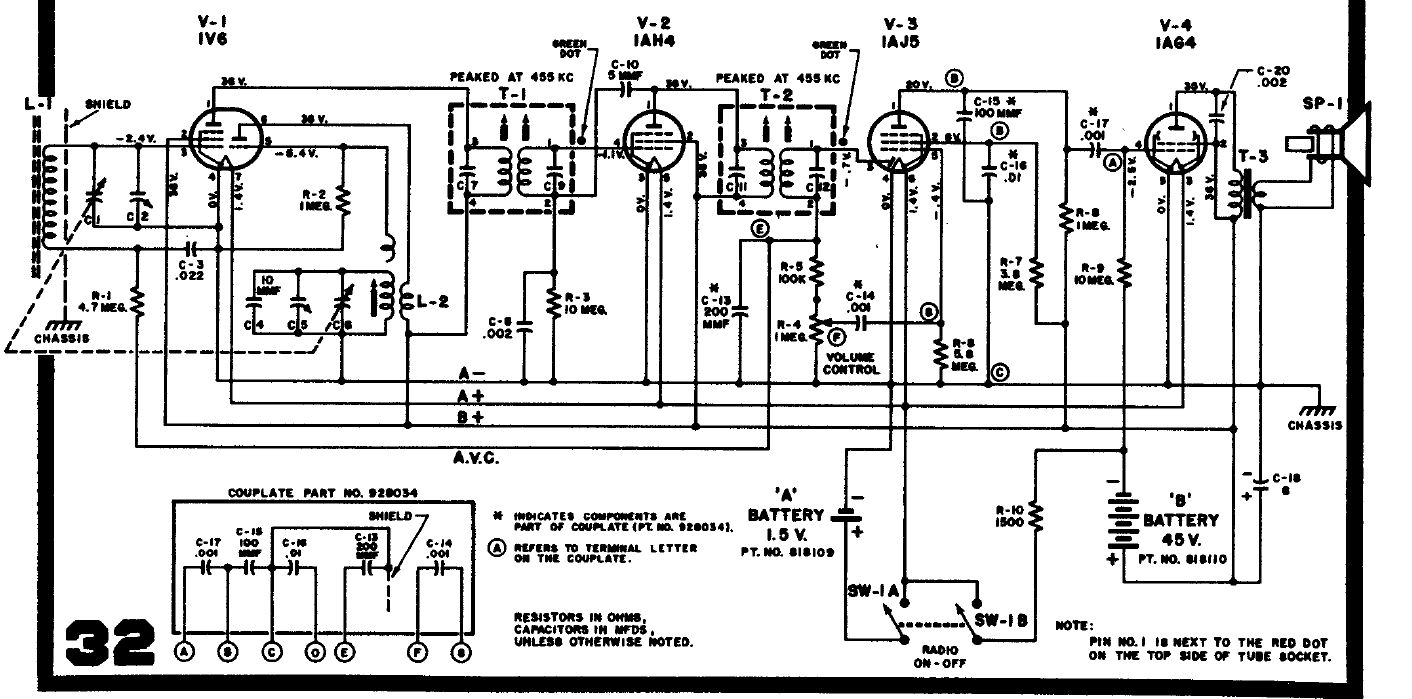

С размерами всего навсего 127 x 83 x 25 mm Не знаю, но и самые мелкие транзисторные карманники далеко не все втискивались в такой размер. Например один из самых миниатюрных "Планета" - 127х78х39 мм. если и выиграл по высоте, то только за счёт ручки, а по толщине проиграл существенно. Но Tom Thumb TT-600 мало того что редкий так и цена на них влёгкую взлетает за 400-500 местных денег. Так что пока облизываюсь, но не забываю и надеюсь поиметь себе в коллекцию. Схема радиоприёмника Emerson-747
Видео работы радио Описание этого приёмника у Эрба: https://www.radiomuseum.org/r/emerson_747.html И после этого приёмника осталось всего последний шаг до окончания ламповой эпохи в переносном радио. Гибридный вариант с первыми транзисторами в УНЧ и ВЧ схемой пока ещё на субминиатюрных лампах.
