Hi-End 40-х. Westinghouse.


Радиоприёмник Westinghouse-780.



Как говорится аппетит пришёл во время еды.

Там же я проходил мимо внушающих трепет и уважение монументальных консолей, облизываясь, но одёргиваемый вопящей жабой и подозрительным вниманием жены. Ибо цена их стояла ого-го и выше.

И вдруг появилась свеженькая, ранее не замеченная консоль по более съедобной, цене. Уговорились и жаба, и родная жена.

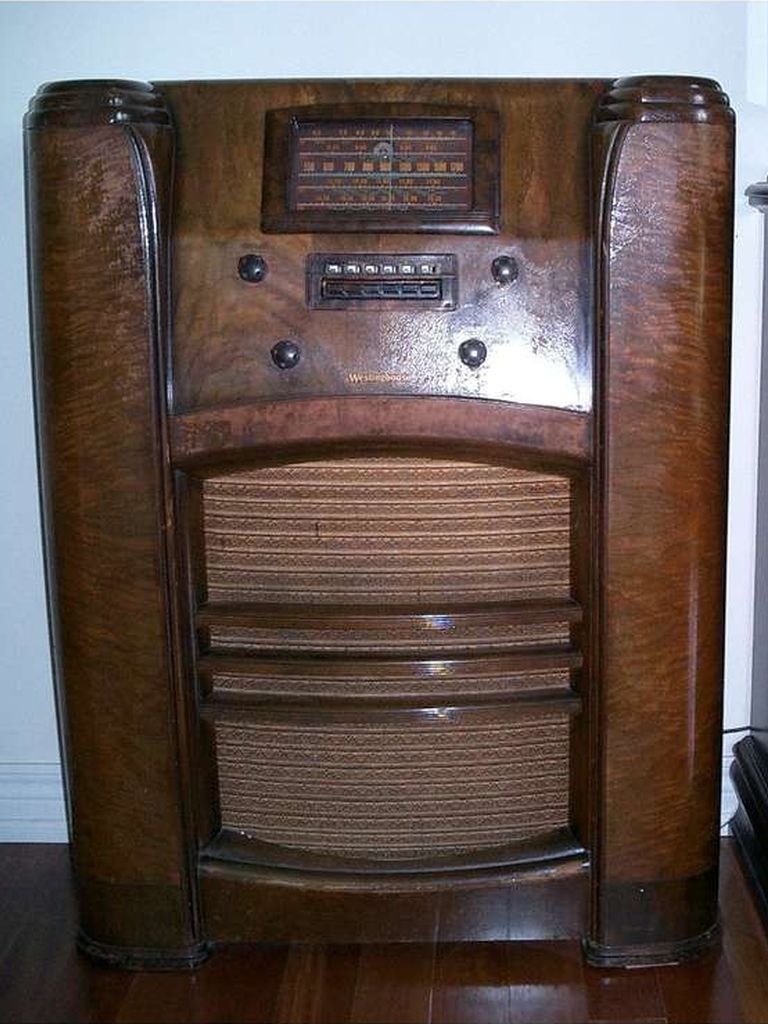

И вот она стоит на почётном месте - Westinghhouse-780 1940г.

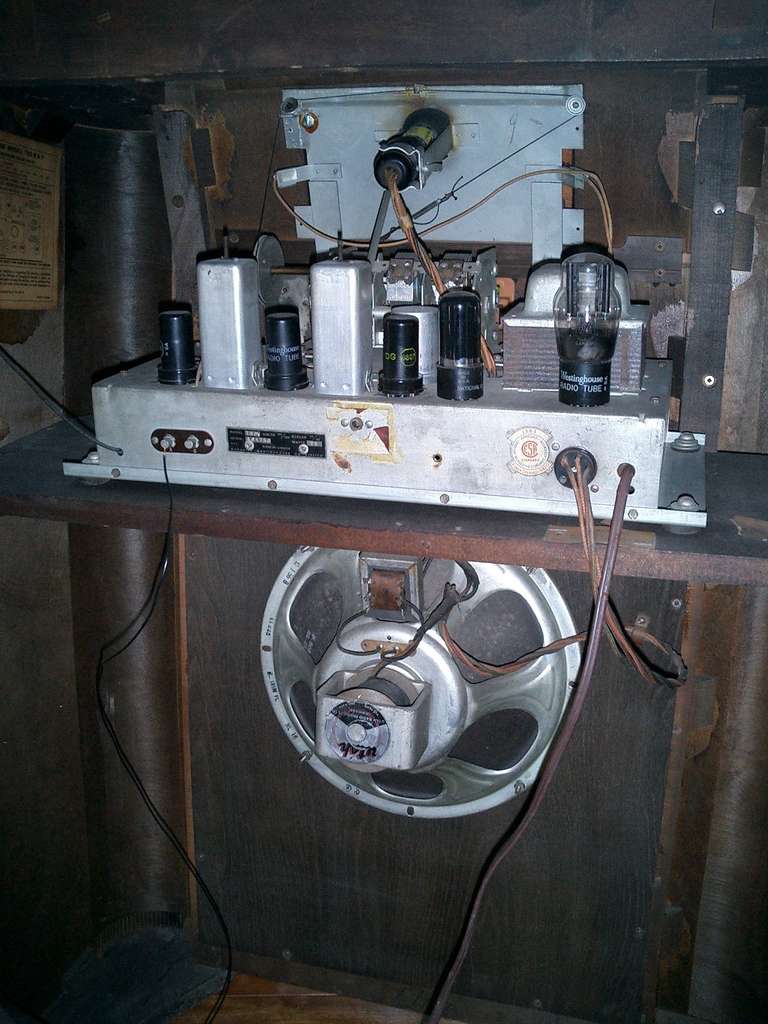

Его вид сзади..


Аппарат был практически в полностью рабочем состоянии. Особых проблем, да и просто возни с ним не было. Единственно, как и положено, лёгкая, но тщательная настройка. Радиотракт - тоже выше всяких похвал, что в реализации, что в работе. Шасси закрыто полностью. Как и упоминал, имеет поддон и экранировка такова, что при неподсоединённой антенне никто не смеет пролезть, даже самые мощные станции. Так что помехозащищённость на высоте.

Вобщем коллекция пополнилась достойным представителем типичного Hi-End тех времён. Жаль, что коллекцию подобных аппаратов придётся ограничить считанными единицами. Ибо место в хате они кушают с удовольствием.

Добавим ссылки на этот аппарат в сети. Есть очень интересные. Но увы, все на английском. Но если воспользоваться сервисом гугла по автоматическому переводу, то жить будет легче.


"A Christmas Story"

Рекламный флаер тех времён


"Westinghouse 780"

1940 Westinghouse 780 5-Band Console


"Мини версии Westinghouse 780-B"

1939 Westinghouse 780-B SW Radio

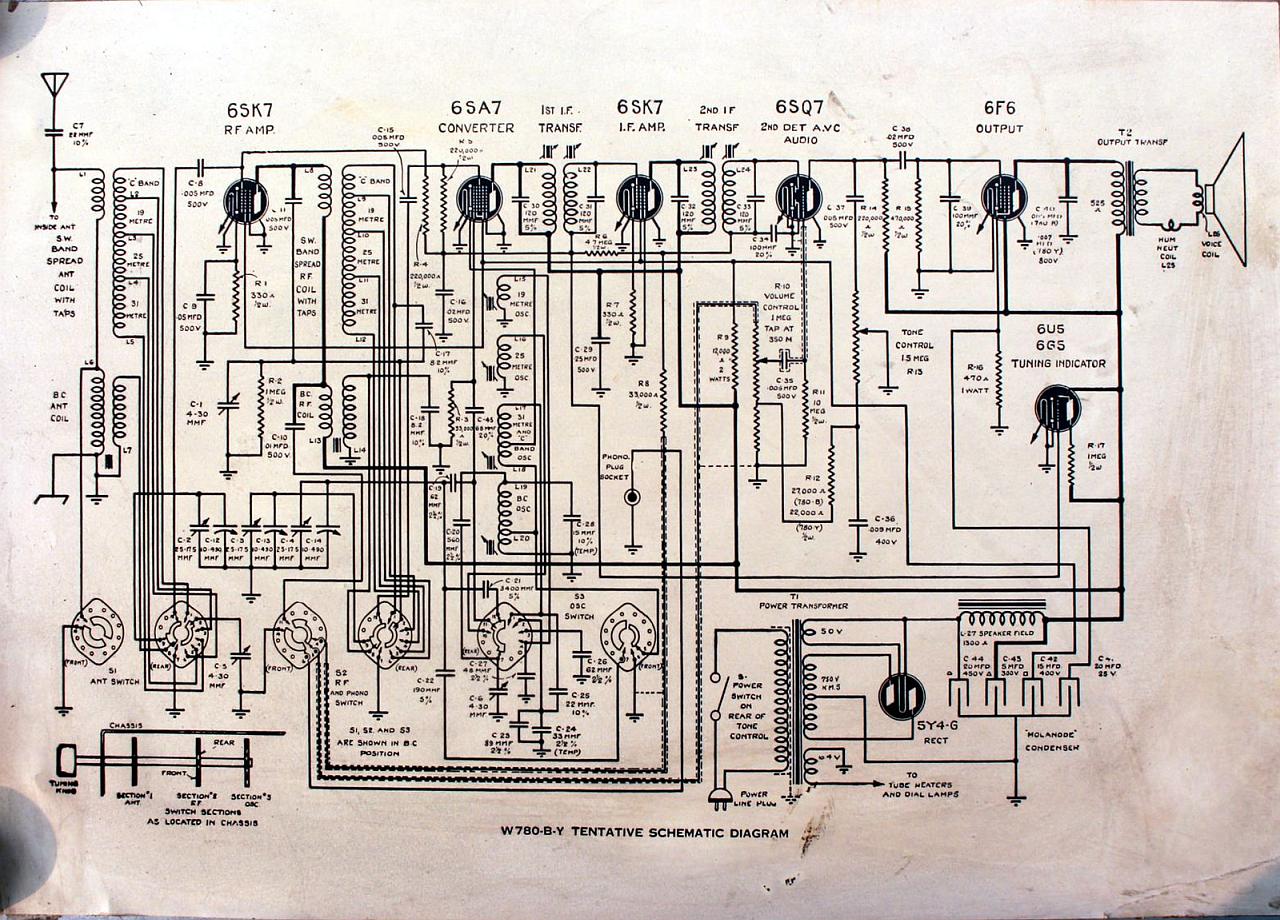

Его схема.


Опять канадцы сфуфлыжничали и пожлобились на двухтактник . Динамик то ого-го - 12 дюймов. Стёкла дрожат по полной но не выпадают. Но звучит как и положено, аудиофилы бы впали в прострацию с экстазом впридачу.


Схема к счастью оказалась приклеена к нижней крышкке шасси. Так что проблем с этим не будет. И выглядит простенько, но неплохо:

6SK7 - УВЧ

6SA7 - Преобразователь

6SK7 - УПЧ

6SQ7 - Детектор, предУНЧ

6F6 - УНЧ

80 - Кенотрон

6U5 - Индикатор



И его описание у Эрба - Westinghouse-780
