Hi-End 36-го года Philco.

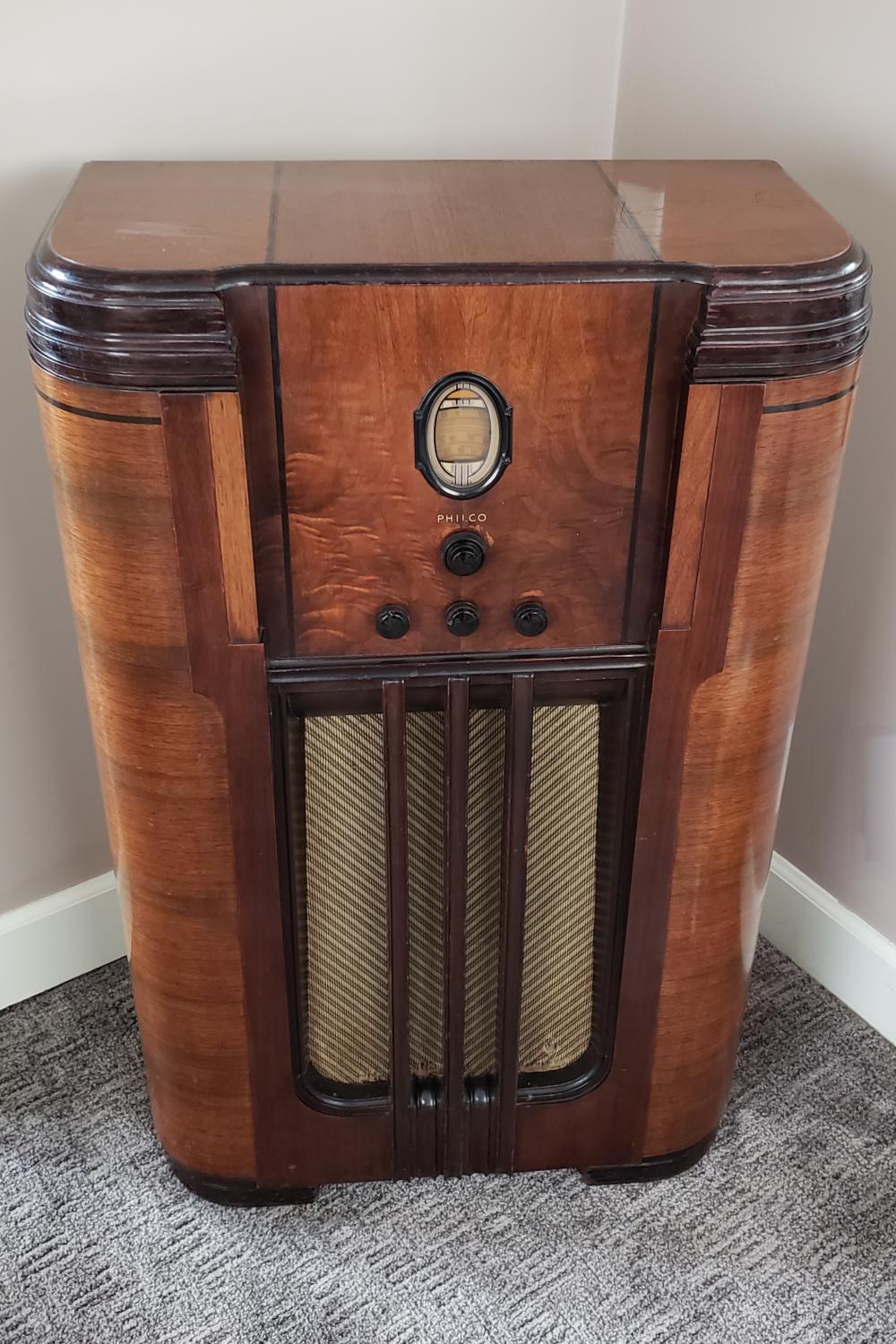

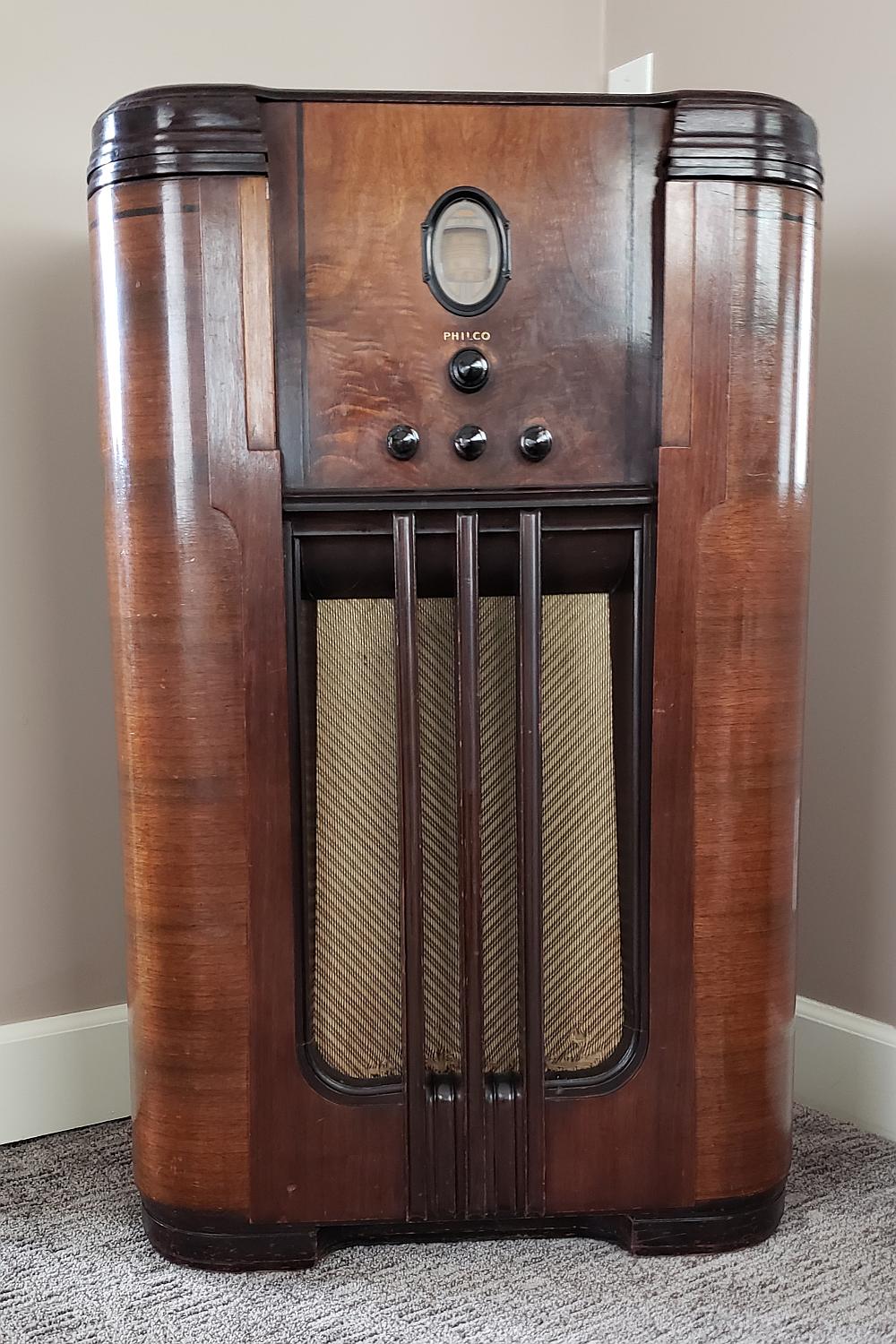

Консольный радиоприёмник Philco-3650.
Сделан в Канаде, Эдмонтон в 1936г.
Этот консольный приёмник пришёл на замену моему прежнему аналогичному аппарату "Westinghouse-780".
Его я подарил своей дочери в их вновь приобретённый коттедж (дачу по-простому). Там он вписался в интерьер как так и должен был быть.
Через год, когда наступило время моего переезда, это оказалось кстати, так как избавило от необходимости перевозки ещё и этого немалогабаритного ящика
Но с другой стороны, эту пустоту в комплектности коллекции всё хотелось заполнить. И уже тут попался в местном объввлнии этот аппарат. Причём ну очень за смешные $50. Семья переезжала и избавлялась от лишнего. Хозяйка, кстати, оказалась украинкой, правда в 3-м поколении, но тем не менее она сказала, что знает одно украинское слово. Им оказалось "Здравствуйте". Ну я не стал её разочаровывать и в её лингвистическом знании отличий русского и украинского языков.

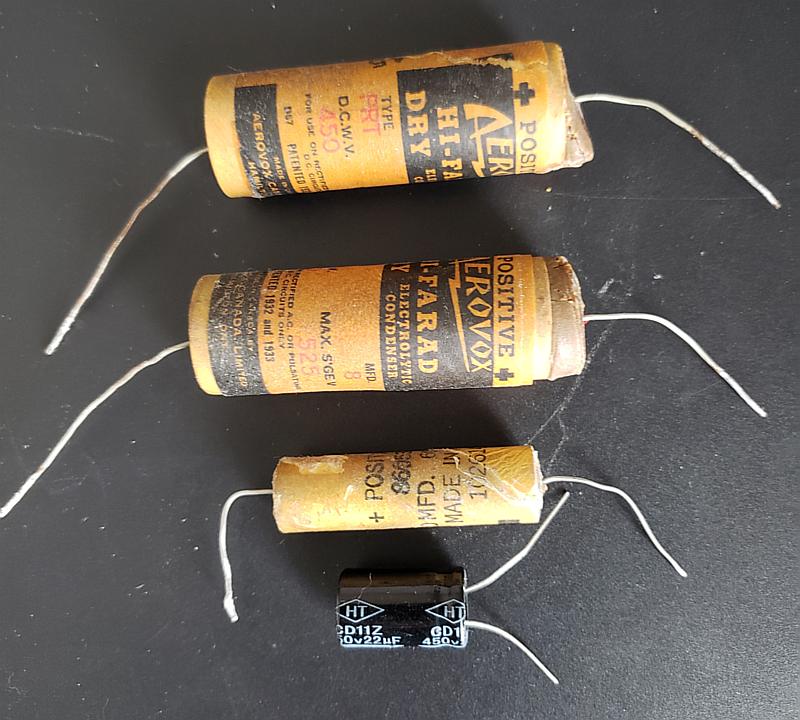

Аппарат был практически в полностью рабочем состоянии. После включения он заработал как только что из магазина. Но примерно через час запахло свеженьким парафином. Вскрытие показало, что электролиты в блоке питания хотят помереть. Причём оказалось, что они уже не родные, а когда-то, причём судя по ним в досточно древние времена, были заменены при ремонте. Отремонтировано был без затей, просто напаяно на выводы потерявших ёмкость оригинальных конденсаторов. Они были заменены по такому же способу, кроме того были на всякий случай добавлены и на остальные электролиты резервные в параллель.

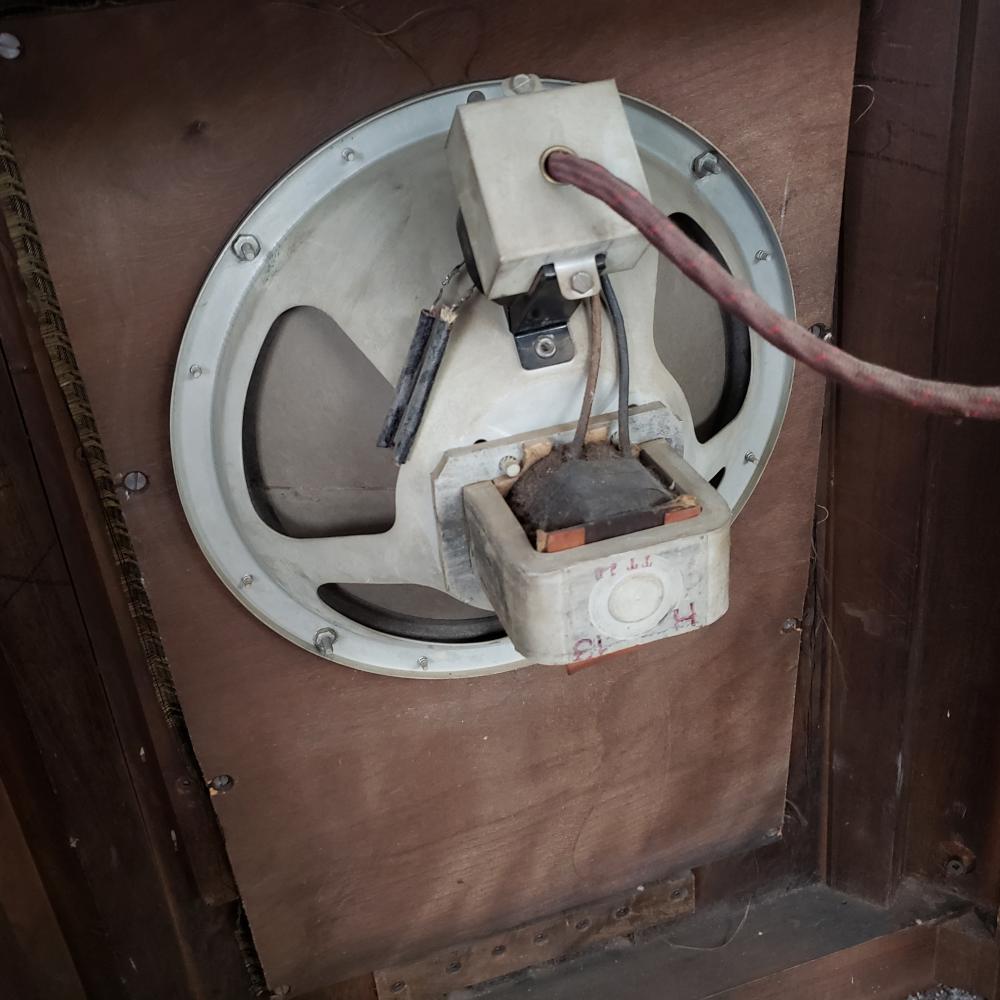

Эта консоль постарше предыдущего "Westinghouse-780". Он был из 1940г. а этот "Philco-3650", как и следует из его номера, сделан в 1936г. Его динамик.

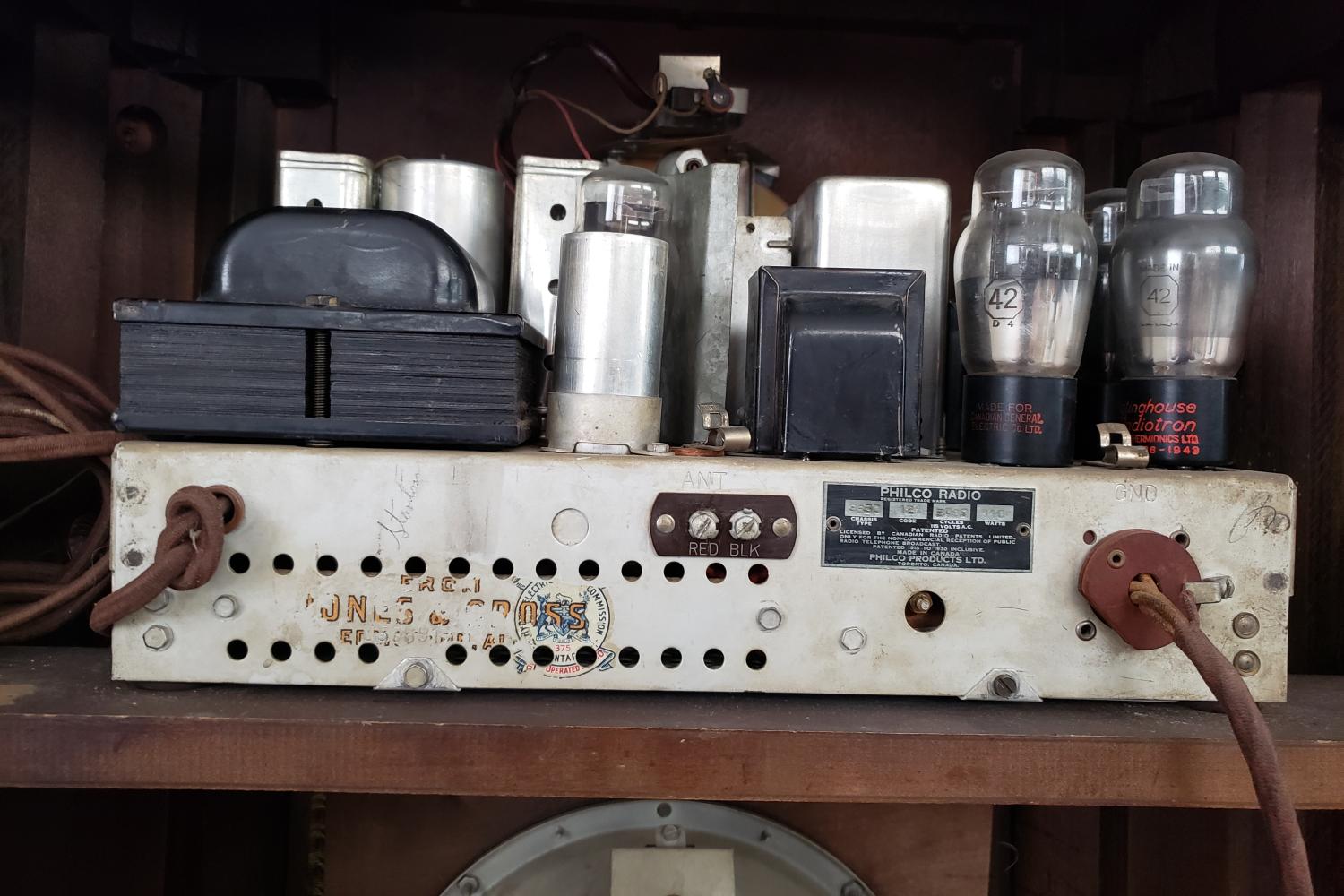

Его Шасси

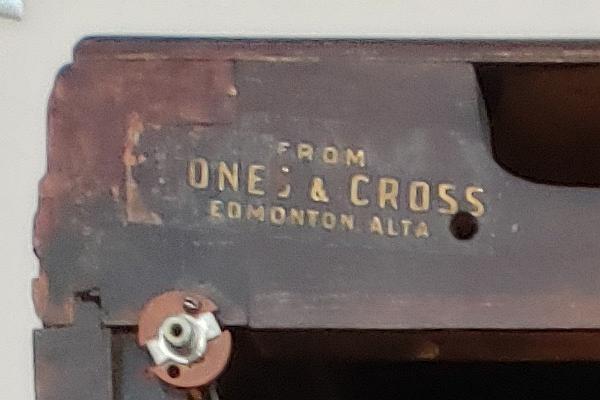

Его Лэйбы

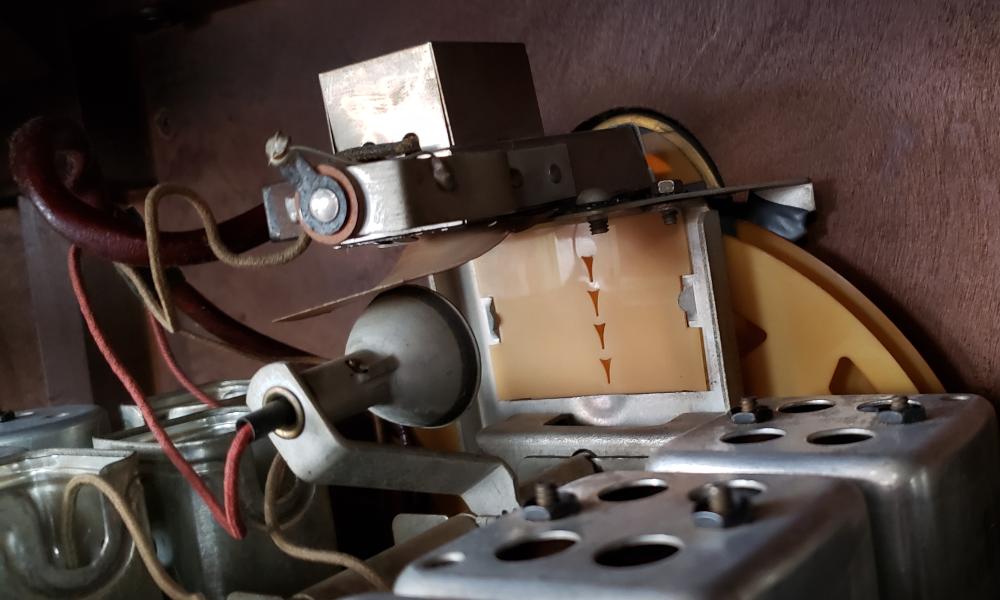

Интересная реализация индикатора настройки. Видимо лампа "Магический глаз" в это время ещё не родился (надо будет уточнить когда он был изобретён). И в качестве его предшественника был "Теневой индикатор". Работавший по принципу обычного измерительного миллиамперметра. Только вместо стрелки использовалась шторка подсвечиваемая лампочкой. И тень от неё указывала на точную настройку в точности так же как сектор "Магического глаза". Электромеханический "Теневой индикатор"

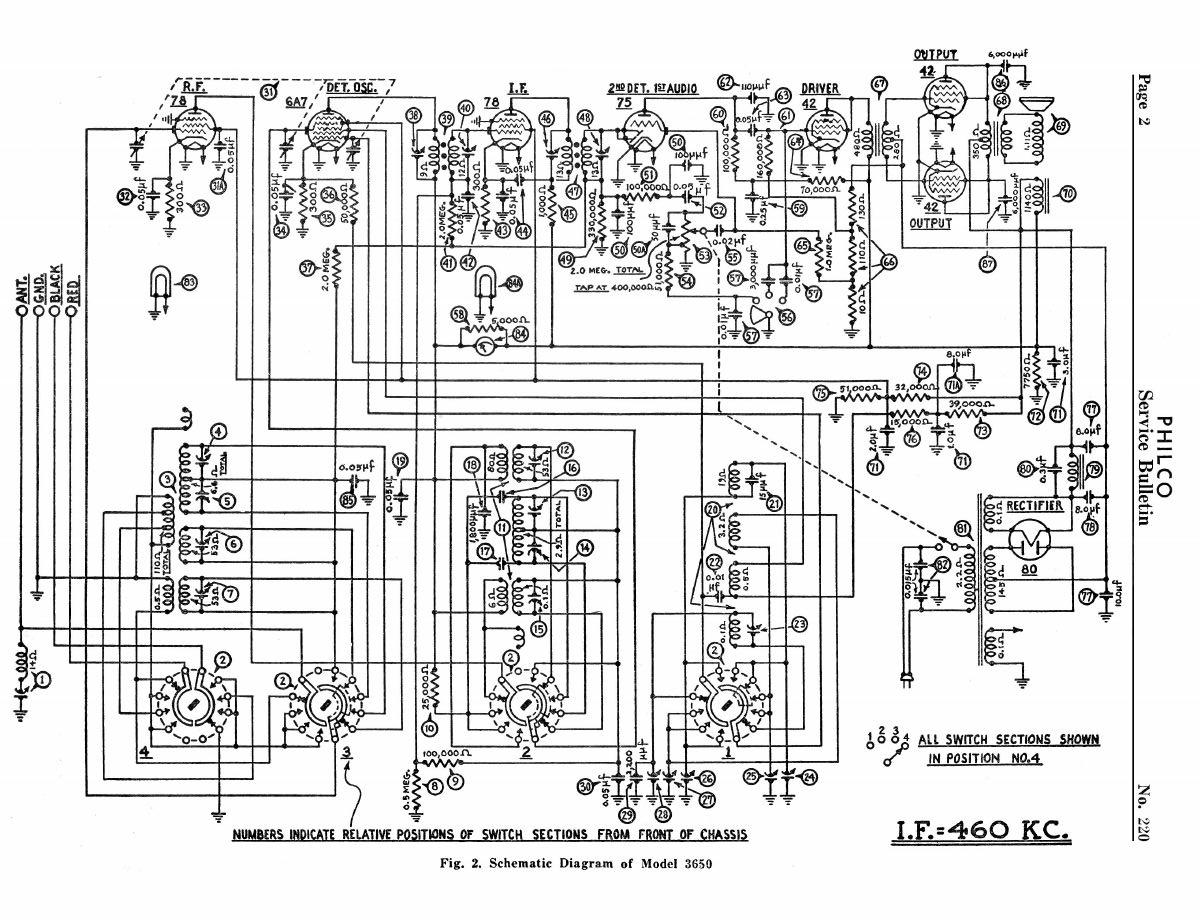

Маленький сектор над шкалой и есть окошко теневого индикатора. Его схема.
В этот раз в отличие "Westinghouse" усилитель НЧ полноценный 2-х тактник. И динамик - 12 дюймов. Так что поёт во всё горло. Особый экстаз у аудиофилов может вызвать то, что схема УНЧ реализована с особым аудиофильским извращением: фазоинвертор для 2-х тактного каскада - трансформаторный. Я чесно говоря не знаю что лежит в основе преклонения перед таким схемным решением, но факт налицо. Используемые лампы будут поколением постарше: 78 - УВЧ 6A7 - Преобразователь 78 - УПЧ 75 - Детектор, предУНЧ 42 - Драйвер УНЧ 42 + 42 - выходной 2-х такт УНЧ 80 - Кенотрон Видео работы радио (У Эрба представлена Американская версия с номером "650" в отличие от канадской "3650". Но они полностью идентичны.)
