Бестрансформаторники.

Бестрансформаторники.

Простенько, зато много и дёшево.

General Electric. GE-107.

Послевоенные годы не располагали к спросу на роскошные огромные радиоприёмники. Они уже перстали быть необычной диковинкой, предметом престижа и роскоши, а перешли в разряд товара, просто товара, доступного и массового. Соответственно изменились и подходы к конструкции, схемотехнике, технологии. Да и технический уровень разработки и производства основных компонентов и главное радиоламп уже позволял создавать их в соответствии с тем что от них требовалось и куда он предназначались, а не наоборот.

Закономерным итогом стало появление типового набора радиоламп для стандартной схемы оптмизированной и минимизированной по стоимости и трудозатратам.

Настала эра массовых радиоприёмников класса "Для прикроватной тумбочки".

Однодиапазонных, для упрощения схемы, да собственно местных станций на СВ уже было более чем достаточно, как сейчас на УКВ. Со встроенной антенной. И главное бестрансформаторных, что резко уменшало цену, вес, трудозатраты. Это стало возможным после разработки специално для этого предназначенной серии радиоламп с одинаковым током накала и напряжением в сумме равном напряжению сети. Что для америки было весьма просто, так как сеть тут всего 120 вольт.

Этот апаарат был приобретён на E-Bay, в состоянии на снимке, то есть идеальном. Специально как представитель этого класса радиоприёмников.

Именно из этих критериев, а ни по дизайну, ни по фирме производителя, ни по другим коллекционным критериям. Самый заурядный аппарат, и именно его заурядность была критерием выбора.

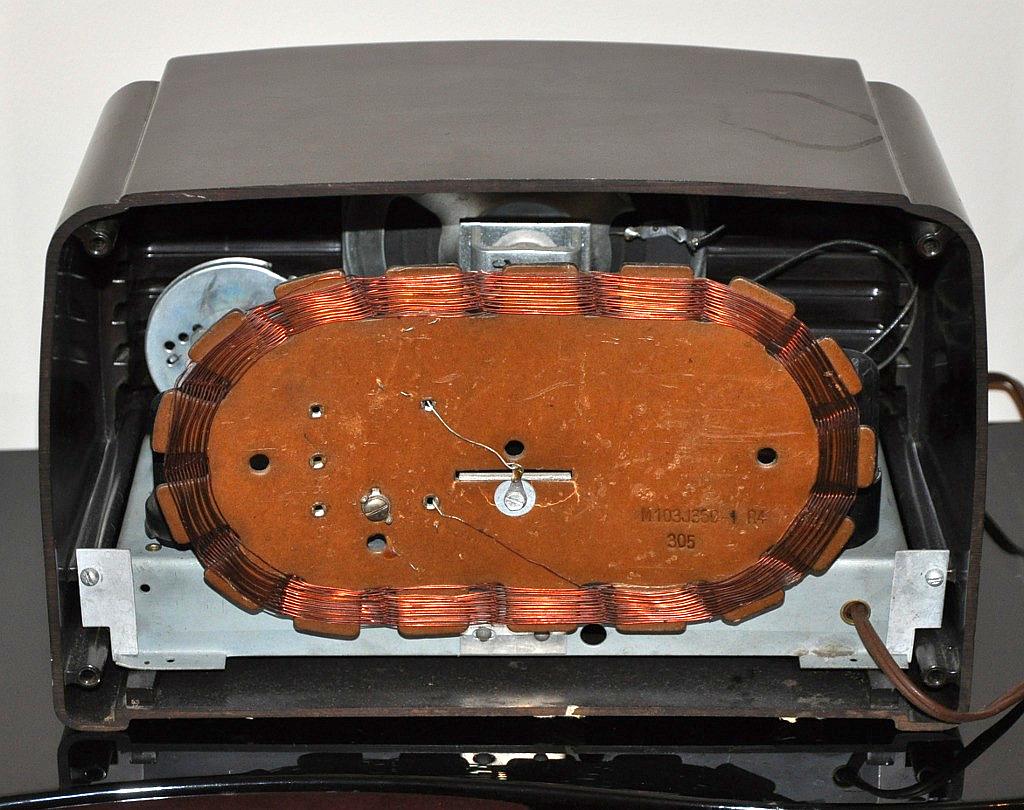

Вид сзади;

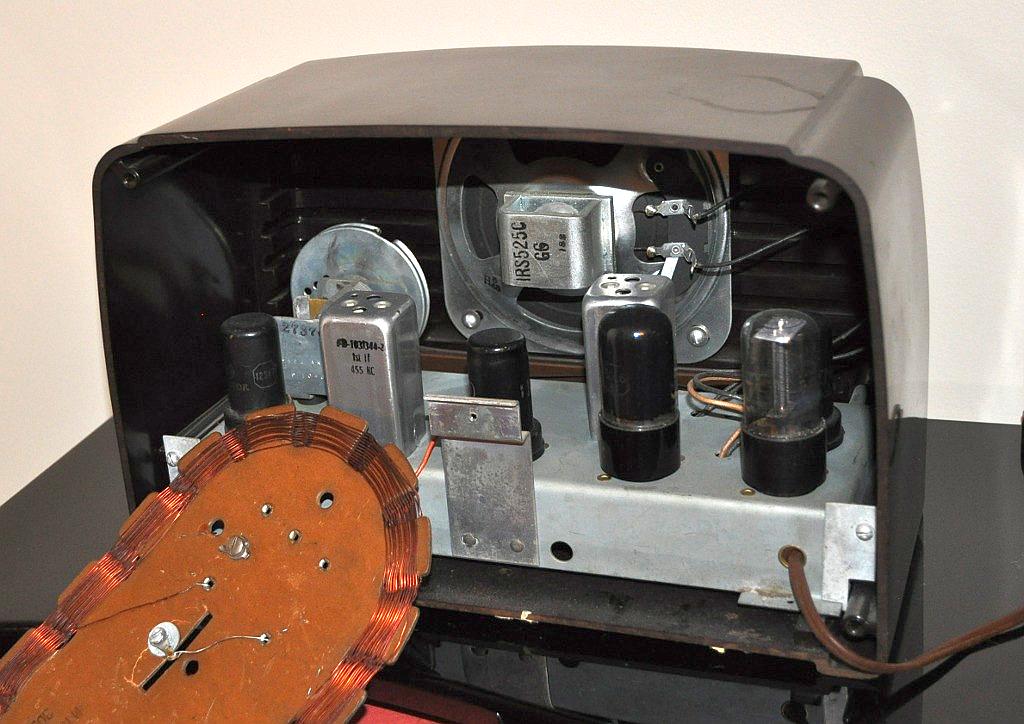

Как видно из фото в качестве антенны и входного контура использовалась рамочная антенна выполненная на задней стенке.

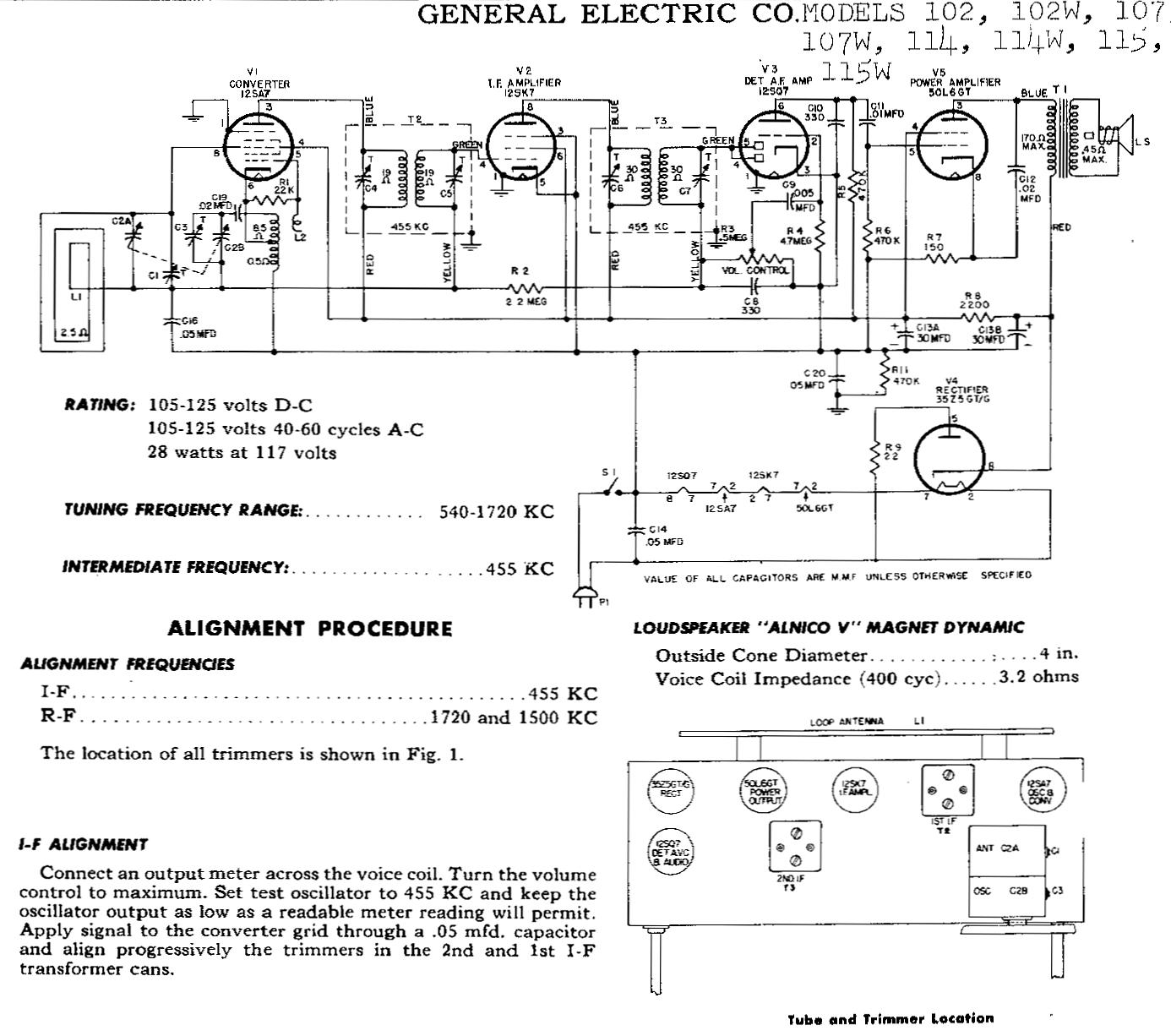

GE-107 схема:

Типовой набор ламп:

12SA7 - пентагрид преобразователь

12SK7 - варимью пентод ПЧ,

12SQ7 - 2-й диод триод, детектор, АРУ, предУНЧ

50L6 - УНЧ, выходной пентод

35Z5 - выпрямитель, одиночный кенотрон.

Исходя из из маркировки ламп сумма накальных напряжений - 12+12+12+50+35 в сумме и давали 120 вольт при токе 0.1 ампера.

Вобщем выходило просто, массово, дешево и сердито. Отличались друг от друга лишь внешним видом, хотя и без особых изысков.

Но, более одного аппарата в коллекции иметь уже и смысла нет. Конечно если цель техническая коллекция, а не дизайнерская.

Так и у меня, приобрёлся один типичный представитель этого класса радиоприёмников и эпохи - General Electric GE107, и тема этого класса допальчиковой серии закрыта.

Если предыдущий радиоприёмник был один из первых этого класса, вышедший в свет в 1948г, то следующий один из последних, вышедший в конце ламповой эпохи в 1968г. Так что два этих радиоприёмника перекрывают в моей коллекции исторический диапазон послевоенных простых радиоприёмников прикроватной тумбочки.

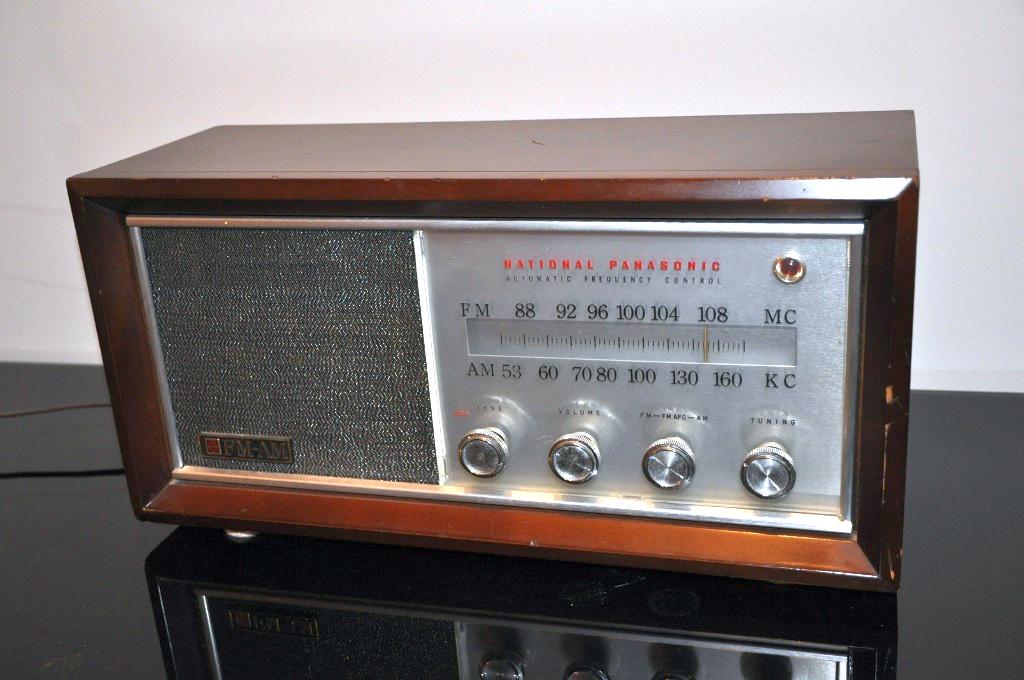

Panasonic RE-784.
